В системе DiSEqC используются сигналы в цифровой форме, что, с одной стороны, позволяет адаптировать практически любой ресивер для работы с другими устройствами, а с другой – уменьшает потребляемую мощность системы, что тоже немаловажно. Кроме того, стандарт DiSEqC предусматривает еще несколько технических решений, ориентированных на уменьшение нагрузки в цепи питания конвертера. В качестве примера можно сказать, что в системе с несколькими конвертерами и переключателем (переключателями) DiSEqC всегда существует только одна цепь постоянного тока, которая соединяет вход ресивера только с одним конвертером, а питание других конвертеров отключается.

Существует несколько спецификаций стандарта DiSEqC, и каждый производитель оборудования может выбирать, какому стандарту следовать. Стандарты отличаются между собой функциональностью и количеством поддерживаемых устройств. Глубоко вдаваться в спецификации не будем, отметим лишь, что для управления четырьмя конвертерами достаточно самой простой спецификации – DiSEqC 1.0. Она поддерживает команды Position и Option, каждая из которых имеет по два параметра. Сочетая данные команды с разными параметрами, можно получить четыре возможные комбинации. Другие стандарты поддерживают больше команд и могут управлять довольно сложными системами с множеством конвертеров и тюнеров, но вряд ли стоит устанавливать у себя на балконе районный телевизионный центр.

Допустим, нужно подключить три конвертера к одному DVB-тюнеру, для этого необходимо использовать переключатель, поддерживающий команды DiSEqC. С его помощью можно выбирать активный конвертер и работать только с ним.

Стандартный переключатель, поддерживающий четыре конвертера (рис. 3.21), представляет собой своеобразный четверник, к которому подключается несколько конвертеров.

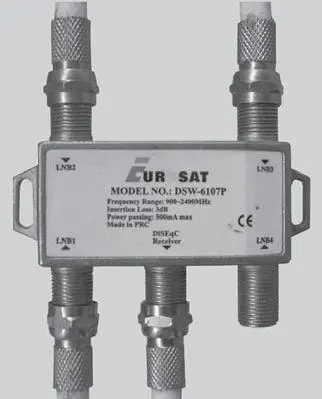

Рис. 3.21.Переключатель на четыре конвертера

Активным в конкретный момент времени может быть только один конвертер, который выбирается с помощью команд DiSEqC. Переключатель, работающий по стандарту DiSEqC 1.0, может работать максимум с четырьмя конвертерами (рис. 3.22).

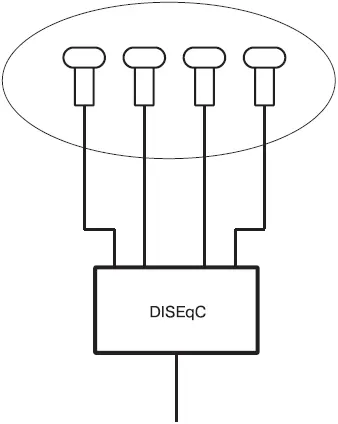

Рис. 3.22.Подключение конвертеров к переключателю

Если потребуется подключить большее количество устройств, то можно воспользоваться переключателями DiSEqC 1.1. Они могут управлять четырьмя переключателями стандарта DiSEqC 1.0. Таким образом, получается система для управления максимум шестнадцатью устройствами, чего точно хватит с избытком (рис. 3.23).

Теперь вы знаете, как подключить несколько конвертеров к одной антенне и как переключаться между ними, не отходя от компьютера. Переключатели – весьма полезные устройства, так как дают возможность работать сразу с несколькими спутниками. При приобретении переключателя обратите внимание на исполнение его корпуса, ведь он будет находиться под открытым небом рядом с антенной. Вода, снег и другие факторы могут вывести его из строя, поэтому герметичный корпус будет очень полезен. В остальном переключатели различных производителей мало чем отличаются друг от друга, и можно выбрать понравившийся вариант.

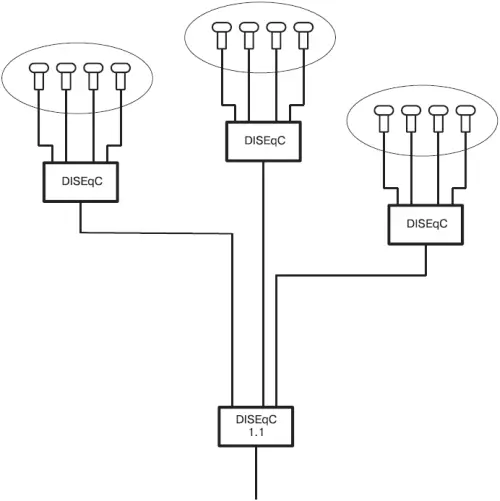

Рис. 3.23.Подключение системы переключателей

Использование нескольких конвертеров дает возможность принимать сигнал с нескольких спутников. Все, что нужно, это переключаться между конвертерами. Однако даже такой подход ограничивает пользователя всего тремя-четырьмя спутниками, а ведь часто хочется намного больше. Можно приобрести еще одну антенну и повесить на нее несколько конвертеров, а затем соединить все это с помощью системы переключателей.

;Такой подход применяют многие пользователи, наверное, вы видели балконы, увешанные спутниковыми антеннами, направленными в разные стороны. Тем не менее есть альтернативный способ – использование мотоподвеса (рис. 3.24).

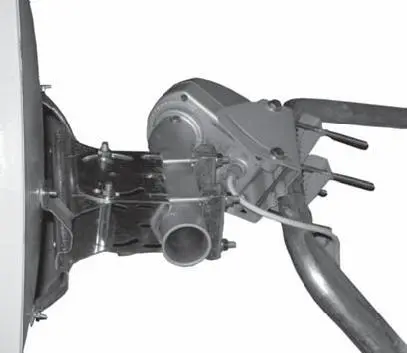

Рис. 3.24.Мотоподвес

Мотоподвес – это устройство, позволяющее поворачивать спутниковую антенну на определенный угол (обычно в диапазоне 70 градусов). Антенна прикрепляется к мотоподвесу, который крепится к стене или другой поверхности. В результате получается система, позволяющая работать с большим количеством спутников при использовании всего одной антенны.

Практически все мотоподвесы имеют встроенную память для запоминания текущей позиции, а также позиций других спутников. Это значит, что не придется жать кнопки «левее» и «правее» в надежде поймать нужный спутник. Вместо этого нужно будет указать позицию, и антенна сама повернется на нужный угол.

Мотоподвес представляет собой довольно простую систему, где с помощью небольшого двигателя и шестеренки изменяется угол поворота антенны. Управлять таким механизмом обычно можно с помощью специальных программ, установленных на компьютере.

Во многих мотоподвесах используются пластиковые шестеренки. Со временем они изнашиваются, и теряется точность позиционирования антенны, поэтому желательно приобретать мотоподвесы с металлическими шестеренками. Также настоятельно рекомендуется обратить внимание на герметичность корпуса устройства, так как при попадании воды внутрь корпуса возможен выход мотоподвеса из строя. Кроме того, в зимнее время использование устройства может быть затруднено намерзанием льда.

Еще один минус такой системы – инертность, то есть для переключения между спутниками требуется какое-то время. Чем дальше спутник находится от текущей позиции, тем больше времени потребуется на переключение. Однако в отличие от системы с несколькими конвертерами использование мотоподвеса увеличивает количество доступных спутников в десяток раз.

Таким образом, установка мотоподвеса дает возможность работать сразу с несколькими десятками спутников, но для переключения между ними потребуется некоторое время. Установка мотоподвеса также требует довольно большой точности и аккуратности, ведь малейший сдвиг сместит траекторию и сделает захват спутников невозможным. Кроме того, использование мотоподвеса требует, чтобы DVB-тюнер умел работать с протоколом DiSEqC версии 1.2, однако это не проблема, так как все современные тюнеры умеют корректно работать с этой системой управления цифровыми устройствами.
