К недостаткам резистивных экранов относится также низкое светопропускание — не более 70–85 %, из-за чего требуется повышенная яркость подсветки. Зато эти экраны предельно дёшевы в производстве, чем и объясняется их широкое распространение.

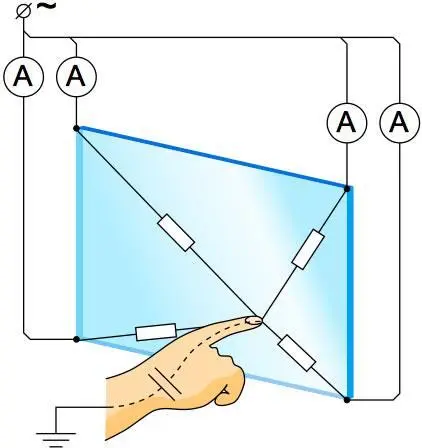

Ёмкостный сенсорный экран в общем случае представляет собой стеклянную панель, на которую нанесён слой прозрачного резистивного материала. По углам панели установлены электроды, подающие на проводящий слой низковольтное переменное напряжение. Поскольку тело человека способно проводить электрический ток и обладает некоторой ёмкостью, при касании экрана в системе появляется утечка. Место этой утечки, то есть точку касания, определяет простейший контроллер на основе данных с электродов по углам панели.

На экране нет никаких гибких мембран, что обеспечивает высокую надёжность и позволяет снизить яркость подсветки. К сожалению, в них нельзя тыкать стилусом или ногтем, поскольку команда просто не будет распознана. Только пальцем. Отрицательных температур такой экран тоже не любит: в лучшем случае падает точность определения координат, в худшем он просто перестаёт реагировать.

К сожалению, на простейшем ёмкостном экране, который сейчас ставят в самые дешёвые «сенсорные» телефоны, невозможно организовать модный «многопальцевый» интерфейс мультитач — четыре электрода по углам способны фиксировать только одно нажатие в каждый момент времени. От этого недостатка свободны проекционно-ёмкостные дисплеи, в которых на обратную сторону экрана нанесена целая сетка проводников (или ряды электродов), на которые подаётся слабый ток, а место касания определяется по точкам с повышенной ёмкостью. К слову, такие экраны способны реагировать даже на приближение руки (а значит, и на руку в перчатках) — всё зависит от настроек чувствительности.

Многие специалисты не без оснований считают, что резистивные экраны — это вчерашний день, а будущее за ёмкостными. И действительно, один только переход от системы механико-электрического ввода к чисто электрической — это, безусловно, прогресс. Выросла надёжность, точность определения координат, пропала необходимость в калибровке, появился «многопальцевый» интерфейс.

Отказ от резистивных дисплеев стимулировал развитие действительно удобных пользовательских интерфейсов, оптимизированных для управления при помощи пальцев. В современных коммуникаторах уже не надо целиться щепкой в микроскопические элементы интерфейса, перешедшие по наследству от «больших» операционных систем. Обратите внимание, новейшая Windows Phone 7 абсолютно ничем не похожа на всё остальное семейство "мобильных окошек" предыдущих поколений, в которых без крохотного пера делать было нечего.

Скептики заметят, что на ёмкостном экране уже не порисуешь обычным пластмассовым стилусом или каким-то случайным предметом, не запишешь памятку от руки. Для этого придётся покупать специальный стилус, обладающий электрической ёмкостью. HTC даже запатентовала такой ёмкостный стилус (http://www.devicewire.co.uk/official-htc-hd2-capacitive-stylus) и просит за него порядка 30 долларов. Но часто ли мы рисуем на телефоне или пользуемся рукописным вводом? Как принято выражаться в определённых кругах, чуть реже, чем никогда. А в сенсорных планшетах для рисования используются совсем другие технологии, и они никуда не денутся.

Единственная причина, по которой резистивные экраны до сих пор занимают львиную долю рынка, заключается в их исключительной дешевизне. К тому же за несколько лет все крупнейшие вендоры умудрились навыпускать такое количество самых разнообразных и совсем не дешёвых трубок с резистивными дисплеями, что для них было бы смерти подобно взять и разом записать их в категорию морально устаревших. В любом случае, аппаратов с ёмкостными экранами будет становиться всё больше, а с резистивными — всё меньше. Через несколько лет мы даже и не вспомним, что когда-то тыкали в экран смартфонов специальными тоненькими щепками.

Иллюстрации: все схемы публикуются на условиях лицензии Creative Commons Attribution-Share Alike 3.0 Unported, автор Mercury13.

К оглавлению

Многие стремятся сократить расходы на картриджи, бумагу и сами принтеры. Интересное решение этого вопроса предложилакомпания HP: новые струйные МФУ позволяют печатать документы до 40 % дешевле, чем бюджетные лазерные принтеры!

Наличие двух технологий печати, популярных сегодня, обеспечивает развитие индустрии и возможность выбора для пользователей. При этом ниши данных продуктов достаточно ограничены: большинство специалистов скажет, что струйная печать — хороший выбор для создания цветных отпечатков и фотографий, а также документов в небольшом количестве, в то время как лазерная печать предназначена для больших объёмов документации, ведь стоимость отпечатка на лазерном принтере будет ниже. Сегодня мы можем с уверенностью сказать, то такая позиция не совсем верна. Да, если говорить об огромных тиражах печати, таких как 100000 страниц в месяц или 150000 страниц в месяц, конечно, без производительного лазерного принтера не обойтись. Но вот когда речь идет об оснащении рабочей группы или небольшого офиса, то лазерный принтер далеко не всегда является оптимальным выбором.

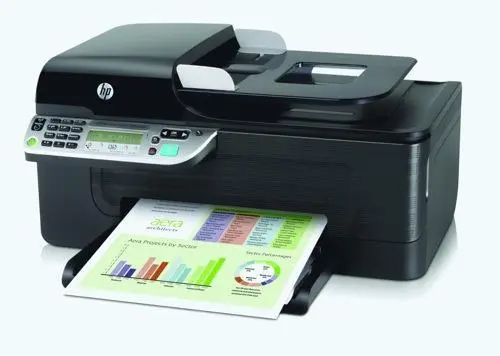

Делать такие заявления позволяет техника компании НР, а именно — последняя линейка МФУ НР Officejet Pro. Данные устройства предназначены в первую очередь именно для офисной печати и, благодаря применению технологий профессиональной печати, на них можно создавать документы "лазерного качества" по низкой цене.

Кстати, говоря о "лазерном качестве", обычно, мы подразумеваем чёткость и стойкость лазерных отпечатков: в отличие от струйных они отличаются исключительной точностью и не требуют высушивания, что позволяет работать с ними сразу после печати. При этом, конечно, лазерные отпечатки также не идеальны, ведь при нанесении на гладкую бумагу они часто крошатся при сгибании.

Применение профессиональных пигментных чернил в МФУ HP Officejet Pro позволяет обеспечить не менее, а иногда даже более высокое качество печати. Отличие пигмента от растворимого красителя состоит в том, что мельчайшие частицы пигмента не растворяются и находятся в картридже вместе с фиксирующим полимером. При выстреле разогретой каплей чернил из дюзы печатающей головки (а НР использует именно термо-струйную печать), происходит осаждение пигмента в поверхностных слоях бумаги, в то время как растворимый краситель проникает вглубь, понижая четкость и насыщенность цвета. Скрепленный полимером пигмент также сложнее убрать с бумаги, так что нанесенные и застывшие пигментные чернила не так-то просто удалить, что делает документы более стойкими к внешним воздействиям.
