Три приведенных ниже логических элемента составляют функционально полную систему для проектирования цифровых логических устройств, в том числе и соответствующих логических блоков и устройств компьютера, поскольку реализуют функционально полный набор логических функций, состоящий из логических функций: И (конъюнкции), ИЛИ (дизъюнкции), НЕ (отрицания).

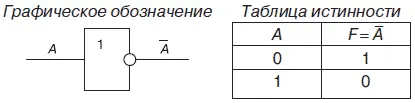

1. Логический элемент НЕ, который называется также инвертором, выполняет логическую операцию отрицания (инверсии).

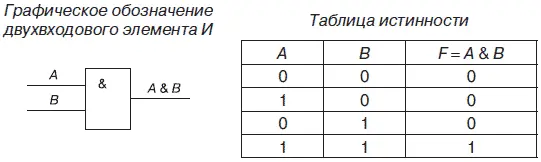

2. Логический элемент И, называемый также конъюнктором, выполняет операцию логического умножения (конъюнкции), теоретически может иметь бесконечное число входов, на практике ограничиваются числом входов от двух до восьми.

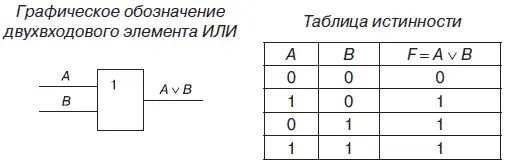

3. Логический элемент ИЛИ, называемый также дизъюнктором, выполняет операцию логического сложения (дизъюнкции), теоретически может иметь бесконечное число входов, на практике ограничиваются числом входов от двух до восьми.

При проектировании цифровых логических устройств часто возникает задача по заданной таблице истинности записать выражение для логической функции и реализовать ее в виде логической схемы, состоящей из функционально полного набора логических элементов. Данную задачу называют также задачей синтеза логических схем или логических устройств.

Синтез логических схем на основе функционально полного набора логических элементов состоит из представления логических функций, описывающих данные логические схемы в нормальных формах. Нормальной формой представления считается форма, полученная посредством суперпозиций вспомогательных логических функций – минтермов и макстернов.

Минтермом называют логическую функцию, которая принимает значение логической единицы только при одном значении логических переменных и значение логического нуля при других значениях логических переменных. Например, минтермами являются логические функции F 2, F 3, F 5 и F 9 (см. рис. 4.3).

Макстерном называют логическую функцию, которая принимает значение логического нуля только при одном значении логических переменных и значение логической единицы при других значениях логических переменных. Например, макстернами являются логические функции F 8, F 12, F 14 и F 15 (см. рис. 4.3).

Из минтермов и макстернов методом суперпозиции можно составить логические функции, которые называются соответственно логической функцией, представленной посредством совершенных дизъюнктивных нормальных форм (СДНФ), и логической функцией, представленной посредством совершенных конъюнктивных нормальных форм (СКНФ). Полученные таким образом функции СДНФ и СКНФ будут представлять искомую логическую функцию по заданной таблице истинности. После получения функций СДНФ и СКНФ их необходимо преобразовать (минимизировать). Преобразование данных функций с целью их минимизации осуществляется с помощью законов алгебры логики и специальных разработанных методов: метод Квайна, карты Карно, диаграммы Вейча и т. д.

Рассмотрим задачу синтеза на примере модифицированной таблицы истинности, приведенной на рис. 4.6. Для данной таблицы истинности необходимо записать выражение для выходной функции F, провести ее преобразование (минимизацию) на основе законов алгебры логики и, используя основные логические элементы – НЕ, И и ИЛИ, разработать логическую схему реализации выходной функции F.

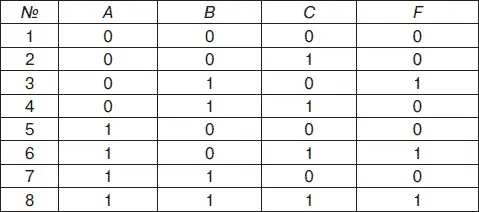

Рис. 4.6. Таблица истинности логических переменных A, В и С

Значения логических переменных А, В и С и соответствующие значения функции F приведены в таблице истинности (см. рис. 4.6), где в столбце № – указан номер комбинации логических переменных A, В и С.

Для решения указанной задачи представим логическую функцию F в виде СДНФ, а затем и в СКНФ. Найдем вспомогательные функции минтермы и макстермы. В заданной таблице истинности выходная функция F принимает логическое значение, равное логической единице, при комбинациях логических переменных A, В и С , указанных под номерами 3, 6, 8, а значение, равное логическому нулю – при комбинациях, указанных под номерами 1, 2, 4, 5,7.

Минтермы запишем в следующем виде:

Минтермы представляют собой логические произведения (конъюнкции) логических переменных А, В, и С при значениях логической функции F, равных логической единице (комбинации 3, 6, 8). Сомножители (логические переменные A, В и С ) входят в минтерм в прямом виде (без отрицания), если их значения равны логической единице, и в инверсном (с отрицанием), если их значения равны логическому нулю. Логическая функция F в СДНФ будет равна логической сумме минтермов:

После минимизации логической функции Fc использованием законов алгебры логики получим ее искомое выражение:

Макстермы запишем в следующем виде:

Макстермы представляют собой логические суммы (дизъюнкции) логических переменных А, В, и С при значениях логической функции F, равных логическому нулю (комбинации 1, 2, 4, 5, 7). Слагаемые (логические переменные A, В, и С) входят в макстерм в прямом виде (без отрицания), если их значения равны логическому нулю, и в инверсном (с отрицанием), если их значения равны логической единице. Логическая функция F в С КНФ будет равна логическому произведению макстермов:

Поскольку полученное выражение для F в виде СКНФ является более громоздким по сравнению с представлением F в виде СДНФ, то в качестве окончательного выражения для F примем ее выражение в виде СДНФ, т. е.

Аналогичным образом можно получить выражение для любой логической функции, которая представлена с помощью заданной таблицы истинности с Означениями логических переменных.
