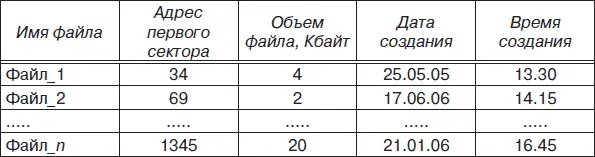

Логическая структура гибкого диска определяется файловой системой FAT и представляет собой совокупность секторов объемом 512 байт, при этом информационный объем сектора соответствует информационному объему кластера, т. е. количество секторов равно количеству кластеров на гибком диске. Сектора диска имеют свои порядковые номера от 1 до 2880. Общее количество секторов на диске равно N = 18 80 2 = 2880, и минимально адресуемым элементом диска является сектор. При записи файлов на диск будет занято всегда целое число секторов, т. е. минимальный объем файла будет соответствовать одному сектору (512 байт), а максимальный – общему объему секторов на диске. Файлы при записи будут размещаться в свободных секторах, которые могут выбираться файловой системой на различных дорожках. Таким образом, файл с именем, например, «Файл_1» и объемом 4 Кбайта может занимать любые свободные 8 секторов (например, 34, 36, 37, 41, 43, 44, 53, 67). Для поиска файлов по их имени на гибком диске файловая система автоматически создает каталог, представляющий собой реляционную (табличную) базу данных и таблицу размещения файлов. Приблизительный вид такого каталога представлен в табл. 6.7.

Полная информация о секторах, которые занимают файлы, находится в таблице размещения файлов (FAT). Например, для файла с именем «Файл_1» в FAT будет прописана цепочка его размещения в секторах диска: в начальном секторе 34 хранится адрес следующего сектора 36, в 36 – адрес 37 и т. д. В последнем секторе этой цепочки записывается метка конца файла. Для размещения каталога и таблицы FAT на гибком диске отводятся сектора с 2 по 33. Первый сектор отводится под размещение загрузочной записи ОС. Таким образом, на каждой дискете 33 сектора (объем 16,5 Кбайт) используются для записи служебной информации, остальные 2847 сектора – для записи информации пользователем.

Таким образом, логическая структура гибкого диска, создаваемая файловой системой, выделяет определенное количество секторов для выполнения служебных функций, размещения файлов и каталогов на гибком диске.

Перечислим основные характеристики НГМД:

• объем памяти (заявленная информационная емкость) 1,44 Мбайт;

• время доступа, т. е. интервал времени между моментом, когда микропроцессор запрашивает данные с диска, и моментом их выдачи. Среднее время доступа составляет около 100 мс;

• средняя скорость считывания и записи информации, составляет 55 Кбайт/с;

• скорость вращения дискеты – 300 об./мин.

Для записи или считывания информации с гибкого диска его необходимо правильно установить в прорезь дисковода, для этого на пластиковой упаковке магнитного диска нанесена метка в виде стрелки, показывающая, какой стороной необходимо вставить дискету в прорезь дисковода.

Для считывания информации (открытия файлов), находящейся на дискете, можно воспользоваться двумя способами.

Первый способ основан на использовании специальных (служебных) программ, называемых менеджерами файлов. К таким программам относятся программы «Проводник» в ОС Windows ХР, Total Commander, FAR Manager и т. д. После запуска программы «Проводник» [Кнопка «Пуск» – Программы – Стандартные – Проводник] на экране появляется окно данной программы, где в строке «Адрес:» должна быть произведена запись «А: \», которую можно ввести с клавиатуры или с помощью мыши, произведя щелчок левой кнопкой мыши в папке «Мой компьютер» на диске 3,5 (А:). В правой части окна проводника при этом будут отображены файлы имеющиеся на данном диске (рис. 6.7). Двойной щелчок левой кнопкой мыши по пиктограмме любого из файлов (см. рис. 6.7) приведет к его открытию.

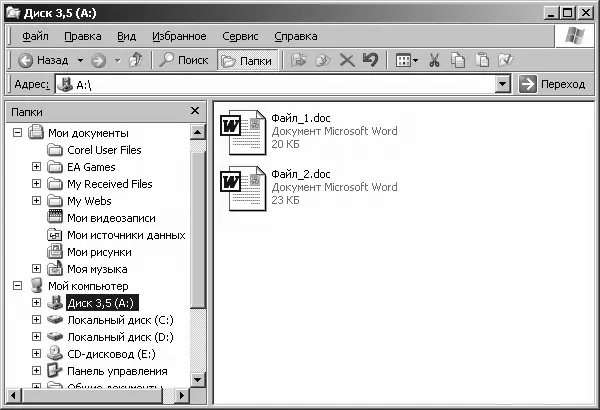

Рис. 6.7. Окно программы «Проводник» при считывании информации с дискеты

Второй способ основан на использовании того приложения (программы), с помощью которого данный файл был создан. Для его реализации необходимо запустить программу (например, MS Word) и выполнить команду [Файл – Открыть…], в появившемся окне приложения «Открытие документа» необходимо выбрать нужный файл, щелкнув на нем левой кнопкой мыши, и нажать кнопку «Открыть» или произвести двойной щелчок левой кнопкой мыши по выбранному файлу.

Для записи информации на гибкий диск ее необходимо предварительно представить в форме электронного документа, т. е. использовать ту или иную компьютерную программу, а затем сохранить ее на гибком диске, выполнив команду [Файл – Сохранить как…]. В появившемся окне приложения «Сохранение документа» задать в строке «Папка:» адрес, где будет сохранен документ – «АД», а затем присвоить ему соответствующее имя.

Если электронная форма документа уже есть на другом внешнем ЗУ и его необходимо записать на гибкий диск, то можно воспользоваться для этого (например) программой «Проводник». В этом случае необходимо выделить нужный для записи на магнитный диск файл, щелкнув по нему левой кнопкой мыши, а затем, щелкнув правой кнопкой мыши, вызвать контекстное меню и выполнить команду [Копировать]. После этого в строке «Адрес:» задать адрес гибкого диска «А: \» и выполнить команды [Правка – Вставить] или [Вставить], воспользовавшись контекстным меню программы «Проводник».

Для удаления ненужных файлов и папок с НГМД их необходимо выделить с помощью левой кнопки мыши, а затем нажать на клавиатуре клавишу Delete или можно с помощью правой кнопки мыши вызвать контекстное меню и выполнить команду [Удалить]. После подтверждения удаления файлов или папок они будут удалены с НГМД и восстановить их будет невозможно.

Накопители информации на жестких магнитных дисках (НЖМД), также как и НГМД, относятся к внешним ЗУ и предназначены для долговременного хранения больших объемов информации. НЖМД относятся к ЗУ с прямым (произвольным) доступом к данным и подразделяются на внутренние, устанавливаемые в системный блок компьютера, и внешние (переносные) по отношению к системному блоку.

В настоящее время пять ведущих фирм в области производства НЖМД, таких как Seagate, Maxtor, Western Digital, Hitachi и Samsung, производят НЖМД разных объемов, от десятков и сотен гигабайт, в соответствии с рядом: 20, 30, 40, 60, 80… 200 Гбайт и т. д. Накопители информации на жестких магнитных дисках (HDD – Hard Disk Drive), которые также называют винчестерами, являются обязательным компонентом ПК. Название «винчестер» применительно к НЖМД было впервые использовано компанией IBM в 1973 г.
