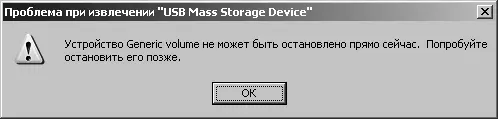

Рис. 6.12. Окно «Проблема при извлечении „USB Mass Storage Device“»

Второе сообщение указывает на то, что оборудование может быть удалено (рис. 6.13).

Рис. 6.13. Окно «Оборудование может быть удалено»

После окончания этих действий внешний жесткий диск можно отсоединить от порта USB системного блока компьютера.

Накопители информации на основе флэш-памяти относятся к внешним (переносным) ЗУ и предназначены для долговременного хранения относительно небольших объемов информации (единицы гигабайт). Накопители информации на основе флэш-памяти относятся к ЗУ с прямым (произвольным) доступом к данным.

Рассмотренные выше накопители информации на гибких и жестких магнитных дисках имеют в своем составе механические компоненты, которые снижают надежность их работы и определяют относительно большое потребление электрической энергии при записи и считывании информации. Флэш-память (Flash-memory) является полностью электронным устройством и лишено указанных выше недостатков.

Название Flash применительно к данному типу памяти переводится как «вспышка». Однако это не совсем так. Одна из версий появления этого названия состоит в том, что впервые в 1990 г. японская компания Toshiba употребила слово Flash в контексте «быстрый, мгновенный» при описании своих новых микросхем. Изобретателем флэш-памяти считается фирма Intel, представившая в 1988 г. флэш-память. Промышленное производство такой памяти началось в 1994 г.

Накопитель информации на основе флэш-памяти представляет собой функционально законченное устройство, конструктивно состоящее из защитного корпуса с маркировкой, выходного разъема для подключения к соответствующему порту системного блока компьютера и электронного блока. Внутри защитного корпуса размещается электронный блок (микросхема), который включает в себя перепрограммируемое постоянное запоминающее устройство (ППЗУ) с неограниченным циклом записи и считывания, а также контроллер флэш-памяти. Накопители информации на основе флэш-памяти относятся к энергонезависимому типу памяти, т. е. после отключения электрического питания от такого накопителя информация в нем сохраняется в течение нескольких лет.

ППЗУ, используемое во флэш-памяти, является представителем класса перепрограммируемых постоянных ЗУ, в котором реализуется электрический способ записи, считывания и стирания (удаления) информации. Однако стирание информации в ППЗУ осуществляется сразу в целой области ячеек – блока или всей микросхемы, это обеспечивает более быструю запись информации. В ППЗУ флэш-памяти используется принцип записи, основанный на использовании в них базовых элементов памяти (ячеек) – микроэлектронных полупроводниковых транзисторов с двумя изолированными затворами: управляющим (control) и плавающим (floating). Важной особенностью этих транзисторов является способность удерживать электроны, т. е. электрический заряд. Этот процесс носит название Фоулера – Нордхейма.

Существуют различные технологии построения базовых элементов флэш-памяти, которые разработаны основными производителями. Эти технологии отличаются друг от друга количеством слоев, методами стирания и записи данных, а также структурной организацией, что отражается в их названии. Наиболее широко известны NOR (Not OR – ИЛИ-НЕ) и NAND (Not AND – И-НЕ) типы флэш-памяти, запоминающие транзисторы в которых подключены к разрядным шинам соответственно параллельно и последовательно. Элементы памяти ППЗУ организованы в матрицы (блоки), как и в других видах полупроводниковой памяти. Данные в ППЗУ хранятся в виде блоков, а не байтов, как в обычных модулях памяти.

Первый тип (NOR) имеет относительно большие размеры ячеек и малое время доступа (порядка 70 не).

Второй тип (NAND) имеет меньшие размеры ячеек и большую скорость передачи информации – до 16 Мбайт/с.

Подключаются накопители на основе флэш-памяти к соответствующему порту системного блока компьютера. В настоящее время в качестве такого порта используется в основном порт USB. Обмен информацией между МП и накопителем на основе флэш-памяти осуществляется посредством интерфейса USB, который поддерживает автоматическое определение и подключение данного накопителя к работающему компьютеру без его перезагрузки. В настоящее время широко используется версия последовательного интерфейса USB 2.0, который обеспечивает достаточно высокую скорость обмена информацией порядка 60 Мбайт/с. Обмен информацией между накопителем на основе флэш-памяти и МП компьютера осуществляется через контроллер накопителя и порта USB.

Считывание информации с накопителя на основе флэш-памяти выполняется, как в обычных ОЗУ или кэш-памяти, построенных на основе микросхем.

Запись информации в накопитель на основе флэш-памяти отличается от записи информации в ОЗУ. Перед записью новых данных в элементы памяти (ячейки) информация должна быть удалена. Удаление информации (стирание) заключается в переводе элементов памяти в состояние единицы, и это возможно только сразу для целого блока ячеек. Выборочное стирание невозможно. В процессе записи информации соответствующие элементы памяти переключаются в нулевое состояние. Таким образом, операция записи реализуется в два этапа: стирания и непосредственно записи.

Основные характеристики (в среднем) накопителей на основе флэш-памяти у разных производителей приблизительно одинаковые.

В качестве примера приведем основные характеристики накопителя на основе флэш-памяти Sony USB 2.0 flash-disk 256 Мбайт серии Micro Vault производства корпорации Sony:

• тип накопителя – флэш-память;

• объем памяти (информационная емкость) 256 Мбайт;

• скорость записи информации 1,0 Мбайт/с;

• скорость считывания информации 5,5 Мбайт/с;

• Hot Plug and Play – подключение и использование возможно без перезагрузки компьютера;

• передача электрического напряжения для питания накопителя производится через USB-кабель.

Внешний вид накопителя показан на рис. 6.14.

Рис. 6.14. Внешний вид накопителя Sony USB 2.0 flash-disk 256 Мбайт

Также как и для других внешних накопителей, для записи информации на носитель на основе флэш-памяти и считывания информации с него данный накопитель должен быть отформатирован, т. е. на нем должна быть создана физическая и логическая структура.
