Программировать исполнителя можно через стандартную среду разработки Arduino, через Lazarus и даже через " Кумир", но проще всего это делать с помощью всё того же Scratch. Единственная проблема: в Scratch нет функций для взаимодействия с роботами, и программистам компании «ТЫРНЕТ» пришлось на его основе создать собственную открытую и бесплатную среду разработки Sduino. Программа доступна для Linux, Windows и Mac OS X. В основе решения всё тот же картридж с Arduino, но к нему добавляется двухколёсное шасси робота.

В прочный корпус из оргстекла установлена специальная плата. Кроме того, здесь есть разъём для картриджа Arduino и датчики, устанавливающиеся на магнитах без сложного монтажа. Система модульная, наборы датчиков могут быть самыми разными (контактные, световые, датчик линии, инфракрасный датчик). Нет никаких препятствий для изготовления и использования собственных датчиков.

Популярные детские робоконструкторы серии LEGO Mindstormsбыли впервые представлены в 1998 году. В 2006 году вышел LEGO Mindstorms NXT, а в 2009 — LEGO Mindstorms NXT 2.0.

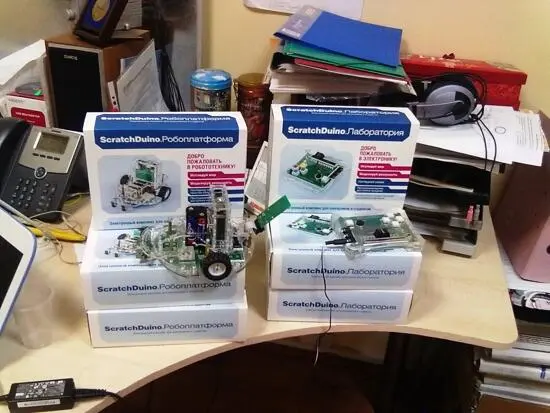

ScratchDuino.Робоплатформа программируется через порт USB, а управляется через USB или имеющийся на плате робота адаптер Bluetooth. Питание подаётся также через порт USB, но есть возможность установки на шасси аккумуляторов. Сзади находится разъём RoboBus— это шина для сопряжения с внешними устройствами, в числе прочих она поддерживает стандарт, по которому работают датчики LEGO.

Робоплатформа в действии

"Причина достаточно серьёзного успеха модуля Arduino в том, что он позволил не умеющим или не желающим паять и программировать на ассемблере людям быстро получать результат. Мы пошли дальше, развили эту концепцию до предела и сделали робота, которого ребёнок на уроке информатики в пятом классе может заставить поехать за пять минут", — говорит Павел Фролов.

Очень важный момент: все выпущенные в рамках проекта ScratchDuino продукты являются открытым железом (open hardware). Необходимая для их изготовления информация есть на сайте Edumandriva. Пользователям доступны не только списки необходимых элементов, принципиальные схемы и схемы разводки плат, но и раскрой лазерной резки для изготовления корпусов и тому подобная информация. "Мы надеемся, что люди будут делать эти устройства сами и как-то их улучшать, — говорит Фролов. — Сейчас и в нашей стране, и по всему миру MIT продвигает концепцию Fab Lab. Продукты ScratchDuino спроектированы таким образом, чтобы их почти полностью можно было произвести в подобной лаборатории".

Элементы робоплатформы можно печатать на 3D-принтерах

Есть и другие проекты, создающие открытые робоплатформы, но в российских продуктах упор сделан на простоту изготовления и модификации устройств — ScratchDuino можно назвать продолжателем идей Arduino. Хотя отечественный робоконструктор уступает по возможностям LEGO Mindstorms NXT, он более открытый и модульный — совершенствовать ScratchDuino можно как угодно. Никто не мешает, скажем, подключить к шилду более мощный вычислитель или создать собственного исполнителя.

"Мы ожидаем, что к проекту подключатся технические вузы и помогут сделать шагающую платформу, летающую платформу, плавающую платформу со множеством открытых датчиков, приводов и манипуляторов", — говорит руководитель «Мезон.Ру».

К оглавлению

Опубликовано27 августа 2012 года

Бизнес Intel — это универсальные процессоры для настольных и портативных компьютеров разных классов, мощные чипы для серверов и специализированные микросхемы для встраиваемых систем. Корпорация практически монополизировала этот рынок, что неоднократно приводило к многочисленным судебным искам за нарушение правил честной конкуренции: среди истцов, помимо прочих, числятся её извечный соперник AMD, Федеральная торговая комиссия США, американский штат Нью-Йорк, Европейский Союз и Южная Корея.

Однако эпоха тотального доминирования Intel закончилась с появлением айфонов и айпадов, планшетов и смартфонов под управлением Android. Оказалось, что потребителю нужны не высокопроизводительные монстры с многоэтажными графическими ускорителями, а портативные и экономичные устройства, способные как можно дольше работать без подзарядки с лёгкими приложениями.

В Intel процессоры для подобных устройств никогда не разрабатывали и не выпускали — в отличие от конкурентов. В 1986 году британской компанией Acorn Computers был разработан тридцатидвухразрядный процессор на базе архитектуры RISC (reduced instruction set computer — «компьютер с сокращённым набором команд»), получивший название ARM (Acorn RISC Machine) 2. В противоположность универсальным чипам на базе архитектуры CISC (complex instruction set computer — «компьютер со сложным набором команд»), к которым относятся и практически все микросхемы Intel x86/IA-64, процессоры RISC умеют исполнять лишь несколько простых инструкций, но зато делают это максимально быстро — как правило, за один такт. Такие чипы проще по конструкции, значительно экономичнее CISC и не требуют сложных систем охлаждения.

В 1990 году Acorn Computers, Apple Computer и VLSI Technology создали совместное предприятие под названием Advanced RISC Machines, которое в начале девяностых разработало процессор для первого мобильного устройства компании Apple — планшета Newton. Сегодня процессоры ARM установлены более чем в 95 процентах всех смартфонов и коммуникаторов, включая iPhone и iPad и подавляющее большинство гаджетов под управлением Android. В 2011 году в мире было продано порядка 7,9 миллиарда ARM-процессоров и всего около 330 миллионов процессоров под маркой Intel. При этом чипы ARM использовались не только в телефонах и планшетах, но и в самой разной бытовой технике — от телевизоров и холодильников до кофеварок и автомобильных компьютерных систем. Более того, на их основе стали выпускаться серверы и даже собираться суперкомпьютеры!

Разумеется, в Intel никак не могли игнорировать столь огромный рынок, внезапно образовавшийся буквально у них под боком. Однако первые попытки создать сильную альтернативу ARM-процессорам успехом не увенчались. В 2010 году глава Intel Пол Отеллини показал на выставке бытовой электроники CES прототип «интелофона» на базе Atom и пообещал, что к концу года её партнёр LG завалит такими трубками весь мир — но до прилавков магазинов они так и не добрались. Всё дело в том, что «телефонные» варианты чипов Atom, разработанных для нетбуков, отличались чрезмерным энергопотреблением и потому особого распространения не получили.
