3. При попадании flash-диска в воду следует как можно скорее разобрать его, промыть под струей водопроводной воды, а затем тщательно ополоснуть в дистиллированной воде. Для промывки очень полезна ультразвуковая ванночка. Сушить подобные устройства нужно при температуре не выше 60 °C в течение нескольких часов. Если электрохимическая коррозия не слишком велика, такого «ремонта» окажется достаточно. Без промывки и до полного высыхания карту или flash-диск, побывавшие в жидкости, категорически нельзя подключать даже кратковременно!

4. Подключив flash-диск в порт USB, проследите за определением устройства операционной системой:

• если вообще ничего не происходит, значит, причина сбоя кроется в контактах, схеме питания или контроллере, что менее вероятно;

• если началось определение устройства, значит, контакты и схема питания, скорее всего, исправны. Если операционная система в результате определяет «неизвестное устройство USB», то, возможно, вышел из строя контроллер flash-памяти (рис. 4.5);

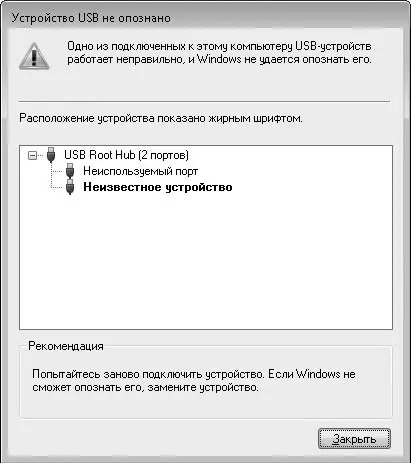

Рис. 4.5. Определение flash-диска с неисправным контроллером

• если определение устройства прошло удачно, но вместо названия flash-диска появляется что-то нечитаемое типа K-а.◊~~nл_-_#e, проблема, скорее всего, связана с микропрограммой контроллера;

• если диск определился правильно, значит, контроллер исправен, хотя может быть и наоборот.

5. Попробуйте открыть диск Проводником Windows. Обратите внимание на определяемый операционной системой объем диска, наличие файлов и папок.

6. Запустите одну из программ восстановлении данных и попытайтесь с ее помощью создать образ подключенного flash-диска. В случае неудачи попробуйте применить другую программу, например Flashnul-0.991. Если одной из программ удалось восстановить образ диска, проблема, скорее всего, чисто логическая.

7. Отключите диск: как и в случае с винчестерами, лишнее время работы может повредить и без того неисправный носитель.

Если карта памяти в кард-ридере не распознается программами восстановления данных, а контакты ее целы, самой вероятной причиной могут быть электрические повреждения чипа, находящегося внутри карты. Повреждения контактов карт памяти можно попытаться исправить подручными средствами. Например, можно попробовать восстановить контактную площадку очень тонкой медной фольгой с помощью пайки или токопроводящего клея. Можно даже продублировать все контакты карты припаянными к ним проводами, разобрать кард-ридер и подключить эти провода к соответствующим контактам слота.

Если повреждены электронные компоненты карты памяти фотоаппарата, единственное, что остается сделать, – купить новую карту, вставить ее в фотоаппарат и постараться вновь отснять те сюжеты, которые были на испорченной карте. К сожалению, устройство карты нельзя отремонтировать. Впрочем, встречаются сообщения о том, как в лабораториях спецслужб восстанавливают данные с SIM-карт сотовых телефонов, использованных террористами в качестве радиовзрывателей, но технические подробности и сведения о затратах на такое восстановление остаются секретом.

Далее речь пойдет лишь о flash-дисках USB, которые можно диагностировать и ремонтировать даже в домашних условиях.

Выломанный разъем USB – типичная механическая поломка flash-диска. Механизм ее появления очевиден – торчащий из корпуса брелок случайно зацепить очень легко. В этом случае обычно страдают дорожки на печатной плате (самое уязвимое место диска). Для восстановления информации вместо реконструкции проводников и поиска подходящего разъема проще припаять к плате конец с разъемом, отрезанный от любого кабеля USB (рис. 4.6). Конечно, это не совсем эстетично, но быстро и удобно.

Рис. 4.6. Замена сломанного разъема

Из всех навесных элементов на плате flash-диска чаще всего выходит из строя параметрический стабилизатор питания, а иногда и подключенный последовательно с ним гасящий резистор. Причиной сбоя чаще всего является случайная переполюсовка кабеля, идущего от материнской платы к дополнительному разъему USB на корпусе. Хотя об этом знают все, ошибки при сборке компьютеров регулярно повторяются. По этой же причине рекомендуют, особенно на чужом компьютере, подключать flash-диски только в разъемы, смонтированные непосредственно на материнской плате (в современных компьютерах их обычно шесть).

Сгоревший стабилизатор легко определить визуально. За считанные секунды из-за неправильного подключения он успевает полностью выгореть, задев плату вокруг себя (рис. 4.7), что подтверждает и запах.

Рис. 4.7. Выгоревший стабилизатор

Выходя из строя, стабилизатор тем самым защищает контроллер. Не исключено, что на flash-диске со сгоревшим стабилизатором все же успела пострадать и микросхема контроллера. Тем не менее всегда целесообразно начать с ремонта питания. После этого судьба контроллера выяснится автоматически.

При отсутствии подходящего стабилизатора на 3,3 В, например LM317, можно заменить его двумя последовательно включенными диодами (рис. 4.8). Падение напряжения в прямом направлении на одном диоде составляет примерно 0,8–0,9 В, поэтому после двух таких диодов от 5 В останется 3,2–3,4 В – напряжение, необходимое для питания контроллера и микросхемы памяти. Полярность включения диодов удается определить, рассмотрев ход дорожек печатной платы. При миниатюрных диодах и достаточной аккуратности можно полноценно отремонтировать накопитель (рис. 4.9). У такой замены есть еще один плюс: flash-диск с таким стабилизатором не сгорит, даже если на него будет подано питание в обратной полярности. Диоды не пропустят ток в обратном направлении.

Рис. 4.8. Замена стабилизатора двумя диодами

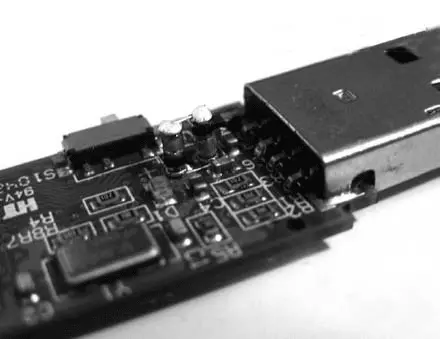

Рис. 4.9. Диоды установлены на плату

Если проблема связана со стабилизатором питания, описанные манипуляции ее решают полностью. Но для страховки целесообразно сразу же сделать копию – образ диска одной из программ восстановления либо, если на диске не оказалось логических ошибок, немедленно скопировать его содержимое на жесткий диск обычным способом.
