Однако новая системная плата GIGABYTE GA-890XA-UD3 использует число «890» в сочетании с литерами «XA» неспроста. И на упаковочной коробке, и на сайте производителя честно указано, что в данном случае задействован другой набор системной логики – AMD 790X: точнее, сочетание базовой микросхемы «северного моста» этого НМС, RD780, с «южным мостом» SB850. Но если появление на рынке первого относится к концу 2007 г., то «южный мост» SB850 – самая что ни на есть новинка, ставшая доступной лишь с весны 2010 г. Чего удалось достичь GIGABYTE, влив молодое вино в старые меха, мы разбирались в нашей тестовой лаборатории.

Изначально в наборе системной логики AMD 790X «северный мост» RD780 комплектовался «южным мостом» SB600. По нынешним меркам характеристики последнего весьма скромны: он обеспечивал работу шины PCI, четырех каналов SATA II, создание RAID-конфигураций уровней 0, 1 и 10, функциональность единственного канала (т. е. максимум двух устройств на одном шлейфе) Ultra DMA 133/100/66/33, 10 портов USB 2.0 и HD-аудио.

Новейший же SB850, которым снабжена GIGABYTE GA-890XA-UD3, поддерживает уже шесть каналов SATA 3.0 (доступны RAID уровней 0, 1, JBOD и 5), 14 портов USB 2.0, восьмиканальное НD-аудио, до шести устройств PCI bus master и все тот же устаревший канал Ultra DMA для обеспечения совместимости с антикварными накопителями, которые по какой-то причине могут быть еще дороги покупателю новой системной платы. Гигабитный Ethernet-контроллер также входит в состав SB850.

Что же касается «северного моста» RD780 из состава НМС AMD 790X, то он обеспечивает работу двухадаптерных конфигураций CrossFireX по схеме «х8+х8» (единственная графическая плата будет работать в полноскоростном режиме PCI-E х16), поддерживает шину Hyper-Transport 3.0 (совместим в том числе и с новейшими процессорами Phenom). Напомним, что 700-я серия НМС AMD одной из первых на рынке действительно реализовала работу карт расширения в режиме PCI Express 2.0, причем силами самого штатного набора микросхем, без привлечения сторонних контроллеров.

GIGABYTE GA-890XA-UD3 формфактора АТХ содержит процессорное гнездо АМ3, так что формальных препятствий для установки на эту плату передовых шестиядерных ЦП AMD нет, что мы и подтвердили, использовав для испытаний платы именно такой процессор (единственное наложенное производителем ограничение – теплопакет ЦП не должен превышать 140 Вт). Имеются четыре гнезда для установки двухканального ОЗУ DIMM DDR3; на плате распаян дополнительный SATA-контроллер JMicron JMB363 с поддержкой массивов RAID 0, 1 и JBOD. Еще одна микросхема JMicron JMB362 отвечает за работу с внешними SATA-устройствами – через пару внешних портов eSATA. Любителям периферии FireWire адресован контроллер Texas Instrument TSB43AB23, который обеспечивает работу двух соответствующих портов на задней панели платы и одного разъема для подключения внешнего порта на корпусе ПК. Имеются два разъема PCI, три PCI-E x1 и пара PCI-E x16 (работать они будут, как и предусматривают возможности НМС, в режиме либо «х16+0», либо «х8+х8»).

Даже новый «южный мост» SB850 не способен полноценно работать с периферией USB 3.0. Этот досадный недочет создатели платы исправили, разместив на ней контроллер NEC µPD720200 на два порта USB 3.0 (выведены на заднюю панель). Канал UDMA/133 реализован посредством уже упоминавшейся микросхемы JMicron JMB363; очевидно, чтобы уменьшить нагрузку на «южный мост». На задней панели платы присутствуют два порта PS/2, пара USB 3.0, восемь USB 2.0, по одному шести– и четырехконтактному разъему IEEE 1394, два ESATA, разъемы RJ-45, коаксиальный и оптический S/PDIF-out, шесть аудиогнезд.

Доставшаяся нам для испытаний системная плата версии 2.0 c BIOS FA 04/13/2010 была протестирована под управлением 32-разрядной Windows 7 Максимальная; технологии AMD Turbo Core Technology, Cool’n’Quiet и C1E были включены. В плату устанавливались процессор AMD Phenom II X6 1055T и 4-Гбайт память Kingston HyperX DDR3 Memory KHX2133C8D3T 1K2/4GX KIT OF 2. Система оснащалась графической платой SAPPHIRE HD 5670 1GB GDDR5 PCIE и 2-Тбайт жестким диском SATA Seagate Barracuda XT 2TB ST32000641AS.

CPU-Z v 1.54 показал значения Core Speed 2812,9 МГц, Bus Speed 200,9 МГц, НТ Link 2009,2 МГц, Memory Frequency 669,7 МГц при таймингах 7.0-7-7-20. Обнаружен «запас прочности» по увеличению частоты памяти. По данным SiSoft Sandra 2010 Lite SP1, пропускная способность памяти Int/Float Buff’d SSE2 составила 13,5/13,5 Гбайт/с, Memory Latency (Random Access) – 88 нс, Processor Arithmetic Dhrystone ALU/iSSE3 – 57,4/55,5 GIPS/GFLOPS, Physical Disk Drive Index – 111 Мбайт/с при времени случайного доступа 18 мс. 3DMark Vantage 1.0.2 выдал интегральный рейтинг на уровне P5837, BAPCo SYSmark 2007 Preview 1.06 (1280×1024) – 179 балов, а PCMark Vantage Build 1.0.2 – 6898 баллов (рейтинг HDD при этом – 5096 баллов, а Productivity – 6120 баллов).

Как оказалось, потенциал «северного моста» AMD 790X, несмотря на его солидный возраст, весьма велик – и в полную силу раскрывается в сочетании с новейшим «южным мостом» SB850. К тому же создатели GIGABYTE GA-890XA-UD3 оснастили ее богатой дополнительной функциональностью, выполнили в соответствии со спецификациями Ultra Durable 3, снабдили Dual BIOS и прочим фирменным функционалом, который делает ее еще более привлекательным решением для сборщиков самых современных домашних и офисных систем. Те же, кому нужен существенно более мощный компьютер, допускающий установку связки сразу из четырех графических адаптеров, например, пусть ищут таких «слонов», у которых и на клетке написано «слон», и цена соответствующая.

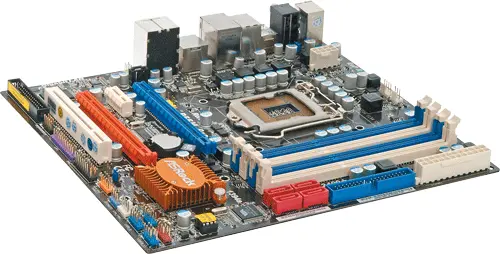

ASRock P55M Pro

Реальная розничная цена: 3300 руб.

Компания, предоставившая устройство для тестирования: ASRock, www.asrock.com

Оценка: отлично

Достоинства . Продуманный баланс производительности и цены, тщательная проработка функциональности.

Недостатки . Не выявлены.

«Дешево – значит плохо». В случае вычислительной техники это правило работает далеко не всегда. К примеру, невысокая цена игровых консолей – частенько они продаются даже ниже себестоимости – никак не обусловлена их качеством. С качеством у именитых брендов как раз все в порядке, а вложения в разработку аппаратной части консолей их производители компенсируют за счет высокой цены на собственно игры, для этих устройств предназначенные. Если же рассматривать рынок системных плат, то и на нем недорогие модели вовсе не обязаны оказываться ненадежными или недолговечными. Здесь очень важно правильное позиционирование продукта.
