Александр Леоненков - Самоучитель UML

Диаграмма классов представляет собой некоторый граф, вершинами которого являются элементы типа «классификатор», которые связаны различными типами структурных отношений. Следует заметить, что диаграмма классов может также содержать интерфейсы, пакеты, отношения и даже отдельные экземпляры, такие как объекты и связи. Когда говорят о данной диаграмме, имеют в виду статическую структурную модель проектируемой системы. Поэтому диаграмму классов принято считать графическим представленном таких структурных взаимосвязей логической модели системы, которые не зависят или инвариантны от времени.

Диаграмма классов состоит из множества элементов, которые в совокупности отражают декларативные знания о предметной области. Эти знания интерпретируются в базовых понятиях языка UML, таких как классы, интерфейсы и отношения между ними и их составляющими компонентами. При этом отдельные компоненты этой диаграммы могут образовывать пакеты для представления более общей модели системы. Если диаграмма классов является частью некоторого пакета, то ее компоненты должны соответствовать элементам этого пакета, включая возможные ссылки на элементы из других пакетов.

В общем случае пакет статической структурной модели может быть представлен в виде одной или нескольких диаграмм классов. Декомпозиция некоторого представления на отдельные диаграммы выполняется с целью удобства и графической визуализации структурных взаимосвязей предметной области. При этом компоненты диаграммы соответствуют элементам статической семантической модели. Модель системы, в свою очередь, должна быть согласована с внутренней структурой классов, которая описывается на языке UML.

Класс (class) в языке UML служит для обозначения множества объектов, которые обладают одинаковой структурой, поведением и отношениями с объектами из других классов. Графически класс изображается в виде прямоугольника, который дополнительно может быть разделен горизонтальными линиями на разделы или секции (рис. 5.1). В этих разделах могут указываться имя класса, атрибуты (переменные) и операции (методы).

Рис. 5.1.Графическое изображение класса на диаграмме классов

Обязательным элементов обозначения класса является его имя. На начальных этапах разработки диаграммы отдельные классы могут обозначаться простым прямоугольником с указанием только имени соответствующего класса (рис. 5.1, а). По мере проработки отдельных компонентов диаграммы описания классов дополняются атрибутами (рис. 5.1, б) и операциями (рис. 5.1, в).

Предполагается, что окончательный вариант диаграммы содержит наиболее полное описание классов, которые состоят из трех разделов или секций. Иногда в обозначениях классов используется дополнительный четвертый раздел, в котором приводится семантическая информация справочного характера или явно указываются исключительные ситуации.

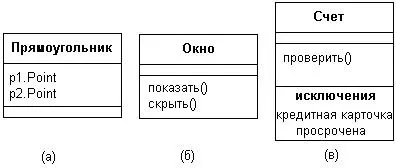

Даже если секция атрибутов и операций является пустой, в обозначении класса она выделяется горизонтальной линией, чтобы сразу отличить класс от других элементов языка UML. Примеры графического изображения классов на диаграмме классов приведены на рис. 5.2. В первом случае для класса «Прямоугольник» (рис. 5.2, а) указаны только его атрибуты – точки на координатной плоскости, которые определяют его расположение. Для класса «Окно» (рис. 5.2, б) указаны только его операции, секция атрибутов оставлена пустой. Для класса «Счет» (рис. 5.2, в) дополнительно изображена четвертая секция, в которой указано исключение – отказ от обработки просроченной кредитной карточки.

Рис.5.2.Примеры графического изображения классов на диаграмме

Имя класса должно быть уникальным в пределах пакета, который описывается некоторой совокупностью диаграмм классов (возможно, одной диаграммой). Оно указывается в первой верхней секции прямоугольника. В дополнение к общему правилу наименования элементов языка UML, имя класса записывается по центру секции имени полужирным шрифтом и должно начинаться с заглавной буквы. Рекомендуется в качестве имен классов использовать существительные, записанные по практическим соображениям без пробелов. Необходимо помнить, что именно имена классов образуют словарь предметной области при ООАП.

В первой секции обозначения класса могут находиться ссылки на стандартные шаблоны или абстрактные классы, от которых образован данный класс и, соответственно, от которых он наследует свойства и методы. В этой секции может приводиться информация о разработчике данного класса и статус состояния разработки, а также могут записываться и другие общие свойства этого класса, имеющие отношение к другим классам диаграммы или стандартным элементам языка UML.

Примерами имен классов могут быть такие существительные, как «Сотрудник», «Компания», «Руководитель», «Клиент», «Продавец», «Менеджер», «Офис» и многие другие, имеющие непосредственное отношение к моделируемой предметной области и функциональному назначению проектируемой системы.

Класс может не иметь экземпляров или объектов. В этом случае он называется абстрактным классом, а для обозначения его имени используется наклонный шрифт (курсив). В языке UML принято общее соглашение о том, что любой текст, относящийся к абстрактному элементу, записывается курсивом. Данное обстоятельство является семантическим аспектом описания соответствующих элементов языка UML.

Примечание 44 Примечание 44 В некоторых случаях необходимо явно указать, к какому пакету относится тот или иной класс. Для этой цели используется специальный символ разделитель – двойное двоеточие «::». Синтаксис строки имени класса в этом случае будет следующий <���Имя_пакета>::<���Имя_класса>. Другими словами, перед именем класса должно быть явно указано имя пакета, к которому его следует отнести. Например, если определен пакет с именем «Банк», то класс «Счет» в этом банке может быть записан в виде: «Банк::Счет».

Во второй сверху секции прямоугольника класса записываются его атрибуты (attributes) или свойства. В языке UML принята определенная стандартизация записи атрибутов класса, которая подчиняется некоторым синтаксическим правилам. Каждому атрибуту класса соответствует отдельная строка текста, которая состоит из квантора видимости атрибута, имени атрибута, его кратности, типа значений атрибута и, возможно, его исходного значения:
