Графически фрагмент логики моделирования почтовой программы может быть представлен в виде следующей диаграммы состояний (рис. 6.5). Как можно заключить из контекста, в начальном состоянии программа не выполняется, хотя и имеется на компьютере пользователя. В момент ее включения происходит ее активизация. В этом состоянии программа может находиться неопределенно долго, пока пользователь ее не закроет, т. е. не выгрузит из оперативной памяти компьютера. После окончания активизации программа переходит в конечное состояние. В активном состоянии программы пользователь может читать сообщения электронной почты, создавать собственные послания и выполнять другие действия, не указанные явно на диаграмме.

Однако при необходимости получить новую почту, пользователь должен установить телефонное соединение с провайдером, что и показано явно на диаграмме верхним переходом. Другими словами, пользователь инициирует событие-триггер «установить телефонное соединение». В качестве параметра этого события выступает конкретный телефонный номер модемного пула провайдера. Далее следует проверка сторожевого условия «телефонное соединение установлено», которое следует понимать как вопрос. Только в случае положительного ответа «да», т. е. «истина», происходит переход почтовой программы-клиента из состояния «активизация почтовой программы» в состояние «загрузка почты с сервера провайдера». В противном случае (линия занята, неверный ввод пароля, отключенный логин) никакой загрузки почты не произойдет, и программа останется в прежнем своем состоянии.

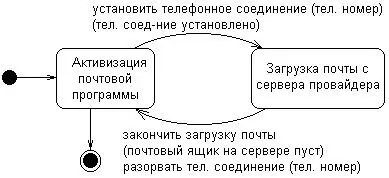

Рис. 6.5.Диаграмма состояний для моделирования почтовой программы-клиента

Второй триггерный переход на диаграмме инициирует автоматический разрыв телефонного соединения с провайдером после окончания загрузки почты на компьютер пользователя. В' этом случае событие-триггер «закончить загрузку почты» происходит после проверки сторожевого условия «почтовый ящик на сервере пуст», которое также следует понимать в форме вопроса. При положительном ответе на этот вопрос (вся почта загружена или ее просто нет в ящике) почтовая программа прекращает загрузку почты и переходит в состояние активизации. В случае же отрицательного ответа загрузка почты будет продолжена.

Примечание 54 Примечание 54 Конечно, рассмотренный пример имеет методический характер и иллюстрирует лишь основные особенности поведения почтовой программы-клиента в одном из ее аспектов. И даже этот аспект загрузки почты во многом условный, поскольку не учитывает реакцию программы на такие сообщения, как «линия занята» или самопроизвольный разрыв соединения.

Речь идет о том, что в отдельных случаях может произойти редкое, но весьма неприятное событие, получившее название «залипание модема». Это характерно для ситуации, когда вся почта загружена, а автоматический разрыв соединения не происходит. Тем не менее и этот случай можно предусмотреть в нашей модели, дополнив диаграмму еще одним переходом с аналогичным событием-триггером «закончить загрузку почты» и с новым сторожевым условием. Это сторожевое условие должно проверять максимально

допустимое время соединения для загрузки почты (например, 600 секунд) и может быть сформулировано в виде «время загрузки почты превышает 600 секунд». Модифицировать диаграмму состояний для этого случая предлагается самостоятельно в качестве упражнения.

Выражение действия (action expression) выполняется в том и только в том случае, когда переход срабатывает. Представляет собой атомарную операцию (достаточно простое вычисление), выполняемую сразу после срабатывания соответствующего перехода до начала каких бы то ни было действий в целевом состоянии. Атомарность действия означает, что оно не может быть прервано никаким другим действием до тех пор, пока не закончится его выполнение. Данное действие может оказывать влияние как на сам объект, так и на его окружение, если это с очевидностью следует из контекста модели. Выражение записывается после знака "/" в строке текста, присоединенной к соответствующему переходу.

В общем случае, выражение действия может содержать целый список отдельных действий, разделенных символом ";". Обязательное требование – все действия из списка должны четко различаться между собой и следовать в порядке их записи. На синтаксис записи выражений действия не накладывается никаких ограничений. Главное – их запись должна быть понятна разработчикам модели и программистам. Поэтому чаще всего выражения записывают на одном из языков программирования, который предполагается использовать для реализации модели.

В качестве примера выражения действия (см. рис. 6.5) может служить "разорвать телефонное соединение (телефонный номер), которое должно быть выполнено сразу после установления истинности («истина») сторожевого условия «почтовый ящик на сервере пуст».

Другим примером может служить очевидная ситуация с выделением графических объектов на экране монитора при однократном нажатии левой кнопки мыши. Имеется в виду обработка сигналов от пользователя при выделении тех или иных графических примитивов (пиктограмм). В этом случае соответствующий переход может иметь следующую строку текста: "нажата и отпущена левая кнопка мыши (координаты) [координаты в области графического объекта] / выделить объект (цвет). Результатом этого триггерного перехода может быть, например, активизация некоторых свойств объекта (размер файла в строке состояния) или последующее его удаление в корзину.

Примечание 55 Примечание 55 Иногда после выражения действия может быть записано сообщение в формате: 'Л' <���имя объекта приемника сообщения> '.' <���имя посылаемого сообщения> '('<���параметр>':'<���тип>,')'. При этом сообщение имеет чисто информационный характер и не передает управление на объект-приемник сообщения.

Составное состояние (composite state) – такое сложное состояние, которое состоит из других вложенных в него состояний. Последние будут выступать по отношению к первому как подсостояния (substate). Хотя между ними имеет место отношение композиции, графически все вершины диаграммы, которые соответствуют вложенным состояниям, изображаются внутри символа составного состояния (рис. 6.6). В этом случае размеры графического символа составного состояния увеличиваются, так чтобы вместить в себя все подсостояния.

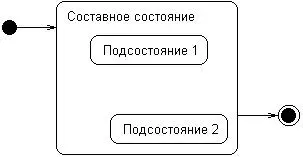

Рис. 6.6.Графическое представление составного состояния с двумя вложенными в него последовательными подсостояниями
