• «call» (вызвать) – сообщение, требующее вызова операции или процедуры принимающего объекта. Если сообщение с этим стереотипом рефлексивное, то оно инициирует локальный вызов операции у самого пославшего это сообщение объекта;

• «return» (возвратить) – сообщение, возвращающее значение выполненной операции или процедуры вызвавшему ее объекту. Значение результата может инициировать ветвление потока управления;

• «create» (создать) – сообщение, требующее создания другого объекта для выполнения определенных действий. Созданный объект может получить фокус управления, а может и не получить его;

• «destroy» (уничтожить) – сообщение с явным требованием уничтожить соответствующий объект. Посылается в том случае, когда необходимо прекратить нежелательные действия со стороны существующего в системе объекта, либо когда объект больше не нужен и должен освободить задействованные им системные ресурсы;

• «send» (послать) – обозначает посылку другому объекту некоторого сигнала, который асинхронно инициируется одним объектом и принимается (перехватывается) другим. Отличие сигнала от сообщения заключается в том, что сигнал должен быть явно описан в том классе, объект которого инициирует его передачу.

Ниже представлена диаграмма последовательности для рассмотренного выше случая ветвления, дополненная стереотипными значениями (рис. 8.7).

Кроме стереотипов, сообщения могут иметь собственное обозначение операции, вызов которой они инициируют у принимающего объекта. В этом случае рядом со стрелкой записывается имя операции с круглыми скобками, в которых могут указываться параметры или аргументы соответствующей операции. Если параметры отсутствуют, то скобки все равно должны присутствовать после имени операции. Примерами таких операций могут служить следующие: «выдать клиенту наличными сумму (п)», «установить соединение между абонентами (а, Ь)», «сделать вводимый текст невидимым ()», «подать звуковой сигнал тревоги ()».

Примечание 63 Примечание 63 Согласно принятой в языке UML системе обозначений такие имена операций записываются на английском с малой буквы и одним словом, возможно, состоящим из нескольких сокращенных слов, написанных без пробела и без кавычек. Если нет никаких дополнительных ограничений со стороны инструментальных средств визуализации канонических диаграмм, то дело вкуса отечественного разработчика, какие обозначения ему использовать в русскоязычной транслитерации. Возможно, для этой цели больше подходит вариант с нижней черточкой, исключающей пробелы в имени операции: «сделать_вводимый_текст_ невидимым()», чем вариант с заглавными буквами в середине имени операции: «сделатьВводимыйТекстНевидимым()».

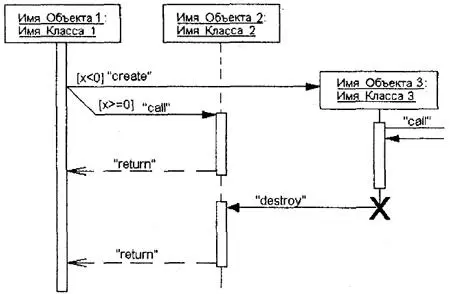

Рис. 8.7.Диаграмма последовательности со стереотипными значениями сообщений

В отдельных случаях выполнение тех или иных действий на диаграмме последовательности может потребовать явной спецификации временных ограничений, накладываемых на сам интервал выполнения операций или передачу сообщений. В языке UML для записи временных ограничений используются фигурные скобки. Временные ограничения могут относиться как к выполнению определенных действий объектами, так и к самим сообщениям, явно специфицируя условия их передачи или приема. Важно понимать, что в отличие от условий ветвления, которые должны выполняться альтернативно, временные ограничения имеют обязательный или директивный характер для ассоциированных с ними объектов.

Временные ограничения могут записываться рядом с началом стрелки соответствующего сообщения. Но наиболее часто они записываются слева от этой стрелки на одном уровне с ней. Если временная характеристика относится к конкретному объекту, то имя этого объекта записывается перед именем характеристики и отделяется от нее точкой.

Примерами таких ограничений на диаграмме последовательности могут служить ситуации, когда необходимо явно специфицировать время, в течение которого допускается передача сообщения от клиента к серверу или обработка запроса клиента сервером:

• {время_приема_сообщения время_отправки_сообщения < 1 сек.}

• {время_ожидания_ответа < 5 сек.}

• {время_передачи_пакета < 10 сек.}

• {объект_1. время_подачи_сигнала_тревоги > 30 сек.}

Примечание 64 Примечание 64 В первом из рассмотренных случаев знак "-" во временном ограничении обозначает арифметическую операцию вычитания (минус). Другие знаки являются обычными знаками сравнения величин. В последнем случае перед временной характеристикой указано имя объекта, к которому она относится.

Комментарии или примечания уже рассматривались ранее при изучении других видов диаграмм. Они могут включаться и в диаграммы последовательности, ассоциируясь с отдельными объектами или сообщениями. При этом используется стандартное обозначение для комментария – прямоугольник с «заломленным» правым верхним углом. Внутри этого прямоугольника записывается текст комментария на естественном языке.

В качестве примера рассмотрим построение диаграммы последовательности для моделирования процесса телефонного разговора с использованием обычной телефонной сети. Объектами в этом примере являются: два абонента а и Ь, два телефонных аппарата end, коммутатор и сам разговор как объект моделирования. При этом как коммутатор, так и разговор являются анонимными объектами.

На первом этапе располагаем выбранные объекты на предполагаемой диаграмме (рис. 8.8). Заметим, что абонентов мы будем рассматривать как актеров, причем первый из них – а – играет активную роль, а второй – b – пассивную роль. Поэтому первый получает фокус управления сразу после своего появления в системе, а второй имеет только линию жизни. Коммутатор также имеет постоянную активность, что изображается его фокусом управления. Разговор как объект появляется только после установки соединения и уничтожается с его прекращением. Поэтому он будет изображен позже на этой же диаграмме последовательности.

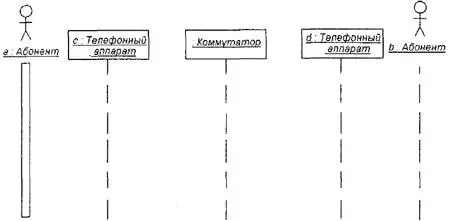

Рис. 8.8.Начальный фрагмент диаграммы последовательности для моделирования телефонного разговора

Процесс взаимодействия в этой системе начинается с поднятия трубки телефонного аппарата первым абонентом. Тем самым он посылает сообщение телефонному аппарату с, которое переводит этот аппарат в активное состояние и вызывает действие – подачу тонового сигнала в телефонную трубку для первого абонента. Следующее действие также инициируется первым абонентом – набор цифр телефонного номера. Это представлено в форме итеративного сообщения со знаком "*" слева от его имени.
