Высокие энергозатраты

Испытание на стенде2 40

Изготовление полуфабриката2 40

Переработка полуфабриката в деталь6 60

Итоговое потребление электроэнергииработ с высоким энергопотреблениеи -140, кВт-ч Итоговое потребление воды работ с высоким энергопотреблением-10, т

Низкие энергозатраты

Проверка блоков0 3

Внешний осмотр0 1

Выбор способа изготовления детали0 1

Проверка качества полуфабриката0 4

Итоговое потребление электроэнергииработ с низким энергопотреблением - 9, кВт-ч Итоговое потребление воды работ с низким энергопотреблением-0,т

Средние энергозатраты

Сборка блоков1 10

Пробное включение1 10

Окончательная сборка1 5

Сортировка брака0 5

Итоговое потребление электроэнергииработ со средним энергопотреблением- 30, кВт-ч

Итоговое потребление воды работ сосредним энергопотреблением - 3, т

Итоговое потребление электроэнергии 179, кВт-ч Итоговое потребление воды 13, т

Рис. 2.2.16. Итоговый отчет по потреблению ресурсов

2.3. Использование Crystal Reports для создания отчетов

2.3.1. Подготовка данных для отчета

Crystal Reports (фирма Crystal Decisions, www.crystaldecisions.com) является признанным лидером среди недорогих генераторов отчетов, работающих на платформе Windows. Простота использования и широкие функциональные возможности делают этот инструмент очень удобным для создания наглядных высококачественных отчетов, иллюстрирующих все детали функциональной модели, созданной в BPwin. Crystal Reports позволяет создавать отчеты, используя в качестве источников данных текстовые файлы, настольные базы данных (dBase, Paradox, Access и др.), реляционные СУБД (Oracle, MS SQLServer, Sybase, Informix и др.) и специальные источники данных, например файловую систему или OLE DB. Однако для создания отчетов на основе данных BPwin удобно использовать следующую схему:

Создать в BPwin стандартный отчет и экспортировать его по протоколу DDE в MS Excel.

Сохранить файл в формате MS Excel.

Настроить ODBC-источник для доступа к файлу MS Excel.

Использовать полученный ODBC-источник как источник данных в отчете Crystal Reports.

Для создания отчета в среде BPwin необходимо перейти в меню Tools/Reports и выбрать необходимый тип шаблона, например Arrow Report. Появляется диалог Arrow Report (рис. 2.1.2). Отчет может содержать информацию о стрелках, в том числе информацию о ветвях стрелок. Для этого необходимо включить опцию Branch Into. Для экспорта необходимо предварительно запустить MS Excel, затем в диалоге настройки отчета включить опцию DDE Table и щелкнуть по кнопке Report (рис. 2.3.1).

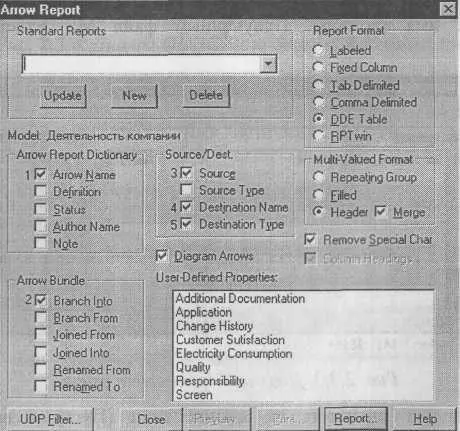

Рис 231 Настройки отчета для экспорта в MS Excel Появляется диалог рис - фото 168

Рис. 2.3.1. Настройки отчета для экспорта в MS Excel

Появляется диалог (рис. 2.3.2), в котором необходимо выбрать Назначение экспорта - документ Word или книгу Excel.

Рис 232 Настройки экспорта по протоколу DDE После щелчка по кнопке ОК - фото 169

Рис. 2.3.2. Настройки экспорта по протоколу DDE

После щелчка по кнопке ОК данные передаются в указанную книгу. В среде MS Excel необходимо выделить все ячейки с данными, перейти в меню "Вставка/Имя/Присвоить". В диалоге "Присвоение имени" необходимо внести имя, которое будет в дальнейшем использоваться в Crystal Reports как имя таблицы. Полученный файл MS Excel необходимо сохранить.

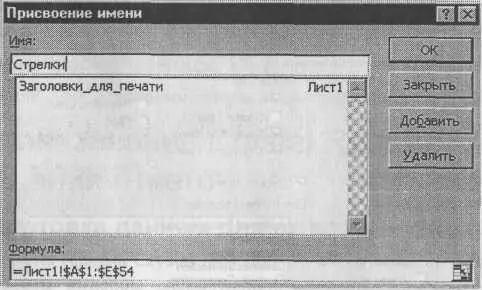

Рис 233 Диалог Присвоениеимени Затем следует щелкнуть по кнопке Start - фото 170

Рис. 2.3.3. Диалог "Присвоениеимени"

Затем следует щелкнуть по кнопке Start (Пуск) и выбрать меню Settings/Control Panel. В группе Control Panel следует щелкнуть по иконке ODBC Data Sources. В диалоге ODBC Data Sources Administrator (рис. 2.3.4) необходимо создать новый источник данных для доступа к предварительно сохраненному файлу MS Excel.

Рис 234 Диалог ODBC Data Sources Administrator Для создания нового - фото 171

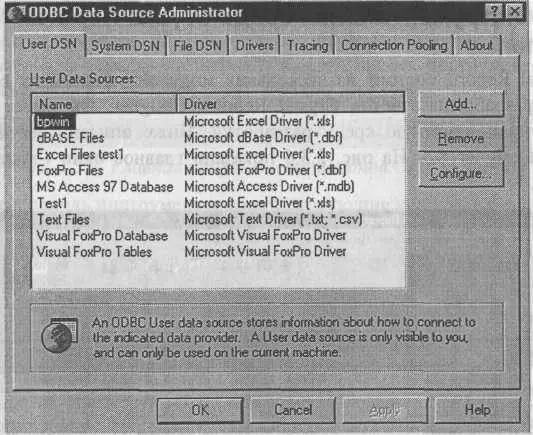

Рис. 2.3.4. Диалог ODBC Data Sources Administrator

Для создания нового ODBC-источника следует щелкнуть по кнопке Add, выбрать в качестве драйвера Microsoft Excel Driver и в диалоге ODBC Microsoft Excel Setup указать имя источника и путь к файлу данных (рис. 2.3.5)

Рис 235 Диалог ODBC Microsoft Excel Setup 232 Инструментальная среда - фото 172

Рис. 2.3.5. Диалог ODBC Microsoft Excel Setup

2.3.2. Инструментальная среда Crystal Reports Designer

Crystal Reports состоит из нескольких модулей, главный из которых -модуль разработки отчетов Crystal Reports Designer. Он имеет мощную и интуитивно понятную среду разработки. Ниже описана версия Crystal Reports Designer 8.5. На рис. 2.3.6 показано главное окно Crystal Reports Designer.

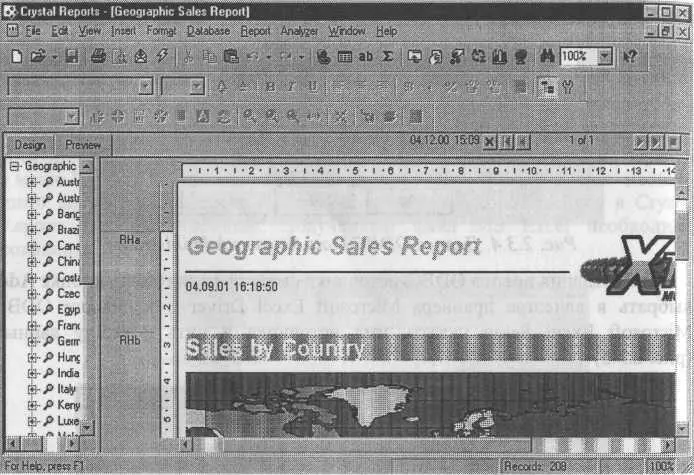

Рис 236 Главное окно Crystal Reports Designer Системное меню Control Menu - фото 173

Рис. 2.3.6. Главное окно Crystal Reports Designer

Системное меню (Control Menu Box) находится в левом верхнем углу, кнопки Maximize и Minimize - в правом верхнем. В верхней части окна, сразу под заголовком, находится главное меню Crystal Reports (Menu bar). В нижней части окна находится строка состояния (Status Bar).

Кнопки, обозначающие наиболее часто встречающиеся действия, вынесены в панели инструментов. Всего Crystal Reports имеет четыре панели инструментов: главную (рис. 2.3.7), форматирования, вспомогательную и панель инструментов для анализа. Каждую панель можно показать или скрыть с помощью редактора Toolbars (меню View/Toolbars).

до умолчанию главная панель инструментов, панель форматирования и панель инструментов для анализа расположены в верхней части окна, вспомогательная панель - в нижней. Каждая панель инструментов может быть перемещена в окне программы методом drag&drop.

Рис 237 Главная панель инструментов Crystal Reports Главная панель - фото 174

Рис. 2.3.7. Главная панель инструментов Crystal Reports

Главная панель инструментов имеет следующие кнопки (слева направо):

Создание отчета.

Открытие отчета.

Сохранение отчета.

Печать отчета.

Переход в режим просмотра отчета.

Экспорт отчета.

Обновление отчета.

Вырезка фрагмента текста или объекта отчета.

Копирование фрагмента текста или объекта отчета.

Вставка фрагмента текста или объекта отчета. Отмена действия.

Отказ от отмены действия.

Создание гиперссылки.

Создание поля базы данных.

Создание текстового объекта.

Создание суммирующего поля.

Вызов эксперта создания отчета.

Вызов эксперта форматирования секций отчета.

Выборка данных.

Сортировка данных.

Создание диаграммы.

Вставка в отчет географической карты.

Поиск в отчете.

Масштабирование отчета.

Вызов контекстной справки.

Панель форматирования содержит кнопки форматирования полей отчета и становится доступной, только если фокус установлен на соответствующем объекте отчета.
