Сергей Маклаков - BPwin и Erwin. CASE-средства для разработки информационных систем

Таблица 2.2. Уровни отображения модели

Установка цвета и шрифта.Установить шрифт и цвет объектов в ERwin можно несколькими способами. Во-первых, для установки цвета и шрифта объекта служит панель инструментов Font and Color Toolbar, которая располагается под основной панелью. Значение каждого элемента приведено в табл. 2.3.

Таблица 2.3. Панель инструментов Font and Color Toolbar

	Выбор наименования шрифта
	Выбор размера шрифта
	Выбор стиля шрифта
	Выбор цвета символов
	Выбор цвета заливки
	Выбор цвета линий

Для редактирования шрифта и цвета конкретного объекта следует, щелкнув правой кнопкой мыши по сущности или связи и выбрав из всплывающего меню пункт Object Font/Color, вызвать диалог Font/Color Editor, в котором определяются имя, описание и комментарии сущности. Диалог Font/Color Editor имеет три закладки, в которых можно выбрать шрифт и установить его размер, стиль и цвет (закладка Text), установить цвет заливки (закладка Fill, только для сущностей) и цвет линий (закладка Entity Outline, только для сущностей).

Имеется возможность изменить шрифт и цвет для всех объектов модели или для какой-либо отдельной категории объектов. Для этого служит диалог All Default Font/Color Editor (пункт меню Option/Default Font/Color). Каждая закладка на диалоге (рис. 2.5) позволяет редактировать шрифт и цвет для определенной категории объектов:

All Fonts - все объекты модели;

Entity Name - имена сущностей и таблиц;

Entity Definition - определение сущностей и таблиц (показываются на уровне определений, см. табл. 2.2);

Relationship - связи, включая имя и обозначение мощности;

Subtype - иерархия категорий, включая дискриминатор категории;

Text Block Text - текстовые блоки;

Page Number - номер страницы при печати диаграммы;

Owned Entity Attributes - атрибуты и колонки, за исключением атрибутов и колонок внешних ключей;

Foreign Key - атрибуты и колонки внешних ключей;

Background Color - цвет фона диаграммы;

Entity Line - линии, которыми прорисовываются сущности и таблицы;

Entity Fill - заливка сущностей и таблиц;

Subtype Fill - заливка символов, обозначающих категории.

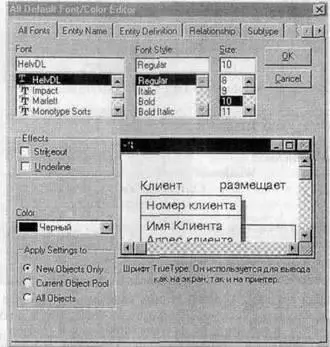

Рис. 2.5. Диалог АН Default Font/Color Editor

Иногда при работе Erwin3.X под операционной системой Windows NT в модели "расплываются" надписи - названия сущностей, атрибутов и комментариев. Эта ошибка связана с некорректной настройкой регистров Windows.

Имеется два способа борьбы с расплывающимися надписями при работе с Erwin3.X под NT:

1. При работе использовать заранее подготовленный шаблон. Для этого следует создать новый проект (НЕ ВКЛЮЧАЯ В НЕГО НОВЫЕ СУЩНОСТИ), установить шрифты, работающие корректно при прямом внесении сущностей (подбираются экспериментально), - Option/default font/color/All Fonts/All Objects и сохранить модель как шаблон - File/SaveAs/Files of Type/ERwin Template. При Reverse Engineering в качестве шаблона необходимо выбрать не стандартный шаблон, а вновь созданный.

2. Редактирование регистров NT. В разделе

HKEY_LOCAL_MACHINE/SOFTWARE/Microsoft/WindowsNT/CurrentWersion/FontMapper

следует установить 204-ю таблицу - DEFAULT 0X000000cc (204).

В разделе

HKEY_LOCAL_MACHINE/SOFTWARE/Microsoft/WindowsNT/CurrentWersion/FontSubstitutes

следует для всех стандартных шрифтов установить ссылку на 204-ю таблицу, например:

Arial,0 "Arial,204"

При создании реальных моделей данных количество сущностей и атрибутов может исчисляться сотнями. Для более удобной работы с большими моделями в ERwin предусмотрены подмножества модели(Subject Area),в которые можно включить тематически общие сущности. В подмножество модели может входить произвольный набор сущностей, связей и текстовых комментариев. Для создания, удаления или редактирования подмножеств модели нужно вызвать диалог Subject Area Editor (меню Edit/Subject Area), в котором указывается имя подмножества и входящие в нее сущности (рис. 2 6) Все изменения, сделанные в любой Subject Area, автоматически отображаются на общей модели. Одна и та же сущность может входить в несколько Subject Area.

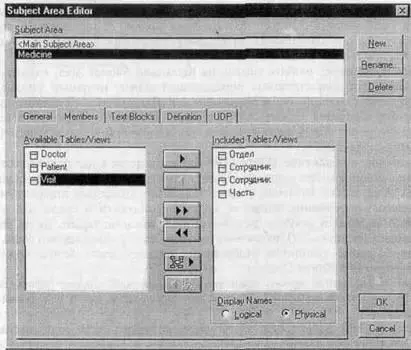

Рис. 2.6. Диалог Subject Area Editor

По умолчанию исходная модель получает имя Main Subject Area. При создании нового подмножества следует в диалоге Subject Area Editor указать ее имя и список входящих в него объектов. Для включения сущности в Subject Area нужно выбрать ее в левом списке диалога и щелкнуть по кнопке . Сущность можно переместить в Subject Area вместе со всеми связанными с ней сущностями. Для этого следует воспользоваться кнопкой , причем можно задать уровень взаимосвязи (рис. 2.7) как для сущностей-потомков (Descedants), так и для сущностей-предков (Ancestors).

Рис. 2.7. Диалог задания уровня перемещения сущностей

Например, если в модели сущность Клиент связана с сущностью Заказ, а та в свою очередь с сущностью Предмет заказа, то при перемещении сущности Клиент со связанными сущностями уровня 2 (потомки) будут перемещены все три сущности.

ERwin позволяет разбить модель на несколько Subject Area, каждая из которых может соответствовать определенной задаче, например финансовой, производственной, маркетинговой и т. д. Для перехода от одного подмножества к другому служит список выбора на панели инструментов (см. табл. 2.1). Subject Area можно создавать как в логической, так и в физической модели данных.

Хранимое отображение (Stored Display)- представление подмножества модели, отображающее специфический аспект структуры данных. Одна Subject Area может включать в себя несколько хранимых отображений. В хранимое отображение входят те же самые сущности и связи, что и в Subject Area, но они могут по-разному располагаться на экране, иметь разные уровни (см: табл. 2.2), различный масштаб и цвет объектов или фона.
