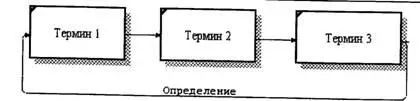

Рис. 2.19. Циклическое определение атрибутов

Иногда определение атрибута легче дать через описание области значений. Например, оценка школьника - это число, принимающее значения 2, 3, 4 и 5.

Часто приходится создавать производные атрибуты, т. е. атрибуты, значение которых можно вычислить из других атрибутов. Примером производного атрибута может служить Возраст сотрудника, который может быть вычислен из атрибута Дата рождения сотрудника. Такой атрибут может привести к конфликтам; действительно, если вовремя не обновить значение атрибута Возраст сотрудника, он может противоречить значению атрибута Дата рождения сотрудника. Производные атрибуты - ошибка нормализации, однако их вводят для повышения производительности системы -если необходимо узнать возраст сотрудника, можно обратиться к соответствующему атрибуту, а не проводить вычисления (которые на практике могут быть значительно более сложными, чем в приведенном примере) по дате рождения.

При переносе атрибутов внутри и между сущностями можно воспользоваться техникой drag&drop, выбрав кнопку в палитре инструментов.

Связь является логическим соотношением между сущностями. Каждая связь должна именоваться глаголом или глагольной фразой (Relationship Verb Phrases) (рис. 2.20). Имя связи выражает некоторое ограничение или бизнес-правило и облегчает чтение диаграммы, например:

Каждый КЛИЕНТ <���размещает> ЗАКАЗы;

Каждый ЗАКАЗ <���выполняется> СОТРУДНИКом.

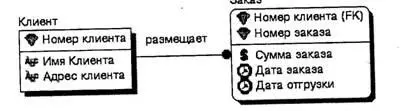

Рис. 2.20. Имя связи - Relationship Verb Phrases

Связь показывает, какие именно заказы разместил клиент и какой именно сотрудник выполняет заказ. По умолчанию имя связи на диаграмме не показывается. Для отображения имени следует в контекстном меню, которое появляется, если щелкнуть левой кнопкой мыши по любому месту диаграммы, не занятому объектами модели, выбрать пункт Display Options/Relationship и затем включить опцию Verb Phrase.

На логическом уровне можно установить идентифицирующую связь один-ко-многим, связь многие-ко-многим и неидентифицирующую связь один-ко-многим (соответственно это кнопки слева направо в палитре инструментов).

В IDEF1X различают зависимые и независимые сущности. Тип сущности определяется ее связью с другими сущностями. Идентифицирующая связь устанавливается между независимой (родительский конец связи) и зависимой (дочерний конец связи) сущностями. Когда рисуется идентифицирующая связь, ERwin автоматически преобразует дочернюю сущность в зависимую. Зависимая сущность изображается прямоугольником со скругленными углами (сущность Заказ на рис. 2.21). Экземпляр зависимой сущности определяется только через отношение к родительской сущности, т. е. в структуре на рис. 2.21 информация о заказе не может быть внесена и не имеет смысла без информации о клиенте, который его размещает. При установлении идентифицирующей связи атрибуты первичного ключа родительской сущности автоматически переносятся в состав первичного ключа дочерней сущности. Эта операция дополнения атрибутов дочерней сущности при создании связи называется миграцией атрибутов. В дочерней сущности новые атрибуты помечаются как внешний ключ - (FK).

Рис. 2.21. Идентифицирующая связь между независимой и зависимой таблицей

В дальнейшем, при генерации схемы БД, атрибуты первичного ключа получат признак NOT NULL, что означает невозможность внесения записи в таблицу заказов без информации о номере клиента.

При установлении неидентифицирующей связи (рис. 2.22) дочерняя сущность остается независимой, а атрибуты первичного ключа родительской сущности мигрируют в состав неключевых компонентов родительской сущности. Неидентифицирующая связь служит для связывания независимых сущностей.

Рис. 2.22. Неидентифицирующая связь

Экземпляр сущности Сотрудник может существовать безотносительно к какому-либо экземпляру сущности Отдел, т. е. сотрудник может работать в организации, не числясь в каком-либо отделе.

Идентифицирующая связь показывается на диаграмме сплошной линией с жирной точкой на дочернем конце связи (см. рис. 2.21), неидентифицирующая - пунктирной (рис. 2.22).

Для создания новой связи следует:

установить курсор на нужной кнопке в палитре инструментов (идентифицирующая или неидентифицирующая связь) и нажать левую кнопку мыши (рис. 2.2);

щелкнуть сначала по родительской, а затем по дочерней сущности.

Форму линии связи можно изменить. Для этого нужно захватывать мышью нужную линию связи и переносить ее с места на место, пока линия не начнет выглядеть лучше.

В палитре инструментов кнопка соответствует идентифицирующей связи, кнопка связи многие-ко-многим и кнопка соответствуют неидентифицирующей связи.

Для редактирования свойств связи следует "кликнуть" правой кнопкой мыши по связи и выбрать на контекстном меню пункт Relationship Editor.

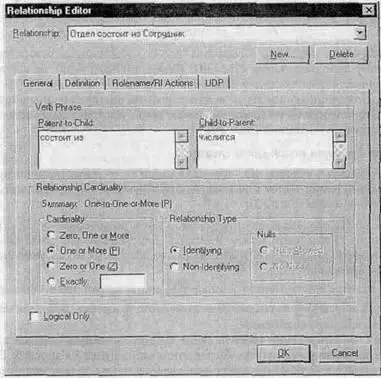

В закладке General появившегося диалога можно задать мощность, имя и тип связи (рис. 2.23).

Мощность связи (Cardinality) -служит для обозначения отношения числа экземпляров родительской сущности к числу экземпляров дочерней.

Различают четыре типа мощности (рис. 2.24):

общий случай, когда одному экземпляру родительской сущности соответствуют 0, 1 или много экземпляров дочерней сущности не помечается каким-либо символом;

символом Р помечается случай, когда одному экземпляру родительской сущности соответствуют 1 или много экземпляров дочерней сущности (исключено нулевое значение);

символом Z помечается случай, когда одному экземпляру родительской сущности соответствуют 0 или 1 экземпляр дочерней сущности (исключены множественные значения);

цифрой помечается случай точного соответствия, когда одному экземпляру родительской сущности соответствует заранее заданное число экземпляров дочерней сущности.
