Сергей Маклаков - BPwin и Erwin. CASE-средства для разработки информационных систем

Рис. 2.23. Диалог Relationship Editor

По умолчанию символ, обозначающий мощность связи, не показывается на диаграмме. Для отображения имени следует в контекстном меню, которое появляется, если щелкнуть левой кнопкой мыши по любому месту диаграммы, не занятому объектами модели, выбрать пункт Display Options/Relationship и затем включить опцию Cardinality.

Имя связи (Verb Phrase)- фраза, характеризующая отношение между родительской и дочерней сущностями. Для связи один-ко-многим идентифицирующей или неидентифицирующей достаточно указать имя, характеризующее отношение от родительской к дочерней сущности (Parent-to-Child). Для связи многие-ко-многим следует указывать имена как Parent-to-Child так и Child-to-Parent.

Рис. 2.24. Обозначения мощности

Тип связи (идентифицирующая/неидентифицирующая).Для неидентифицирующей связи можно указать обязательность (Nulls). В случае обязательной связи (No Nulls) при генерации схемы БД атрибут внешнего ключа получит признак NOT NULL, несмотря на то что внешний ключ не войдет в состав первичного ключа дочерней сущности. В случае необязательной связи (Nulls Allowed) внешний ключ может принимать значение NULL. Необязательная неидентифицирующая связь помечается прозрачным ромбом со стороны родительской сущности (см. рис. 2.22).

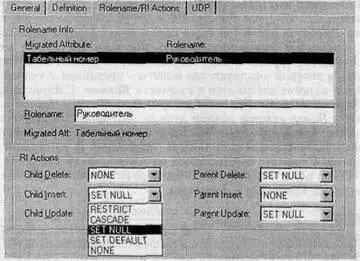

Рис. 2.25. Закладка Rolename/RI Actions диалога Relationship Editor

В закладке Definition можно дать более полное определение связи для того, чтобы в дальнейшем иметь возможность на него ссылаться.

В закладке Rolename/RI Actions можно задать имя роли и правила ссылочной целостности.

Имя роли (функциональное имя) -это синоним атрибута внешнего ключа, который показывает, какую роль играет атрибут в дочерней сущности.

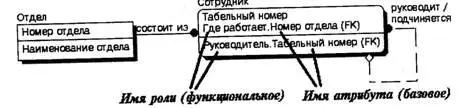

Рис. 2.26. Имена ролей внешних ключей

В примере, приведенном на рис. 2.26, в сущности Сотрудник внешний ключ Номер отдела имеет функциональное имя "Где работает", которое показывает, какую роль играет этот атрибут в сущности. По умолчанию в списке атрибутов показывается только имя роли. Для отображения полного имени атрибута (как функционального имени, так и имени роли) следует в контекстном меню, которое появляется, если щелкнуть левой кнопкой мыши по любому месту диаграммы, не занятому объектами модели, выбрать пункт Display Options/Entities и затем включить опцию Rolename/Attribute (рис. 2.25). Полное имя показывается как функциональное имя и базовое имя, разделенные точкой (см. рис. 2.26).

Обязательным является применение имен ролей в том случае, когда два или более атрибутов одной сущности определены по одной и той же области, т. е. они имеют одинаковую область значений, но разный смысл. На рис. 2.27 сущность Продажа валюты содержит информацию об акте обмена валюты, в котором участвуют две валюты - проданная и купленная. Информация о валютах содержится в сущности Валюта. Следовательно, сущности Продажа валюты и Валюта должны быть связаны дважды и первичный ключ - Номер валюты должен дважды мигрировать в сущность Валюта в качестве внешнего ключа. Необходимо различать эти атрибуты, которые содержат информацию о номере проданной и купленной валюты (имеют разный смысл), но ссылаются на одну и ту же сущность Валюта (имеют общую область значений). В примере на рис. 2.27 атрибуты получили имена ролей Проданная и Купленная.

Рис. 2.27. Случай обязательности имен ролей

Другим примером обязательности присвоения имен ролей являются рекурсивные связи(иногда их называют "рыболовный крючок" - fish hook), когда одна и та же сущность является и родительской и дочерней одновременно. При задании рекурсивной связи атрибут должен мигрировать в качестве внешнего ключа в состав неключевых атрибутов той же сущности. Атрибут не может появиться дважды в одной сущности под одним именем, поэтому обязательно должен получить имя роли. На рис. 2.26 сущность Сотрудник содержит атрибут первичного ключа Табельный номер. Информация о руководителе сотрудника содержится в той же сущности, поскольку руководитель работает в той же организации. Чтобы сослаться на руководителя сотрудника следует создать рекурсивную связь (на рис. 2.26 связь руководит/подчиняется) и присвоить имя роли ("Руководитель"). Заметим, что рекурсивная связь может быть только неидентифицирующей. В противном случае внешний ключ должен был бы войти в состав первичного ключа и получить при генерации схемы признак NOT NULL. Это сделало бы невозможным построение иерархии - у дерева подчиненности должен быть корень - сотрудник, который никому не подчиняется в рамках данной организации.

Связь руководит/подчиняется на рис. 2.26 позволяет хранить древовидную иерархию подчиненности сотрудников. Такой вид рекурсивной связи называется иерархической рекурсией (hierarchical recursion)и задает связь, когда руководитель (экземпляр родительской сущности) может иметь множество подчиненных (экземпляров дочерней сущности), но подчиненный имеет только одного руководителя (рис. 2.28).

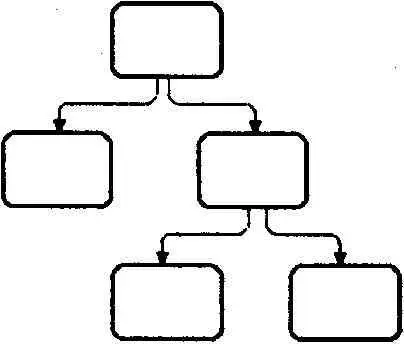

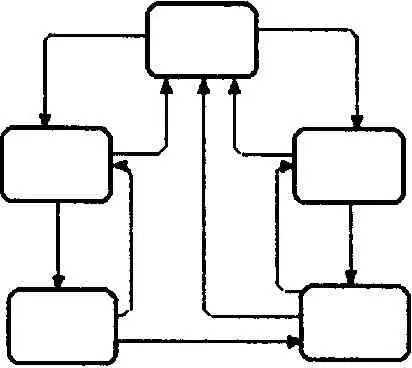

Иерархическая рекурсия Сетевая рекурсия

Рис. 2.28. Подчиненность экземпляров сущности в иерархической и сетевой рекурсии

Другим видом рекурсии является сетевая рекурсия (network recursion),когда руководитель может иметь множество подчиненных и, наоборот, подчиненный может иметь множество руководителей. Сетевая рекурсия задает паутину отношений между экземплярами родительской и дочерней сущностей. Это случай, когда сущность находится сама с собой в связи многие-ко-многим. Для разрешения связи многие-ко-многим необходимо создать новую сущность (подробно связь многие-ко-многим будет рассмотрена ниже).

Рис. 2.29. Пример реализации сетевой рекурсии

На рис. 2.29 рассмотрен пример реализации сетевой рекурсии. Структура моделирует родственные отношения между членами семьи любой сложности. Атрибут Тип отношения может принимать значения "отец-сын", "мать-дочь", "дед-внук", "свекровь-невестка", "тесть-зять" и т. д. Поскольку родственное отношение связывает всегда двух людей, от сущности Родственник к. сущности Родственное отношение установлены две идентифицирующие связи с именами ролей "Старший" и "Младший". Каждый член семьи может быть в родственных отношениях с любым другим членом семьи, более того, одну и ту же пару родственников могут связывать разные типы родственных отношений.
