При работе ИС часто бывает необходимо обеспечить доступ к нескольким экземплярам сущности, объединенным каким-либо одним признаком. Для повышения производительности в этом случае используются неуникальные индексы. ERwin позволяет на уровне логической модели назначить атрибуты, которые будут участвовать в неуникальных индексах. Атрибуты, участвующие в неуникальных индексах, называются Inversion Entries (инверсионные входы).Inversion Entry - это атрибут или группа атрибутов, которые не определяют экземпляр сущности уникальным образом, но часто используются для обращения к экземплярам сущности. ERwin генерирует неуникальный индекс для каждого Inversion Entry.

Создать альтернативные ключи и инверсионные входы можно в закладке Key Group диалога Attribute Editor (рис. 2.42). Если щелкнуть по кнопке !!!, расположенной в правой верхней части закладки, вызывается диалог Key Group Editor (рис. 2.43). В верхней части диалога находится список ключей, в нижней - список атрибутов, доступных для включения в состав ключа (слева), и список ключевых атрибутов. Каждый вновь созданный ключ должен иметь хотя бы один атрибут. Для включения атрибута в состав ключа следует выделить его в левом списке и щелкнуть по кнопке !!!

Рис. 2.42. Закладка Key Group диалога Attribute Editor

Рис. 2.43. Диалог Key Group Editor

Для создания нового ключа следует щелкнуть по кнопке New. Появляется диалог New Key Group (рис. 2.44). Имя нового ключа присваивается автоматически ("Alternate Key N" для альтернативного ключа и "Inversion Entry N" для инверсионного входа, где N - порядковый номер ключа).

Рис. 2.44. Диалог New Key Group

Каждому ключу соответствует индекс, имя которого также присваивается автоматически ("XAKNENTITY" для альтернативного ключа и " XIENENTITY" для инверсионного входа, где N - порядковый номер ключа, ENTITY - имя сущности). Имена ключа и индекса при желании можно изменить вручную.

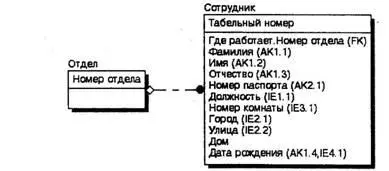

Рис. 2.45. Сущность "Сотрудник" с отображением ключей

На диаграмме атрибуты альтернативных ключей обозначаются как (AKn.m), где n - порядковый номер ключа, m - порядковый номер атрибута в ключе. Когда альтернативный ключ содержит несколько атрибутов, (AKn.m) ставится после каждого. На рис. 2.45 атрибуты Фамилия, Имя, Отчество и Дата рождения входят в альтернативный ключ № 1 (АК1), Номер паспорта составляет альтернативный ключ № 2 (АК2). Инверсионные входы обозначаются как (IEn.m), где n - порядковый номер входа, m -порядковый номер атрибута. Инверсионный вход IE1 (атрибут Должность) позволяет выбрать всех сотрудников, занимающих одинаковую должность, IE2 (атрибуты Город и Улица) - всех сотрудников, живущих на одной улице, IE3 (атрибут Номер комнаты)- всех сотрудников, работающих в одной комнате, a IE4 (атрибут Дата рождения)- всех сотрудников, родившихся в один день. Если один атрибут входит в состав нескольких ключей, ключи перечисляются в скобках через запятую (атрибут Дата рождения входит в состав АК1 и IE4). По умолчанию номера альтернативных ключей и инверсионных входов рядом с именем атрибута на диаграмме не показываются. Для отображения номера следует в контекстном меню, которое появляется, если щелкнуть левой кнопкой мыши по любому месту диаграммы, не занятому объектами модели, выбрать пункт Display Options/Entities и затем включить опцию Alternate Key Designator (AK).

Внешние ключи (Foreign Key)создаются автоматически, когда связь соединяет сущности: связь образует ссылку на атрибуты первичного ключа в дочерней сущности и эти атрибуты образуют внешний ключ в дочерней сущности (миграция ключа). Атрибуты внешнего ключа обозначаются символом (FK) после своего имени (см. рис. 2.45). Атрибут внешнего ключа Где работает. Номер отдела ("Где работает" - имя роли) является атрибутом первичного ключа (РК) в сущности Отдел.

Зависимая сущность может иметь один и тот же внешний ключ из нескольких родительских сущностей. Сущность может также получить один и тот же внешний ключ несколько раз от одного и того же родителя через несколько разных связей. Когда ERwin обнаруживает одно из этих событий, он распознает, что два атрибута одинаковы, и помещает атрибут внешнего ключа в зависимой сущности только один раз. Хотя в закладке Key Group диалога Attribute Editor этот атрибут будет входить в два внешних ключа, на диаграмме он показывается только один раз. Это комбинирование или объединение идентичных атрибутов называется унификацией.

Унификация производится, поскольку правила нормализации запрещают существование в одной сущности двух атрибутов с одинаковыми именами. В некоторых случаях (рис. 2.46) этот результат соответствует действительности. Сотрудники работают в отделах, каждый сотрудник ведет несколько проектов. Сущность Отдел связана идентифицирующей связью с сущностью Сотрудник и Проект, ее первичный ключ Номер отдела мигрирует в состав первичного ключа дочерних сущностей в качестве внешнего ключа. Но сущность Сотрудник, в свою очередь, тоже имеет идентифицирующую связь с сущностью Проект и атрибуты ее первичного ключа (в том числе Номер отдела - второй раз!) мигрируют в состав первичного ключа сущности Проект.

Рис. 2.46. Унификация атрибута

По смыслу это одно и то же значение номера отдела, поскольку в отделе реализуется проекты, которые ведут сотрудники того же отдела. ERwin унифицирует атрибуты и отображает на диаграмме только один атрибут Номер отдела.

Есть и другие случаи, когда унификация нежелательна. Например, когда два атрибута имеют одинаковые имена, но на самом деле они отличаются по смыслу и необходимо, чтобы это отличие отражалось в диаграмме. В этом случае необходимо использовать имена ролей атрибутов внешнего ключа (см. рис. 2.27).

Нормализация - процесс проверки и реорганизации сущностей и атрибутов с целью удовлетворения требований к реляционной модели данных. Нормализация позволяет быть уверенным, что каждый атрибут определен для своей сущности, значительно сократить объем памяти для хранения информации и устранить аномалии в организации хранения данных. В результате проведения нормализации должна быть создана структура данных, при которой информация о каждом факте хранится только в одном месте. Процесс нормализации сводится к последовательному приведению структуры данных к нормальным формам - формализованным требованиям к организации данных. Известны шесть нормальных форм:
