Сергей Маклаков - BPwin и Erwin. CASE-средства для разработки информационных систем

первая нормальная форма (1NF);

вторая нормальная форма (2NF);

третья нормальная форма (3NF);

нормальная форма Бойса - Кодда (усиленная 3NF);

четвертая нормальная форма (4NF);

пятая нормальная форма (5NF).

На практике обычно ограничиваются приведением данных к третьей нормальной форме (полная атрибутивная модель, FA, см. 2.2.1). В данном подразделе будут достаточно кратко рассмотрены первые три нормальные формы и, в качестве иллюстрации, четвертая нормальная форма.

Для углубленного изучения нормализации следует рекомендовать книгу К. Дж. Дейта "Введение в системы баз данных" (Киев;М.:Диалектика, 1998).

Нормальные формы основаны на понятии функциональной зависимости (в дальнейшем будет использоваться термин "зависимость"). Приведем формальное определение для функциональной зависимости.

Функциональная зависимость (FD).Атрибут В сущности Е функционально зависит от атрибута А сущности Е тогда и только тогда, когда каждое значение А в Е связало с ним точно одно значение В в Е, т. е. А однозначно определяет В.

Полная функциональная зависимость.Атрибут В сущности Е полностью функционально зависит от ряда атрибутов А сущности Е тогда и только тогда, когда В функционально зависит от А и не зависит ни от какого подряда А.

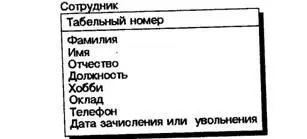

Рис. 2.47. Ненормализованная сущность "Сотрудник"

На рис. 2.47 в сущности Сотрудник значение атрибутов Фамилия, Имя и Отчество однозначно определяются значением атрибута Табельный номер, т. е. атрибуты Фамилия, Имя и Отчество зависят от атрибута Табельный номер. Функциональные зависимости определяются бизнес-правилами предметной области. Так, если оклад сотрудника определяется только должностью, то атрибут Оклад зависит от атрибута Должность; если оклад зависит еще, например, от стажа, то такой зависимости нет. В нижеследующих примерах будем считать для определенности, что такая зависимость есть.

Рассмотрим нормальные формы.

Первая нормальная форма (1NF).Сущность находится в первой нормальной форме тогда и только тогда, когда все атрибуты содержат атомарные значения. Среди атрибутов не должно встречаться повторяющихся групп, т. е. несколько значений для каждого экземпляра. На рис, 2 47 атрибуты Телефон и Хобби являются нарушением первой нормальной формы. Что будет, если у сотрудника несколько рабочих телефонов? Запись значения колонки через разделитель, например "124-56-78, 124-56-79, 124-56-90" или "Аквалангист, мотоциклист, шахматист", приводит к ряду проблем. Размера поля может не хватить для хранения данных (нельзя увеличивать список телефонов до бесконечности), по такой колонке невозможно построить индекс и т. д. и т. п. Сущность, приведенная на рис. 2.48, не является решением проблемы. Что будет, если у сотрудника появится четвертый телефон или третье хобби? Эту информацию будет негде хранить.

Рис. 2.48. Еще один пример ненормализованной сущности

Другой ошибкой нормализации является хранение в одном атрибуте разных по смыслу значений. На рис. 2.47 атрибут Дата зачисления или увольнения хранит информацию как о зачислении, так и об увольнении сотрудника. Если хранится только одно значение, то невозможно понять, какая именно дата внесена. Если внести атрибут-признак типа даты, тип можно будет определить, но останется возможность хранения только одной даты для каждого сотрудника.

Для приведения сущности к первой нормальной форме следует:

разделить сложные атрибуты на атомарные,

создать новую сущность,

перенести в нее все "повторяющиеся" атрибуты,

выбрать возможный ключ для нового РК (или создать новый РК).

установить идентифицирующую связь от прежней сущности к новой, РК прежней сущности станет внешним ключом (FK) для новой сущности.

На рис. 2.49 показана сущность Сотрудник, приведенная к первой нормальной форме.

Рис. 2.49. Сущность "Сотрудник", приведенная к первой нормальной форме

Вторая нормальная форма(2NF). Сущность находится во второй нормальной форме, если она находится в первой нормальной форме и каждый неключевой атрибут полностью зависит от первичного ключа (не должно быть зависимости от части ключа). Вторая нормальная форма имеет смысл только для сущностей, имеющих сложный первичный ключ.

Рис. 2.50. Сущность "Проект"

Предположим, сущность Проект содержит информацию о проекте, которым руководит сотрудник, причем информация содержится как непосредственно о проекте, так и о руководителе проекта (рис. 2.50). Атрибуты Фамилия, Имя, Отчество и Должность зависят только от атрибута Табельный номер руководителя, но вовсе не от Наименования проекта. Другими словами, имеется зависимость только от части ключа.

Для приведения сущности ко второй нормальной форме следует:

выделить атрибуты, которые зависят только от части первичного ключа, создать новую сущность;

поместить атрибуты, зависящие от части ключа, в их собственную (новую) сущность;

установить идентифицирующую связь от прежней сущности к новой (рис. 2.51).

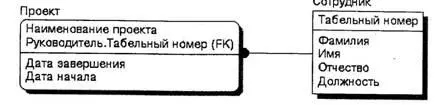

Рис. 2.51. Сущность "Проект", приведенная ко второй нормальной форме

Вторая нормальная форма позволяет избежать следующих аномалий при выполнении операций:

Обновление (UPDATE). Имеет место дублирование данных о сотруднике, если он руководит несколькими проектами. Если данные о сотруднике изменяются, необходимо менять несколько записей (по числу ведомых проектов).

Вставка (INSERT). Невозможно ввести данные о сотруднике, если он в данный момент не руководит проектами.

Удаление (DELETE). Если сотрудник временно прекращает руководство проектами, данные о нем теряются.

На рис. 2.51 показана сущность Проект, приведенная ко второй нормальной форме.

Третья нормальная форма (3NF).Сущность находится в третьей нормальной форме, если она находится во второй нормальной форме и никакой неключевой атрибут не зависит от другого неключевого атрибута (не должно быть взаимозависимости между неключевыми атрибутами).
