• Запись в таблице процессов, описывающая состояние процесса (раздел 6.1) и содержащая различную управляющую информацию, к которой ядро всегда может обратиться.

• Часть адресного пространства задачи, выделенная процессу, где хранится управляющая информация о процессе, доступная только в контексте процесса. Общие управляющие параметры, такие как приоритет процесса, хранятся в таблице процессов, поскольку обращение к ним должно производиться за пределами контекста процесса.

• Записи частной таблицы областей процесса, общие таблицы областей и таблицы страниц, необходимые для преобразования виртуальных адресов в физические, в связи с чем в них описываются области команд, данных, стека и другие области, принадлежащие процессу. Если несколько процессов совместно используют общие области, эти области входят составной частью в контекст каждого процесса, поскольку каждый процесс работает с этими областями независимо от других процессов. В задачи управления памятью входит идентификация участков виртуального адресного пространства процесса, не являющихся резидентными в памяти.

• Стек ядра, в котором хранятся записи процедур ядра, если процесс выполняется в режиме ядра. Несмотря на то, что все процессы пользуются одними и теми же программами ядра, каждый из них имеет свою собственную копию стека ядра для хранения индивидуальных обращений к функциям ядра. Пусть, например, один процесс вызывает функцию creat и приостанавливается в ожидании назначения нового индекса, а другой процесс вызывает функцию read и приостанавливается в ожидании завершения передачи данных с диска в память. Оба процесса обращаются к функциям ядра и у каждого из них имеется в наличии отдельный стек, в котором хранится последовательность выполненных обращений. Ядро должно иметь возможность восстанавливать содержимое стека ядра и положение указателя вершины стека для того, чтобы возобновлять выполнение процесса в режиме ядра. В различных системах стек ядра часто располагается в пространстве процесса, однако этот стек является логически-независимым и, таким образом, может помещаться в самостоятельной области памяти. Когда процесс выполняется в режиме задачи, соответствующий ему стек ядра пуст.

• Динамическая часть системного контекста процесса, состоящая из нескольких уровней и имеющая вид стека, который освобождается от элементов в порядке, обратном порядку их поступления. На каждом уровне системного контекста содержится информация, необходимая для восстановления предыдущего уровня и включающая в себя регистровый контекст предыдущего уровня.

Ядро помещает контекстный уровень в стек при возникновении прерывания, при обращении к системной функции или при переключении контекста процесса. Контекстный уровень выталкивается из стека после завершения обработки прерывания, при возврате процесса в режим задачи после выполнения системной функции, или при переключении контекста. Таким образом, переключение контекста влечет за собой как помещение контекстного уровня в стек, так и извлечение уровня из стека: ядро помещает в стек контекстный уровень старого процесса, а извлекает из стека контекстный уровень нового процесса. Информация, необходимая для восстановления текущего контекстного уровня, хранится в записи таблицы процессов.

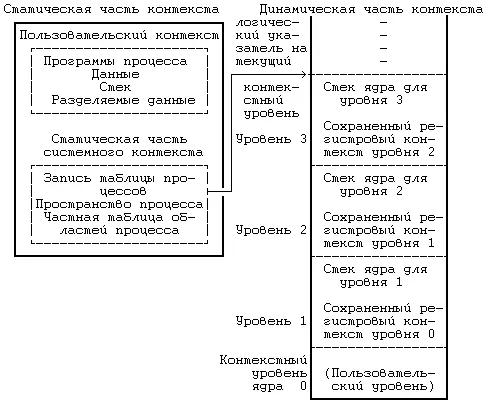

На Рисунке 6.8 изображены компоненты контекста процесса. Слева на рисунке изображена статическая часть контекста. В нее входят: пользовательский контекст, состоящий из программ процесса (машинных инструкций), данных, стека и разделяемой памяти (если она имеется), а также статическая часть системного контекста, состоящая из записи таблицы процессов, пространства процесса и записей частной таблицы областей (информации, необходимой для трансляции виртуальных адресов пользовательского контекста). Справа на рисунке изображена динамическая часть контекста. Она имеет вид стека и включает в себя несколько элементов, хранящих регистровый контекст предыдущего уровня и стек ядра для текущего уровня. Нулевой контекстный уровень представляет собой пустой уровень, относящийся к пользовательскому контексту; увеличение стека здесь идет в адресном пространстве задачи, стек ядра недействителен. Стрелка, соединяющая между собой статическую часть системного контекста и верхний уровень динамической части контекста, означает то, что в таблице процессов хранится информация, позволяющая ядру восстанавливать текущий контекстный уровень процесса.

Рисунок 6.8. Компоненты контекста процесса

Процесс выполняется в рамках своего контекста или, если говорить более точно, в рамках своего текущего контекстного уровня. Количество контекстных уровней ограничивается числом поддерживаемых в машине уровней прерывания. Например, если в машине поддерживаются разные уровни прерываний для программ, терминалов, дисков, всех остальных периферийных устройств и таймера, то есть 5 уровней прерывания, то, следовательно, у процесса может быть не более 7 контекстных уровней: по одному на каждый уровень прерывания, 1 для системных функций и 1 для пользовательского контекста. 7 уровней будет достаточно, даже если прерывания будут поступать в «наихудшем» из возможных порядков, поскольку прерывание данного уровня блокируется (то есть его обработка откладывается центральным процессором) до тех пор, пока ядро не обработает все прерывания этого и более высоких уровней.

Несмотря на то, что ядро всегда исполняет контекст какого-нибудь процесса, логическая функция, которую ядро реализует в каждый момент, не всегда имеет отношение к данному процессу. Например, если возвращая данные, дисковое запоминающее устройство посылает прерывание, то прерывается выполнение текущего процесса и ядро обрабатывает прерывание на новом контекстном уровне этого процесса, даже если данные относятся к другому процессу. Программы обработки прерываний обычно не обращаются к статическим составляющим контекста процесса и не видоизменяют их, так как эти части не связаны с прерываниями.

Как уже говорилось ранее, ядро сохраняет контекст процесса, помещая в стек новый контекстный уровень. В частности, это имеет место, когда система получает прерывание, когда процесс вызывает системную функцию или когда ядро выполняет переключение контекста. Каждый из этих случаев подробно рассматривается в этом разделе.

Система отвечает за обработку всех прерываний, поступили ли они от аппаратуры (например, от таймера или от периферийных устройств), от программ (в связи с выполнением инструкций, вызывающих возникновение «программных прерываний») или явились результатом особых ситуаций (таких как обращение к отсутствующей странице). Если центральный процессор ведет обработку на более низком уровне по сравнению с уровнем поступившего прерывания, то перед выполнением следующей инструкции его работа прерывается, а уровень прерывания процессора повышается, чтобы другие прерывания с тем же (или более низким) уровнем не могли иметь места до тех пор, пока ядро не обработает текущее прерывание, благодаря чему обеспечивается сохранение целостности структур данных ядра. В процессе обработки прерывания ядро выполняет следующую последовательность действий:
