Морис Бах - Архитектура операционной системы UNIX

1. Сохраняет текущий регистровый контекст выполняющегося процесса и создает в стеке (помещает в стек) новый контекстный уровень.

2. Устанавливает «источник» прерывания, идентифицируя тип прерывания (например, прерывание по таймеру или от диска) и номер устройства, вызвавшего прерывание (например, если прерывание вызвано дисковым запоминающим устройством). При возникновении прерывания система получает от машины число, которое использует в качестве смещения в таблице векторов прерывания. Содержимое векторов прерывания в разных машинах различно, но, как правило, в них хранится адрес программы обработки прерывания, соответствующей источнику прерывания, и указывается путь поиска параметра для программы. В качестве примера рассмотрим таблицу векторов прерывания, приведенную на Рисунке 6.9. Если источником прерывания явился терминал, ядро получает от аппаратуры номер прерывания, равный 2, и вызывает программу обработки прерываний от терминала, именуемую ttyintr.

Рисунок 6.9. Пример векторов прерывания

3. Вызов программы обработки прерывания. Стек ядра для нового контекстного уровня, если рассуждать логически, должен отличаться от стека ядра предыдущего контекстного уровня. В некоторых разработках стек ядра текущего процесса используется для хранения элементов, соответствующих программам обработки прерываний, в других разработках эти элементы хранятся в глобальном стеке прерываний, благодаря чему обеспечивается возврат из программы без переключения контекста.

4. Программа завершает свою работу и возвращает управление ядру. Ядро исполняет набор машинных команд по сохранению регистрового контекста и стека ядра предыдущего контекстного уровня в том виде, который они имели в момент прерывания, после чего возобновляет выполнение восстановленного контекстного уровня. Программа обработки прерываний может повлиять на поведение процесса, поскольку она может внести изменения в глобальные структуры данных ядра и возобновить выполнение приостановленных процессов. Однако, обычно процесс продолжает выполняться так, как если бы прерывание никогда не происходило.

алгоритм inthand /* обработка прерываний */

входная информация: отсутствует

выходная информация: отсутствует

{

сохранить (поместить в стек) текущий контекстный уровень;

установить источник прерывания;

найти вектор прерывания;

вызвать программу обработки прерывания;

восстановить (извлечь из стека) предыдущий контекстный уровень;

}

Рисунок 6.10. Алгоритм обработки прерываний

На Рисунке 6.10 кратко изложено, каким образом ядро обрабатывает прерывания. С помощью использования в отдельных случаях последовательности машинных операций или микрокоманд на некоторых машинах достигается больший эффект по сравнению с тем, когда все операции выполняются программным обеспечением, однако имеются узкие места, связанные с числом сохраняемых контекстных уровней и скоростью выполнения машинных команд, реализующих сохранение контекста. По этой причине определенные операции, выполнения которых требует реализация системы UNIX, являются машинно-зависимыми.

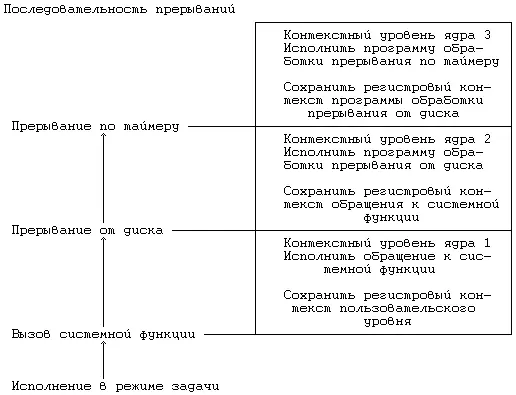

На Рисунке 6.11 показан пример, в котором процесс запрашивает выполнение системной функции (см. следующий раздел) и получает прерывание от диска при ее выполнении. Запустив программу обработки прерывания от диска, система получает прерывание по таймеру и вызывает уже программу обработки прерывания по таймеру. Каждый раз, когда система получает прерывание (или вызывает системную функцию), она создает в стеке новый контекстный уровень и сохраняет регистровый контекст предыдущего уровня.

Такого рода взаимодействие с ядром было предметом рассмотрения в предыдущих главах, где шла речь об обычном вызове функций. Очевидно, что обычная последовательность команд обращения к функции не в состоянии переключить выполнения процесса с режима задачи на режим ядра. Компилятор с языка Си использует библиотеку функций, имена которых совпадают с именами системных функций, иначе ссылки на системные функции в пользовательских программах были бы ссылками на неопределенные имена. В библиотечных функциях обычно исполняется команда, переводящая выполнение процесса в режим ядра и побуждающая ядро к запуску исполняемого кода системной функции. В дальнейшем эта команда именуется «внутренним прерыванием операционной системы». Библиотечные процедуры исполняются в режиме задачи, а взаимодействие с операционной системой через вызов системной функции можно определить в нескольких словах как особый случай программы обработки прерывания. Библиотечные функции передают ядру уникальный номер системной функции одним из машинно-зависимых способов — либо как параметр внутреннего прерывания операционной системы, либо через отдельный регистр, либо через стек — а ядро таким образом определяет тип вызываемой функции.

Рисунок 6.11. Примеры прерываний

Обрабатывая внутреннее прерывание операционной системы, ядро по номеру системной функции ведет в таблице поиск адреса соответствующей процедуры ядра, то есть точки входа системной функции, и количества передаваемых функции параметров (Рисунок 6.12). Ядро вычисляет адрес (пользовательский) первого параметра функции, прибавляя (или вычитая, в зависимости от направления увеличения стека) смещение к указателю вершины стека задачи (аналогично для всех параметров функции). Наконец, ядро копирует параметры задачи в пространство процесса и вызывает соответствующую процедуру, которая выполняет системную функцию. После исполнения процедуры ядро выясняет, не было ли ошибки. Если ошибка была, ядро делает соответствующие установки в сохраненном регистровом контексте задачи, при этом в регистре PS обычно устанавливается бит переноса, а в нулевой регистр заносится номер ошибки. Если при выполнении системной функции не было ошибок, ядро очищает в регистре PS бит переноса и заносит возвращаемые функцией значения в регистры 0 и 1 в сохраненном регистровом контексте задачи. Когда ядро возвращается после обработки внутреннего прерывания операционной системы в режим задачи, оно попадает в следующую библиотечную инструкцию после прерывания. Библиотечная функция интерпретирует возвращенные ядром значения и передает их программе пользователя.
