Распространению протокола РРР также помогла операционная система класса Windows NT, которая часто устанавливается на интернет-серверах (SLIP применяют для соединения с серверами, функционирующими на операционной системе UNIX).

Протокол Х.25, созданный в 1976 году и усовершенствованный в 1984 году, работает на физическом, канальном и сетевом уровнях модели взаимодействия ISO/OSI. Его разработкой занимался консорциум, состоящий из представителей многих телефонных компаний, и создавали его специально для использования на существующих телефонных линиях.

Учитывая год создания протокола, а соответственно и качество тогдашних телефонных линий, можно с уверенностью сказать, что протокол Х.25 – один из самых надежных. Когда создавался Х.25, цифровая телефонная линия была редкостью – использовалась в основном аналоговая. По этой причине в нем присутствует система обнаружения и коррекции ошибок, что существенно повышает надежность связи. В то же время она замедляет скорость передачи данных (максимальная – 64 Кбит/с). Однако этот факт не мешает использовать его там, где прежде всего требуется высокая надежность, например в банковской системе.

Frame Relay – еще один протокол, предназначенный для передачи данных по выделенной телефонной линии, который, кроме высокой надежности Х.25, обладает дополнительными полезными нововведениями. Поскольку передаваемые данные могут иметь формат видео, аудио или содержать электронную информацию, есть возможность выбирать приоритет передаваемого содержимого.

Еще одна особенность протокола Frame Relay – его скорость, которая достигает 45 Мбит/с.

Протокол AppleTalk – собственность компании Apple Computer, он был разработан для установки связи между компьютерами Macintosh.

Так же, как и TCP/IP, протокол AppleTalk представляет собой набор протоколов, каждый из которых отвечает за работу определенного уровня модели ISO/OSI.

В отличие от протоколов TCP/IP и IPX/SPX, стек протокола AppleTalk использует собственную реализацию физического и канального уровня, а не протоколы модели ISO/OSI (рис. 5.4).

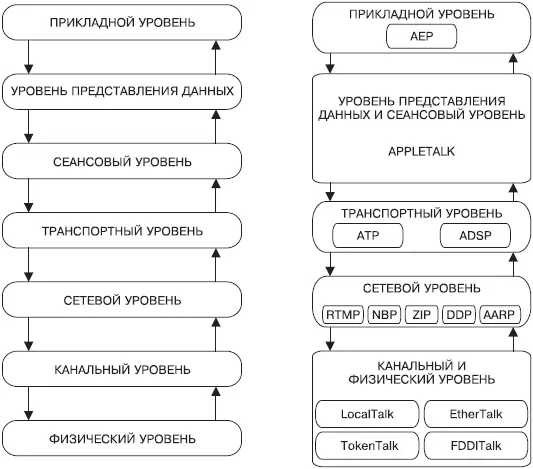

Рис. 5.4. Распределение протоколов стека AppleTalk по уровням модели ISO/OSI

Рассмотрим протоколы стека AppleTalk.

• DDP (Datagram Delivery Protocol) – отвечает за работу сетевого уровня. Его основное предназначение – организация и обслуживание процесса передачи данных без предварительной установки связи между компьютерами.

• RTMP (Routing Table Maintenance Protocol) – работает с маршрутными таблицами AppleTalk. Любая такая таблица содержит информацию о каждом сегменте, куда возможна доставка сообщений. Таблица состоит из номеров маршрутизаторов (порта), которые могут доставить сообщение к выбранному компьютеру, количества пунктов «пересадки», [14]параметров выбранных сегментов сети: скорости, загруженности и т. п.

• NBP (Name Binding Protocol) – отвечает за адресацию, которая сводится к привязке логического имени компьютера к физическому адресу в сети. Кроме процесса привязки имени, он отвечает за регистрацию, подтверждение, стирание и поиск этого имени.

• ZIP (Zone Information Protocol) – протокол, работающий в паре с протоколом NBP, помогая ему искать имя в рабочих группах или зонах. Для этого он использует информацию ближайшего маршрутизатора, создающего запрос по всей сети, где могут находиться компьютеры, входящие в заданную рабочую группу.

• ATP (AppleTalk Transaction Protocol) – один из протоколов транспортного уровня, отвечающий за транзакции. Транзакция – это набор из запроса, ответа на этот запрос и идентификационного номера, который присваивается данному набору. Примером транзакции может быть сообщение о доставке данных от одного компьютера другому. Кроме того, АТР умеет разбивать большие пакеты на более мелкие с последующей их сборкой после подтверждения о приеме или доставке.

• ADSP (AppleTalk Data Stream Protocol) – протокол, аналогичный ATP, отвечающий за доставку пакетов. Однако в данном случае происходит не одна транзакция, а гарантированная доставка, которая может повлечь за собой несколько транзакций. Кроме того, протокол гарантирует, что данные при доставке не потеряются и не будут дублироваться.

Какое бы количество компьютеров ни планировалось подключить к сети, для того чтобы такое подключение стало возможным вообще, требуется некоторое оборудование. Мало того, чем больше компьютеров – тем больше такого оборудования потребуется.

В данной главе описывается практически все оборудование, которое может потребоваться для создания, обслуживания и подключения к сети. Простому пользователю, возможно, и не нужно знать такие подробности, однако если вы участвуете в создании сети или просто хотите получить новые интересные знания, то эта глава – для вас.

Чтобы пользователь мог подключить свой компьютер к локальной сети, в его компьютере должно быть установлено специальное устройство – сетевой контроллер.

Сетевой адаптер выполняет множество заданий, самые главные из которых – кодирование/ декодирование информации и получение доступа к информационной среде при использовании уникального идентификатора (МАС-адрес).

Сетевые карты бывают в виде плат расширения (рис. 6.1), которые вставляют в соответствующий слот.

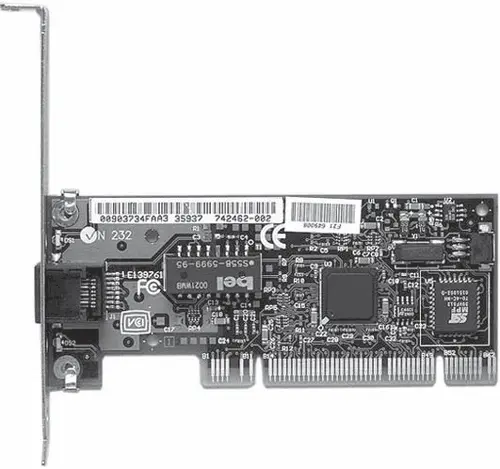

Рис. 6.1. Сетевая PCI-карта

Также сетевые карты могут быть встроенными в материнские платы (рис. 6.2), что сегодня встречается повсеместно.

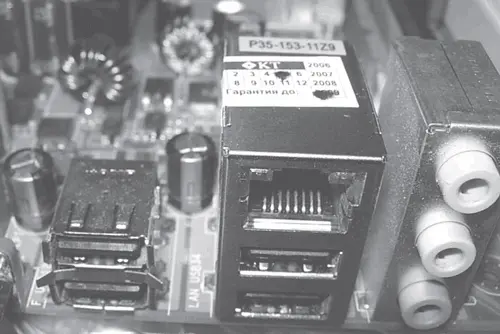

Рис. 6.2. Пример встроенной сетевой карты (верхний коннектор в центре)

Основными показателями сетевой карты можно считать поддерживаемый стандарт и тип подключения к компьютеру.

Поддерживаемый стандарт.Как вы уже знаете, существуют сети с разными сетевыми стандартами. Это означает, что сетевая карта должна обладать определенным типом коннектора (или коннекторов) и уметь работать с определенной скоростью обмена информацией. Наиболее важен в данном случае тип коннектора.

Тип коннектора сетевой карты зависит от выбора сетевой топологии и кабеля, по которому передаются данные. Существует несколько типов коннекторов: RJ-45 (для витой пары), BNC (для коаксиального кабеля) и ST, SC или FC (для оптоволокна). Они существенно различаются по конструкции, поэтому использовать коннектор не по назначению невозможно. Хотя существуют комбинированные сетевые адаптеры, которые содержат, например, RJ-45– и BNC-коннекторы. Но поскольку сеть на коаксиальном кабеле встречается все реже, то же самое происходит и с одноименными адаптерами.
