Опять же, сетевой стандарт требует от кабеля определенных характеристик, от которых напрямую зависит скорость и защищенность сети.

В связи со всем вышеперечисленным основными отличительными параметрами кабеля являются следующие:

• частотная полоса пропускания;

• диаметр проводников;

• диаметр проводника с изоляцией;

• количество проводников (пар);

• наличие экрана вокруг проводника (проводников);

• диаметр кабеля;

• диапазон температур, при котором качественные показатели находятся в норме;

• минимальный радиус изгиба, который допускается при прокладке кабеля;

• максимально допустимые наводки в кабеле;

• волновое сопротивление кабеля;

• максимальное затухание сигнала в кабеле.

Все эти параметры входят в понятие категории кабеля. Например, кабель на основе витой пары бывает пяти разных категорий. В этом случае чем выше категория, тем лучше показатели кабеля, тем больше у него пропускная способность.

Коаксиальный кабель (рис. 6.15), как правило, ассоциируется с такими стандартами сети, как «толстая» и «тонкая» Ethernet.

Рис. 6.15. Коаксиальный кабель

На рынке представлен достаточно широкий выбор коаксиального кабеля, однако для создания сетей используют только кабель разной толщины с волновым сопротивлением 50 Ом. [15]

Коаксиальный кабель состоит из следующих компонентов:

• центральный провод (жила);

• диэлектрический изолятор центрального провода;

• металлическая оплетка – экран (как правило, медный);

• внешний изолятор.

Чаще всего при построении сети применяют коаксиальный кабель марки RJ-58, хотя есть и другие, например RJ-8, RJ-174, RJ-178, РК-50 и т. д.

Кабель на основе витой пары (рис. 6.16) гораздо популярнее коаксиального, так как предлагает работу на более высоких скоростях передачи данных и лучшую расширяемость сети.

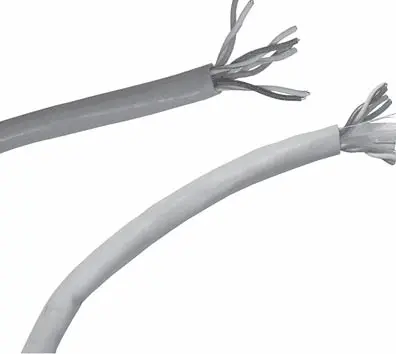

Рис. 6.16. Кабель на основе витой пары разных категорий

Основу такого кабеля составляют пары проводников, которые не только скручены между собой, но и закручены вокруг остальных таких же пар.

Каждой паре соответствует своя цветовая гамма, например первый из них – синий, другой – бело-синий. Кроме цветового отличия, каждая пара имеет свой номер и название.

При построении сети используют два типа кабеля – экранированный (Shielded Twisted-Pair, STP) и неэкранированный (Unshielded Twisted-Pair, UTP). Кроме того, кабели на основе витой пары делятся на шесть категорий, каждая из которых имеет определенные свойства. Чем выше категория, тем лучше характеристики кабеля. Например, для организации сети со скоростью передачи данных 100 Мбит/с используется кабель пятой категории.

Оптоволоконный кабель – кабель, строение которого коренным образом отличается от любых существующих кабелей.

В качестве физической среды передачи данных по кабелю используют свет (фотоны), сформированный лазером. В этом заключается главное преимущество оптоволокна, так как полностью исключаются электрические наводки (помехи). Таким образом, оптоволоконный кабель является самым защищенным, что очень важно для многих систем, например банков и государственных учреждений. Кроме того, учитывая малое затухание сигнала, длина сегмента оптоволоконного кабеля значительно превосходит длину любого другого кабеля и при определенных условиях может составлять более 100 км.

Однако достаточно высокая стоимость оборудования для формирования сигнала (света) и особенности прокладки (а именно, обжим коннекторов) сдерживают широкое распространение этой технологии. Тем не менее там, где требуется высокая скорость и защита, оптоволокно по праву заняло свое место.

Оптоволоконный кабель состоит из четырех частей: сердечника (сердечников), оболочки сердечника, прокладки и внешней оболочки (рис. 6.17). Сердечник, как правило, изготавливают из кварца или специального полимера. Свет, проходя через сердечник, отражается от оболочки, что позволяет проводить кабель с практически любым углом изгиба.

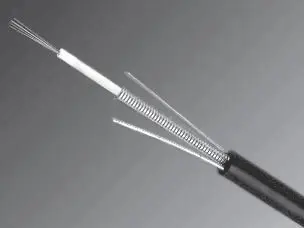

Рис. 6.17. Оптоволоконный кабель

Для механической защиты кабеля используют специальную прокладку, сделанную из пластика и кевралового волокна, придающего прочность. Дополнительную устойчивость к разрушениям обеспечивает тефлоновый слой.

Для прокладки оптоволоконных сетей используют два вида оптоволокна – одномодовыи и многомодовый, которые отличаются толщиной сердечника и оболочки. В зависимости от толщины сердечника кабели отличаются их количеством. Соответственно, одномодовыи кабель содержит один сердечник большей толщины, а многомодовый – несколько более тонких.

Однако главное отличие этих двух типов кабелей в их пропускной способности. Хотя многомодовый кабель при прокладке позволяет создавать участки с большими изгибами, его пропускная способность хуже, так как свет меньше отражается от оболочки сердечника. Кроме того, длина сегмента при этом значительно меньше (примерно в 50 раз).

Пропускная способность одномодового кабеля намного выше, однако он значительно дороже многомодового и более требователен к качеству прокладки.

Для прокладки проводной сети одного кабеля недостаточно. Кроме этого нужны еще коннекторы, розетки, короба, панели и т. д. Кроме всего прочего, также требуются определенные инструменты для обрезки и обжима кабелей. Понятно, что при использовании беспроводной сети без всего этого можно обойтись. Исключение составляют лишь комбинированные сети (например, беспроводная сеть с сегментами проводной сети).

В данном разделе рассмотрены практически все инструменты и материалы, необходимые для создания сети на коаксиальном кабеле. Инструменты и расходные материалы для создания оптоволоконной сети не рассматриваются, так как она слишком дорога в создании и ее лучше оставить специализированным фирмам, имеющим соответствующий опыт работ.

Как ни странно, но наиболее простая и «древняя» сеть требует наибольшего количества расходных материалов. Это еще один аргумент в пользу того, чтобы использовать более современную и скоростную сеть.

Существует несколько типов коннекторов для коаксиального кабеля. Наибольшее распространение получил обжимной коннектор BNC (Bayonet Nut Connector), применяемый для обжима концов коаксиального кабеля (рис. 6.18). Такой коннектор обеспечивает большую степень надежности, чем другие, например накручивающиеся на кабель.
