Такой кабель на обоих концах содержит коннекторы RJ-45, обжатые согласно принятым правилам в зависимости от выбранного стандарта.

Кросс-кабель используется только в сети на основе витой пары. Он является «родным братом» патч-корда и отличается от него только меньшей длиной. Данный кабель применяют специально для соединения портов на любом активном сетевом оборудовании с разъемами на кросс-панели, которая физически связана с кабелем, ведущим к конкретному сетевому порту.

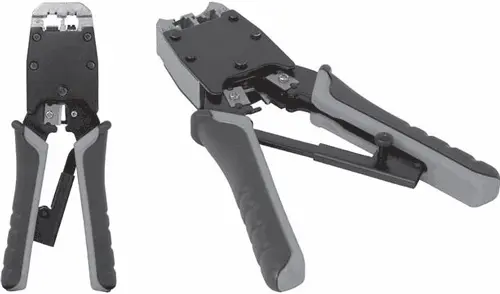

Для обжима кабеля на основе витой пары используют инструмент (рис. 6.30), похожий по принципу действия на инструмент для обжима коаксиального кабеля. Данное приспособление позволяет обрезать кабель, снимать внешнюю оболочку и, конечно, обжимать коннектор, то есть втискивать жилы проводников в контакты разъема.

Рис. 6.30. Инструмент для коннектора RJ-45

Очень часто этим инструментом можно обжимать разъемы для телефонной сети (RJ-11), имеющие более узкую форму и меньшее количество контактов.

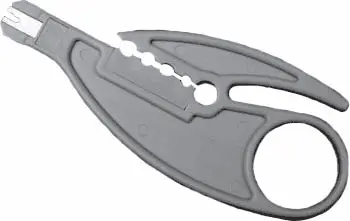

При монтаже сетевых розеток используют специальный нож-вставку (рис. 6.31).

Рис. 6.31. Инструмент для зажима проводников в сетевой розетке

С помощью этого инструмента можно вставлять проводники кабеля в контактные площадки сетевой розетки.

Прочитав предыдущие главы и приобретя необходимые знания, уже пора определиться с требованиями к будущей сети и выбрать один из вариантов ее создания.

Прежде чем приступить непосредственно к подготовке кабеля, обжиму коннекторов и т. п., стоит решить, чего же пользователь хочет от будущей сети. Лучше выразить это «чего» сначала на бумаге, перечислив по пунктам, а затем попробовать проанализировать и сопоставить с уже известными фактами.

Предназначение сети.В любом случае сеть должна выполнять поставленную перед ней задачу, а именно – обеспечивать пользователей необходимыми ресурсами: обмен файлами, хранение нужных данных, выход в Интернет, развлечения разного характера и т. п. Тем не менее сеть всегда ориентирована на конкретные условия использования и аудиторию.

Сеть может быть простая, из нескольких компьютеров, домашняя и офисного или корпоративного назначения с множеством компьютеров. Каждая из них несет свою функциональную нагрузку и особенности:

• обычная сеть является разновидностью офисной сети и отличается только размерами и требованиями;

• офисную или корпоративную сеть строят по строгим правилам, которые обеспечивают ей максимальную защищенность и функциональность;

• домашняя сеть – особый тип, ориентированный на использование в квартирах, домах и районах (при ее построении применяют свои правила, что обусловливает ее уникальность и особенность).

Количество пользователей сети.Этот факт решающим образом влияет на выбор класса сети. Чем больше пользователей подключено, тем большим запасом производительности она должна обладать.

С другой стороны, от этого зависит количество проблем, которые будут возникать при работе сети, что рано или поздно приводит к решению выбрать администратора.

К количеству пользователей также следует добавить еще серверы, сетевые принтеры и все остальные устройства, подключенные к сети. Все эти сетевые точки также будут нагружать сеть, хотя и не так активно, как «живые» пользователи.

Масштабность сети.При построении сети используют определенные стандарты, диктующие правила ее использования. Один из них – максимальная протяженность сегмента сети. Естественно, что реальная оценка протяженности будущей сети повлияет на выбор класса, поэтому обязательное условие – предварительная оценка расположения компьютеров и устройств сети, а также вычисление максимально длинного сегмента сети.

Пропускная способность сети– это величина, которую должна обеспечивать сеть при выполнении запросов пользователей, то есть это ее скорость.

Предположим, в сети установлен сервер базы данных, в которой хранят результаты деятельности крупного предприятия за несколько лет работы. Большое количество экономистов, бухгалтеров, менеджеров и разного рода специалистов целый день работают с сервером, на котором находится эта база. Сервер, как ему и положено, добросовестно трудится, пересылая нужную информацию пользователям. Теперь представьте, что к этим работникам присоединились еще пять, которые осваивают известную «рабочую» программу – игру Quake. В результате количество сетевых запросов настолько возрастает, что сеть не успевает обслуживать их все вместе, и начинают возникать разного рода задержки. Вот здесь и встает вопрос о пропускной способности: 10, 100 Мбит/с или более. Чем больше число, тем больше пропускная способность сети. Соответственно от этого показателя, то есть требований пользователей сети, зависит выбор ее класса.

Финансовые затраты.В зависимости от объема денежной наличности планируется и выбирается класс сети. Если ограничения в капиталовложениях нет, то стоит серьезно подумать об использовании стандарта lOOOBase, обеспечивающего максимальную сегодня производительность и отличную расширяемость, чего с лихвой хватит на десяток лет.

Предугадать, какого плана и масштаба сеть вы задумали, невозможно. Тем не менее рассмотрим реальные примеры сетей и выбор соответствующего класса для их построения (табл. 7.1–7.5).

Как видно из данных табл. 7.1, сеть совсем небольшая, компьютеры расположены в одном помещении.

Если используются старые компьютеры с комбинированными сетевыми картами, то можно рекомендовать топологию «общая шина» и стандарт 10Base-2 или 10Base-T. При этом вы не только сэкономите деньги, но и обеспечите достаточно приемлемую скорость передачи данных в 10 Мбит/с.

Если используются современные компьютеры и не хочется портить внешний вид комнаты, то можно рекомендовать функционирование беспроводной сети в инфраструктурном режиме. При этом точку доступа можно установить на подоконник и даже прикрыть ее каким-либо предметом, например вазоном.

В табл. 7.2 приведен пример небольшой офисной сети, характерной для большинства малых и средних частных предприятий, занимающихся неопределенного рода бизнесом: от продажи книг до реализации продуктов питания. Судя по количеству оборудования, офис состоит из 2–4 комнат.
