Вспомним принцип построения сети на основе коаксиального кабеля.

• Центральная магистраль кабеля с обоих концов «глушится» специальными коннекторами – терминаторами, внутри которых установлен резистор с сопротивлением 50 Ом. Делается это для блокирования дальнейшего распространения сигнала. Один из коннекторов обязательно должен заземляться, для чего используют специальную цепочку, закрепленную на нем.

Примечание

Многие игнорируют вопрос заземления, и напрасно, если, конечно, вы не хотите периодически заменять вышедшие из строя сетевые адаптеры. Кроме того, сеть постоянно будет давать разнообразные сбои. В конце концов все равно придется использовать заземление. Заземление должно быть основательным, а не заменяться обычным соединением с батареей отопления, что, кстати, совсем не приветствуется.

• Для подключения компьютера к центральной магистрали врезают Т-коннектор, имеющий отвод для подключения к выходу на сетевой карте компьютера. Т-коннектор – одноблочная структура, поэтому для его врезки в центральную магистраль концы кабеля должны быть снабжены коннекторами, которые вставляют с каждой стороны Т-коннектора.

• Если центральная магистраль была разрезана или оборвана случайно, то для восстановления сегмента, чтобы не готовить цельный кусок кабеля, можно использовать I-коннектор (барел-коннектор) или Т-коннектор.

Как видите, все очень просто. Осталось только осуществить задуманное. Главная задача заключается в подготовке отрезков кабеля нужной длины.

Совет

Готовя отрезки кабеля, увеличивайте их длину на 10–20 %. Как правило, лишние сантиметры уходят на более удобную прокладку и обжим коннекторов.

Отмерив отрезок кабеля нужной длины, отрежьте его, воспользовавшись резцами инструмента для обжима коннекторов (см. главу 6 рис. 6.24) или обычными ножницами.

Сделав нужное количество отрезков кабеля рассчитанной длины, переходите к следующему этапу.

Если для прокладывания кабеля используются пластиковые короба, то нужно подготовить их. Выбрав место, где будет проложен кабель, закрепите основу короба, уложите в него кабель и закройте крышкой. Как правило, в коробе остается достаточно места для укладки и других кабелей, например телефонного. Поэтому абсолютно спокойно используйте свободное место в коробе по своему усмотрению.

На концах короба должны остаться концы кабеля достаточной длины для создания петли нужного размера, которая должна свободно доставать до выхода на сетевой карте компьютера.

Затем следует обрезать концы кабеля, стараясь делать разрез ровным, – это избавит от повторного обрезания кабеля и уменьшения возможной полезной длины сегмента.

Чтобы снять с кабеля изоляцию и освободить центральный проводник, используется специальный инструмент (рис. 8.1), имеющий конструкцию, которая позволяет обрезать кабель сразу на двух уровнях: первый уровень – внешняя изоляции, второй – экран и внутренняя изоляция центрального проводника.

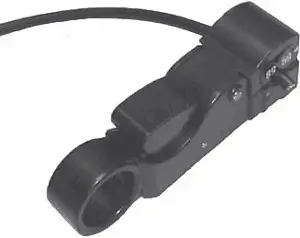

Рис. 8.1. Снимаем изолирующую оболочку

Прежде чем пытаться снять изоляцию с кабеля, потренируйтесь на каком-нибудь ненужном отрезке. Чтобы добиться идеального обрезания и снятия нужной изоляции на двух уровнях кабеля, в инструменте имеются специальные регулировочные отверстия. Поэтому в случае надобности используйте идущий в комплекте с инструментом шестигранник и отрегулируйте высоту режущих кромок. Чтобы снять изоляцию, достаточно два-три раза провернуть инструмент вокруг кабеля.

Совет

Количество поворотов инструментом также необходимо рассчитать. Если сделать лишний поворот, то режущая кромка может прорезать оболочку центрального проводника в неположенном месте. Поэтому обязательно потренируйтесь в этом деле.

Таким образом, требуется снять примерно 20 мм внешней оболочки (с 20 мм снимается примерно 8-10 мм внутренней оболочки вместе с окружающим ее медным экраном).

Откройте инструмент (нажав на среднюю часть, вы поднимете верхнюю, освобождая отверстие, в которое нужно вставить кабель) и вставьте в него конец кабеля. Делайте это так, чтобы с правой стороны инструмента торчал кусочек длиной 2–4 мм. После этого сделайте рассчитанное количество поворотов вокруг кабеля. Затем, потянув инструмент вправо, снимите обрезанные части кабеля.

Внимание!

Использование обжимного коннектора подразумевает, что экранирующая оболочка кабеля обрезается полностью. Если планируется использовать другой тип коннектора, то внешнюю изоляцию кабеля необходимо снимать, не повреждая экран.

Подготовить кабель можно также и с помощью обычного ножа. Однако не забывайте при этом правила очистки изоляции и, само собой, правила обращения с ножом.

Дальнейшая подготовка кабеля зависит от типа используемых для обжима коннекторов.

Подготовив кабель, можно переходить к установке BNC-коннекторов на кабель.

Различают три вида BNC-коннекторов, каждый из которых имеет свои преимущества и недостатки.

• Обжимные коннекторы– данный тип наиболее распространен среди создателей сети. Основная его функция – обеспечение надежного контакта и легкость обжима. Недостаток – одноразовость: при обрыве провода требуется новый коннектор, так как использовать старый невозможно в силу полученных при обжиме деформаций. Для обжима такого типа коннекторов используют специальный обжимной инструмент. При некоторой сноровке можно применять и обычные плоскогубцы.

• Накручивающиеся коннекторы– обеспечивают простоту монтажа, так как для этого не нужны дополнительные инструменты. Однако они очень чувствительны к натяжению кабеля, из-за чего нарушается контакт.

• Коннекторы под пайку– когда-то часто использовавшийся тип коннекторов, сегодня встречается редко. Основная причина – сложно найти в продаже. Еще один недостаток – сложность монтажа таких коннекторов, требующая наличия паяльника и опыта паяльных работ. Нарушение контакта при плохой припайке приводит к постоянным сбоям сети и к трудностям локализации места пропадания контакта.

Поскольку обжимные коннекторы более современны и удобны, для создания сети рекомендуется использовать именно их.

Таким образом, требуется выполнить описанные ниже действия (если у вас другой тип коннектора, то на определенном этапе алгоритма делайте то, что требует «природа» имеющегося устройства).

На предварительно подготовленный кабель наденьте металлическую трубочку (она в дальнейшем послужит для окончательного обжима корпуса коннектора). В накручивающемся коннекторе металлическая трубочка является частью корпуса и содержит внутреннюю резьбу. Аналогичным образом наденьте трубочку на кабель так, чтобы в дальнейшем ее можно было накрутить на него в сторону коннектора.
