На кончик внутреннего проводника наденьте латунный сердечник коннектора (рис. 8.2). Обязательно проследите, чтобы он покрывал весь оголенный проводник, вплоть до покрывающего его пластикового диэлектрика. Если этого не сделать, то в при вставке в коннектор непокрытый сердечником участок проводника может согнуться или, еще хуже, сломаться. Если участок оголенного проводника слишком длинный, то отрежьте лишнее, воспользовавшись резцами инструмента или ножницами.

Рис. 8.2. Надеваем на подготовленный кабель металлическую трубочку и латунный сердечник

Теперь нужно обжать латунный штырек (рис. 8.3), воспользовавшись соответствующим углублением в обжимном инструменте. Углубление такого размера всего одно, поэтому ошибиться сложно. Еще раз проверив, надет ли сердечник на проводник до конца, аккуратно установите его в углубление и сильным нажатием сожмите ручки инструмента.

Рис. 8.3. Обжимаем латунный штырек

Примечание

В коннекторе, рассчитанном на пайку, на данном этапе нужно припаять проводник к сердечнику. После того как конец проводника покажется из сердечника, покройте его канифолью. Далее приложите жало паяльника к соединению и прогрейте его, не используя припой, – в результате нагрева обе составляющие припаяются друг к другу, используя при этом минимальное количество припоя, которое всегда находится на жале паяльника.

Следующий шаг – установка коннектора и соединение его корпуса с экранирующей оболочкой. Здесь имеются некоторые различия для разных типов коннекторов, о чем упоминалось выше. Например, если используется обжимной коннектор, то его узкий конец сильно загоняется под внешнюю оболочку кабеля, тем самым обеспечивая плотный контакт с экраном. При этом экран обрезается полностью. Если используются коннекторы других типов, то экранирующая оболочка еще пригодится.

Наденьте корпус коннектора до упора. Проследите, чтобы латунный сердечник, вставленный в корпус, торчал из него почти на всю длину, иначе он не сможет плотно войти в разъем на сетевой карте. Далее, если этого требует коннектор, равномерно распределите медный экран по всей поверхности торца коннектора.

После этого требуется установить на коннектор (рис. 8.4) металлическую трубочку, ранее надетую на кабель. При использовании обжимного коннектора придется приложить достаточно много усилий, чтобы надеть эту трубку на коннектор до упора. Дело в том, что, вставив конец коннектора под внешнюю оболочку, вы тем самым увеличили диаметр кабеля и создали проблемы для свободного надевания трубочки. Тем не менее не бойтесь: так и должно было быть, поскольку таков принцип обжима коннектора. Соберитесь с духом и силами и задвиньте трубочку как можно ближе к основанию коннектора.

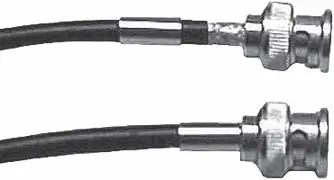

Рис. 8.4. Надеваем металлическую трубочку

Примечание

При использовании накручивающегося коннектора осторожным небыстрым движением накрутите металлическую трубку до упора в корпус.

Последний штрих – обжим металлической трубочки вокруг торца коннектора (только для обжимного коннектора). Раскройте инструмент (рис. 8.5) и найдите вырез нужного размера на рабочей поверхности пресса. По длине он совпадает с длиной металлической трубочки или немного меньше ее.

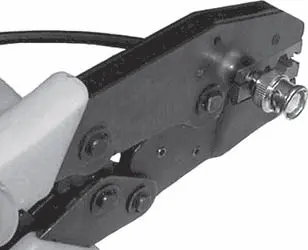

Рис. 8.5. Обжимаем коннектор с помощью обжимного инструмента

Установите в него коннектор так, чтобы поверхность пресса покрывала трубочку по всей ее длине. Сильным нажатием сожмите ручки инструмента. Инструмент снабжен специальным фиксатором, который издает щелчок, когда обжим коннектора закончен. Если такого фиксатора в инструменте нет или для обжима вы используете плоскогубцы, то сами определите момент окончания обжима.

В результате металлическая трубочка плотно сожмет торец корпуса разъема, приняв форму шестиугольника (по форме выреза на прессе инструмента).

Подобным образом поступите со всеми отрезками кабеля, обжав их коннекторами с обоих концов.

Установка Т-коннекторов и терминаторов – последний этап в создании сети, и для этого не нужны вспомогательные инструменты.

Т-коннектор просто включают в разрыв кабельной системы. При этом два коннектора, находящихся на концах кабеля, вставляют в Т-коннектор. На Т-коннекторе имеется два небольших выступа с противоположных сторон. Используя соответствующие прорези на BNC-коннекторе, зафиксируйте его, вставив до упора и немного провернув (рис. 8.6). Количество Т-коннекторов зависит от количества компьютеров, подсоединяемых к сети, поэтому, подключая компьютер к сети, установите на сетевую карту Т-коннектор и подсоедините к его разъемам кабель с обжатыми BNC-коннекторами.

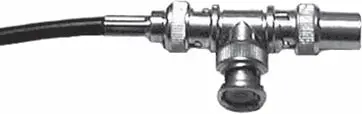

Рис. 8.6. Соединение Т-коннектора, BNC-коннектора и терминатора

Заглушек-терминаторов используют всего две. Каждую из них нужно надеть на конец кабельного сегмента. Как правило, это делают на крайних компьютерах: на один из концов Т-коннектора надевают терминатор (см. рис. 6.20). При этом один из терминаторов обязательно должен быть заземлен. Для этого он снабжен цепочкой с контактом на конце. Этот контакт можно прикрутить шурупом к любому заземленному предмету.

Проверить работоспособность сети можно после того, как будет соответствующим образом настроена операционная система компьютера (установлен сетевой клиент, протоколы, прописаны IP-адреса и т. д.). Можно также визуально удостовериться в работоспособности: если на сетевой карте светится индикатор, то, значит, все нормально.

Сеть, построенная с применением кабеля на основе витой пары, – самый распространенный тип сети. Произошло это благодаря ее легкой расширяемости и достаточному запасу производительности. Используя кабель пятой категории, можно добиться скорости передачи данных в 100 Мбит/с, чего вполне хватает для выполнения большинства задач. Мало того, если придерживаться стандартов обжима кабеля, то можно в дальнейшем использовать эту же кабельную проводку для модернизации сети до уровня Gigabit Ethernet.

Перед созданием сети нужно подготовиться к этому. Теоретические сведения никогда не будут лишними, скорее наоборот: их незнание может повлиять на работоспособность будущей сети.
