Александр Ватаманюк - Домашние и офисные сети под Vista и XP

Многие поставили использование домашней сети на коммерческую основу, и в этом нет ничего странного, ведь пользователь получает все, что ему нужно, не выходя из дома. Так почему бы и вам не попробовать создать подобную сеть?

Создание локальной сети, тем более домашней, требует определенных знаний и практики. Тем не менее, как и в случае с офисной сетью, домашнюю сеть также необходимо спроектировать и продумать все мелочи.

Проектирование играет огромную роль в любом начинании. Представьте себе, что автомобили создавались сразу же или многоэтажные дома строили безо всякого проекта. Насколько надежными были бы эти вещи? Ответ очевиден.

Что касается сети, то проектирование на начальном этапе поможет в будущем избежать множества трудностей и подводных камней. Мало того, именно на этапе проектирования определяется, сколько необходимо вложить денежных средств в создание сети и что еще может для этого понадобиться.

Как и в случае с проектированием офисной сети, необходимо будет выбрать будущую топологию сети и сетевой стандарт.

Практика показала, что для «домашней» сети наиболее оптимальной по соотношению цена/ качество/сложность в создании является топология «звезда» и сетевой стандарт 802.3 100Base-TX с возможными пересечениями с другими топологиями и стандартами. Очень большой плюс такой топологии – ее масштабируемость, то есть дальнейшее расширение, а именно это очень важно в «домашних» сетях.

Начать следует со сбора данных о том, сколько компьютеров будет в сети, как они расположены в квартире, как будет проложен кабель и вообще, можно ли его проложить в квартире. Имея на руках такую информацию, вооружитесь ручкой и листом бумаги, создайте предварительный проект сети, не забыв указать в нем все мелочи.

Далее следует проанализировать проект, чтобы определить необходимое сетевое оборудование и, что самое главное, его расположение. Стоит сказать, что сеть не сразу становится большой, все начинается с нескольких компьютеров. Тем не менее вопрос размещения оборудования очень важен, так как от этого зависит способ подключения пользователей, обслуживание оборудования, быстрый доступ к нему в случае выхода из строя и т. п. Очень часто в момент образования сети коммутатор, к которому подключаются все кабели, размещается у одного из пользователей или у главного инициатора создания сети. Такой подход оправдан, только если количество компьютеров в сети небольшое, например 3–5. В этом случае коммутатор располагается на балконе, а в оконной раме делается отверстие необходимого диаметра, достаточное, чтобы все идущие к коммутатору провода свободно проходили в это отверстие. Если количество компьютеров быстро увеличивается, то подобное размещение оборудования не подходит как минимум потому, что в скором времени к балкону будут тянуться десятки проводов и его владелец вынужден будет всегда находиться дома, чтобы в случае чего можно было получить доступ к этому оборудованию.

Именно поэтому и по другим причинам чаще всего активное оборудование размещают на самом верхнем этаже или даже чердаке, недалеко от вентиляционного окна. Единственное, что необходимо в этом случае сделать, – обеспечить электропитание и защиту оборудования от постороннего доступа.

Кабель прокладывается в зависимости от конкретных условий. Стоит отметить, что крайне нелишне и очень даже желательно будет предварительно договориться с жильцами дома и представителями жилищно-управленческих организаций этих домов о работах по проведению проводки. Благодаря этому вы сможете не только спокойно прокладывать кабель, но и получите ценную информацию о том, где и как проведена проводка, телефонный кабель и другие коммуникации и как лучше будет проложить ваш кабель.

Как показала практика, наиболее оптимальный способ прокладки кабеля – внешний, то есть вне дома. Такой способ прокладки объясняется следующим:

• проводка не требует особых усилий;

• прокладка кабеля никому не мешает;

• достигается наименьшая длина сегмента кабеля;

• подводка кабеля через окно – наиболее оптимальный способ, так как мало кто позволит или захочет провести 20–30 м кабеля по стенам квартиры с евроремонтом, дорогими обоями, плиткой и т. д.;

• легкая и быстрая замена поврежденного сегмента;

• удобный подвод кабеля к центру управления на техническом этаже или чердаке.

Перечисленный выше перечень – далеко не полный список преимуществ такого способа прокладки кабеля.

Самый главный аргумент использования внешней прокладки – легкость замены поврежденного сегмента кабеля. Как показала практика, кабель повреждается в основном умышленно (конкурирующая сеть, злобные соседи и т. д.). Именно поэтому гораздо выгоднее заменить свободно расположенный кабель, чем менять кабель в распределительных щитах по всему подъезду. Кроме того, провести десяток кабелей сквозь уже занятые коммуникационные каналы в распределительных щитах крайне сложно.

При прокладке кабеля вне помещения, то есть на открытом воздухе, следует придерживаться следующих правил.

• Прокладывая кабель вдоль стены, желательно использовать специальную гофрированную трубку. Поместив кабель в трубку, где это только возможно, прикрепите ее к стене с помощью любого способа. Концы трубки обязательно изолируйте, используя для этого строительную пену или силикон. Использование гофрированной трубки позволит по возможности исключить контакт кабеля с внешней средой. Кроме того, при обледенении снега на трубке она может сжиматься, не повреждая при этом кабель внутри.

Примечание

Если решено использовать гофрированную трубку, то не приобретайте самый дешевый ее вариант. Как показывает практика, дешевая гофра часто не выдерживает даже одного сезона: за одно жаркое лето трубка теряет свои свойства и легко трескается и рассыпается на части.

• При протягивании кабеля между домами обязательно используйте связующий трос (рис. 12.1). Если этого не сделать, то в скором времени кабель нужно будет менять: ветер, птицы, обледенение и т. д. сделают свое черное дело. Прежде всего установите трос, натянув его достаточно сильно.

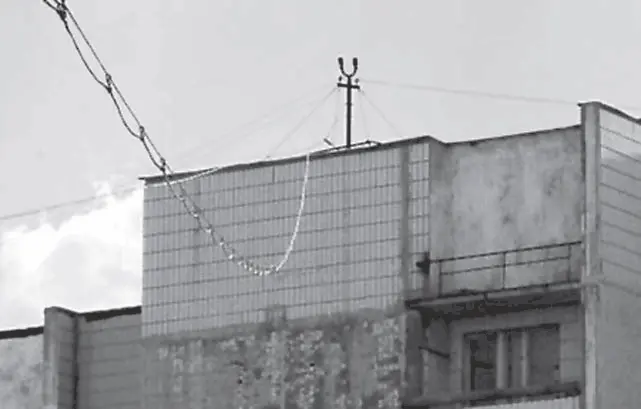

Рис. 12.1. Трос, «натянутый» между домами

Примечание

Со временем трос может растянуться по ряду причин, в частности от плохого крепления на концах, веса кабеля, сидящих на тросе птиц и т. д. (см. рис. 12.1). Поэтому от силы натяжения троса зависит долговечность кабеля, который будет к нему прикреплен.
