10. Вызывается процедура завершения драйвера файловой системы. После необходимого обслуживания вызывается диспетчер ввода-вывода, который планирует запуск асинхронного вызова процедуры. Асинхронный вызов запускается и копирует необходимые данные и код состояния в буфер пользовательского режима приложения резервного копирования. На этом этапе операцию ввода-вывода можно считать завершенной.

Стек ввода-вывода подсистемы хранения в семействе Windows Server описан в этой главе довольно подробно. Но помните, что стек подсистемы хранения не обслуживает устройства, поддерживающие несколько протоколов.

Чтобы повысить надежность и безопасность операционной системы Windows, компания Microsoft расширяет и улучшает методику сертификации и подписи драйверов. Поставщикам рекомендуется сертифицировать все обновления драйверов. Хорошим источником информации по этому вопросу может служить Web-узел компании Microsoft, в частности Web-страница по адресу: http://www.microsoft.com/hwdev/driver/drvsign. asp.

Операционная система Windows NT проектировалась в качестве многоуровневой и расширяемой, особенно в контексте подсистем хранения и ввода-вывода данных. Создание драйвера соответствующего типа (например, драйвера мини-порта SCSIPort или мини-драйвера Storport) позволяет без проблем добавить поддержку нового устройства.

Драйвер фильтрации позволяет добавить новые функции для Windows NT. Компания Microsoft использовала подобный драйвер при создании приложения Hierarchical Storage Management.

В целом создание драйверов Windows NT требует серьезных знаний в этой области и доступа к подходящему программному инструментарию.

1

Изначально системы хранения данных разрабатывались для мэйнфреймов и большинство из них были основаны на закрытых, частных технологиях. Для мини-компьютеров были созданы такие стандарты, как SCSI. С появлением персональных компьютеров серверные стандарты (SCSI и IDE) получили широкое распространенйе.

В этой главе рассматриваются системы хранения данных, подключенные к серверу (Direct Attached Storage – DAS), т.е. устройства, подключенные непосредственно к компьютеру под управлением Windows NT. В главе 1 описан стек ввода-вывода Windows NT в контексте подсистемы хранений данных. В этой главе внимание уделяется разработке стека ввода-вывода подсистемы хранения данных Windows NT для улучшения поддержки новых устройств Fibre Channel и SCSI. Подобные устройства воспринимаются Windows NT как подключенные непосредственно к компьютеру.

Аббревиатура SCSI расшифровывается как Small Computer System Interface (интерфейс для малых компьютеров), что на данный момент кажется нелогичным, поскольку устройства SCSI обычно подключены к высокопроизводительным серверам и являются наилучшим выбором для использования в качестве подсистемы хранения для многопроцессорных центров хранения данных. Стандарты SCSI утверждаются техническим комитетом Т10 ( http://www.tlO. org), подразделением Международного комитета INCITS (InterNational Committee for Information Technology Standards), который, в свою очередь, работает под эгидой Национального института стандартизации США (American National Standards Institute – ANSI; http://www. ansi.org).

Шина SCSI изначально разрабатывалась в качестве параллельной архитектуры отправки данных по 8- или 16-разрядной шине. Существовали и последовательные версии архитектуры SCSI, например SSA (Serial Storage Architecture) и 1394. До определенного времени эти архитектуры (особенно SSA) разрабатывались отдельно и лишь позднее были включены в проект стандарта SCSI-3. Оба стандарта – как SSA, так и 1394 – практически не используются на рынке корпоративных подсистем хранения данных, однако достаточно широко распространены на рынке потребительских устройств.

За годы своего существования стандарты SCSI были значительно усовершенствованы, появилось множество версий, которые различаются следующими параметрами:

ширина шины данных;

быстродействие шины данных;

количество устройств, которые могут быть подключены к одной шине;

электрические и механические характеристики шины;

максимальная длина шины;

тип архитектуры шины – последовательная или параллельная. Хотя SCSI исторически ассоциируется с параллельными шинами, компьютерная индустрия активно движется в сторону последовательной архитектуры, и стандарты SCSI не являются исключением.

Обратите внимание: SCSI представляет собой не единый стандарт, а определенный набор стандартов. В одних стандартах заложены механические и электрические характеристики, в других – наборы команд, которые должны быть реализованы устройствами. Эти стандарты реализуются и в других устройствах, например Fibre Channel.

В табл. 2.1 приведены различные стандарты SCSI и их характеристики.

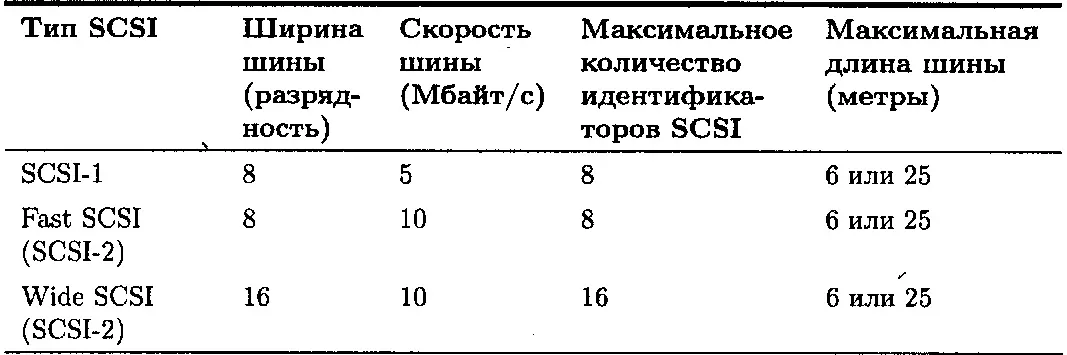

Таблица2.1. Стандарты и характеристики SCSI

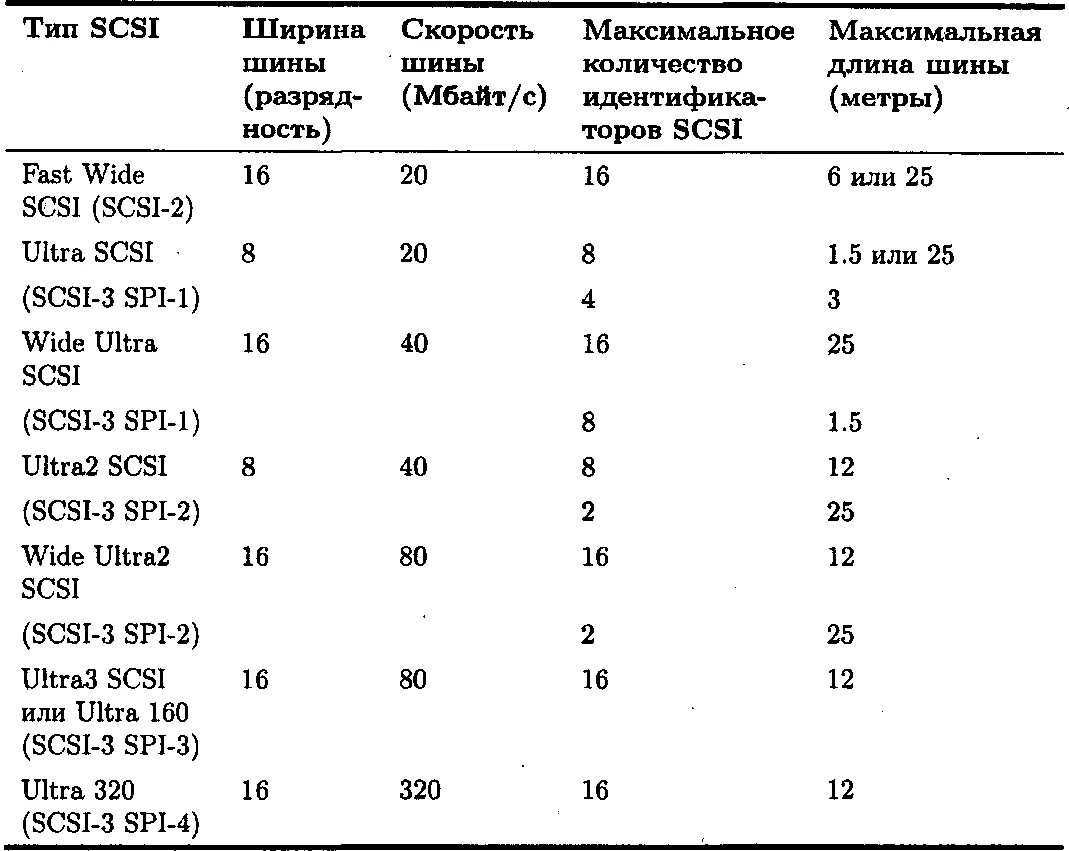

Окончание табл. 2.1

Более старые стандарты, например SCSI-1, сегодня считаются морально устаревшими. Последний стандарт, SCSI-3, на самом деле представляет собой не единую спецификацию, а целое семейство спецификаций, развитие которых продолжается. Таким образом, SCSI следует рассматривать в качестве стандарта, определяющего набор команд и других спецификаций, относящихся к физической реализации этого интерфейса. Очевидно, что определенный стандарт можно взять в качестве основы для реализации нового носителя. Примером может служить тенденция к реализации набора команд SCSI для Fibre Channel и SSA. На данный момент к самым популярным устройствам относятся Ultra SCSI и SCSI-3.

Важным параметром считается баланс между расстоянием от устройства до адаптера шины и количеством устройств SCSI, которые можно подключить к шине. Чем больше количество устройств, подключенных к шине, тем

короче должна быть шина. Меньшее количество устройств позволяет удлинить шину. Кроме того, максимальная длина шины зависит от ее электрических характеристик. Обратите внимание, что эти рассуждения касаются исключительно интерфейса SCSI. Новые реализации, например iSCSI (см. главу 8), в значительной степени отменяют старые ограничения на расстояние, поскольку могут передавать команды и результаты их выполнения на большие расстояния, используя транспортный протокол IP.ч

Устройства SCSI последовательно подключаются к контроллеру. Каждое устройство, подключенное к шине, получает уникальный идентификатор. Идентификаторы SCSI не назначаются произвольно, так как используются для определения относительного приоритета устройства при конкуренции за пропускную способность шины данных между устройствами.
