При загрузке драйверов и перечислении ими соответствующих устройств списки устройств передаются обратно интерфейсу РпР. При этом формируется дерево устройств, демонстрирующее схему их логического и физического взаимодействия. Обратите внимание, что РпР может только создать дерево; граф устройств не поддерживается. Таким образом, при использовании РпР дочерний узел может содержать только один родительский узел.

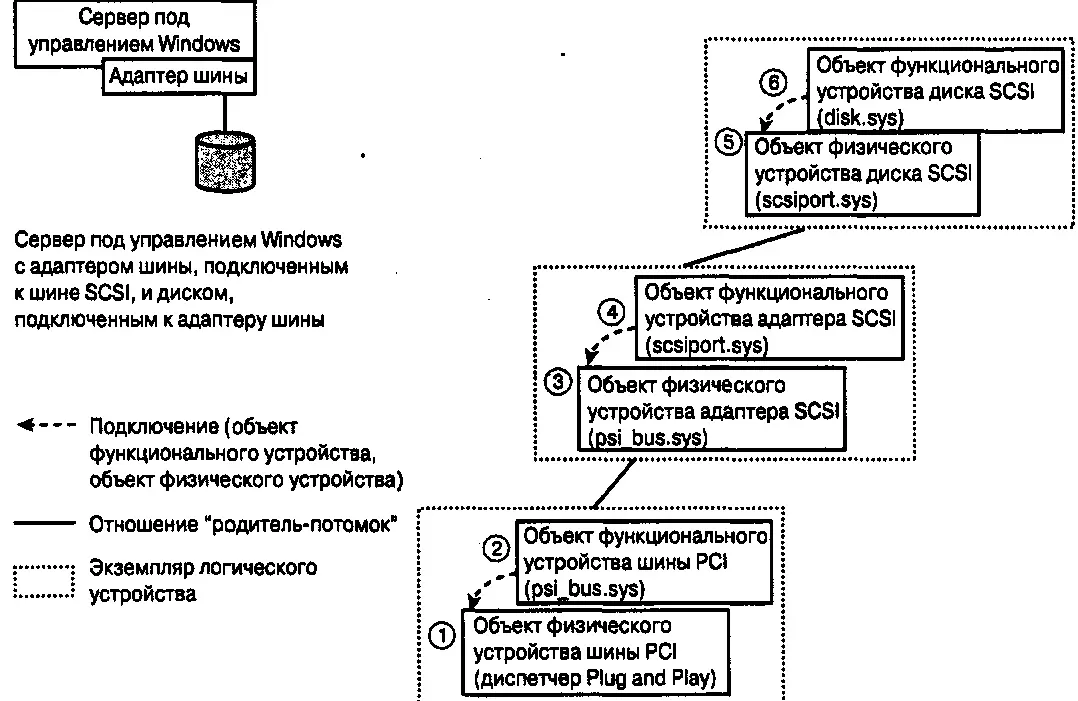

На рис. 1.6 в верхнем левом углу иллюстрируется несложная системная конфигурация – сервер Windows NT с одним адаптером шины и одним диском, подключенным к этому адаптеру. Другие периферийные устройства, которые обычно подключены к компьютерам под управлением Windows NT, на рисунке не показаны.

Рис. 1.6.Дерево драйверов устройств

На рис. 1.6 представлен подробный обзор лишь некоторых компонентов с рис. 1.5. В частности, на рис. 1.6 не показаны уровень управления томами и уровень файловых систем, в отличие от уровней драйверов классов и портов на рис. 1.5. Начиная с нижней правой области рис. 1.6, последовательность формирования дерева устройств выглядит так, как описано ниже.

Выполняемый модуль Windows NT (в частности, диспетчер РпР) создает объект физического устройства для драйвера шины PCI.

Драйвер шины PCI, в свою очередь, создает объект функционального устройства для шины PCI и подключает его к объекту физического устройства.

Кроме того, драйвер шины PCI идентифицирует (перечисляет) адаптеры и обнаруживает адаптер шины SCSI, после чего создает для него объект физического устройства. Чтобы не усложнять диаграмму на рис. 1.6, другие адаптеры, подключенные к шине PCI, в данный момент не рассматриваются.

Диспетчер РпР загружает драйвер SCSIPort и после инициализации последнего вызывает его через входную точку входа AddDevice. При этом

драйверу в качестве параметра передается объект физического устройства, созданный драйвером шины PCI. Драйвер SCSIPort создает объект функционального устройства для устройства шины. Драйвер порта подключает созданный объект функционального устройства к объекту физического устройства, созданному драйвером шины PCI.

Как уже отмечалось, драйвер может функционировать по-разному, и в данном случае драйвер SCSIPort действует в качестве драйвера шины, перечисляя устройства, которые подключены к шине SCSI. Драйвер обнаруживает диск и сообщает о нем диспетчеру РпР, который загружает драйвер класса диска (disk. sys). После инициализации драйвер класса диска вызывается через входную точку AddDevice и в качестве параметра получает объект физического устройства, который создается драйвером SCSI.

Драйвер класса диска создает объект функционального устройства для диска, подключенного к адаптеру шины, и подключает его к объекту физического устройства, созданному драйвером SCSIPort. На самом деле адаптер шины может быть подключен к промышленному коммутатору Fibre Channel, за счет чего адаптер главной шины перечислит намного больше устройств. В данном случае описываемая ситуация намеренно упрощена. Кроме того, стек устройств на этом не заканчивается. Дальнейшее обсуждение стека устройств, которое затрагивает уровни управления томами и файловых систем, приводится в следующем разделе.

Обратите внимание на взаимодействие двух драйверов для создания экземпляров таких логических устройств, как драйвер шины PCI и драйвер SCSIPort. Это вполне логично, так как устройство, с одной стороны, подключается к шине PCI, а с другой – обеспечивает работу интерфейса шины SCSI. Таким образом, одно устройство имеет характеристики как устройства PCI, так и устройства SCSI, поэтому оно должно обрабатываться одновременно драйвером шины PCI и драйвером SCSIPort.

На этом этапе можно вернуться к рис. 1.5 и рассмотреть уровень управления томами. Тома – это логические элементы, которые создаются, чтобы упростить управление устройствами хранения данных. Физические диски, которые подключаются через интерфейсы IDE или SCSI, могут быть логически разбиты на разделы (partitions). Раздел – это физически непрерывный набор секторов диска. Из разделов определенным образом формируется том. Такая комбинация разделов может предоставлять дополнительные возможности: например, несколько разделов могут быть объединены для создания тома, размер которого превышает размер каждого из физических дисков. Еще одним примером может быть создание зеркального тома на основе двух разделов, размер которых совпадает. Дисковые тома рассматриваются более подробно в главе 6. На данном этапе эта тема затрагивается для описания схемы управления томами в Windows NT с помощью драйвера программного устройства.

Рис. 1.7. Дерево объектов устройств для стека томов

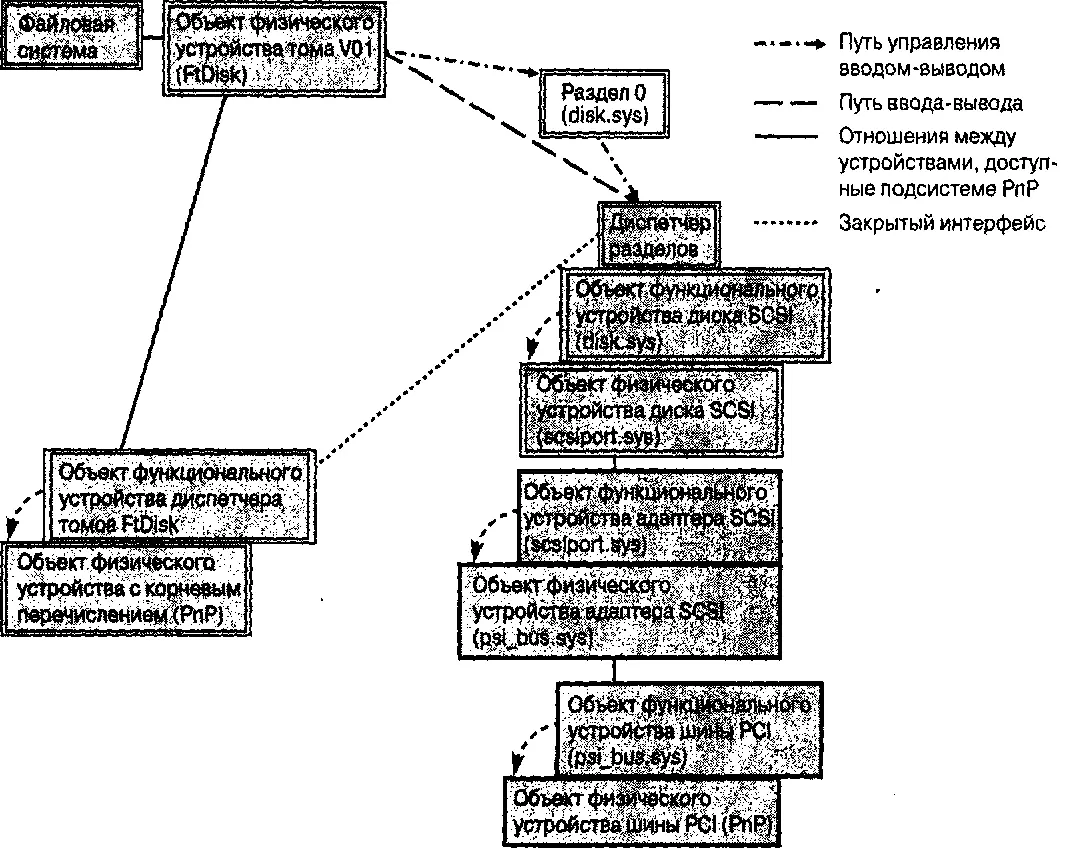

В Windows 2000, Windows ХР и Windows Server 2003 поддерживается три различных диспетчера томов: FtDisk, Microsoft Logical Disk Manager и VERITAS Volume Manager. Все они подробно рассматриваются в главе 6. В данном случае в качестве примера будет использоваться базовый диспетчер томов Microsoft FtDisk Manager. Дерево устройств с другими диспетчерами томов также описано в главе 6. Дерево устройств на рис. 1.7 иллюстрирует системную конфигурацию с одним подключенным диском SCSI, содержащим два раздела, которые, в свою очередь, формируют один том.

Для понимания принципов работы диспетчеров томов рассмотрим рис. 1.7, начиная с нижнего правого угла. Подсистема РпР и драйверы шины PCI взаимодействуют для создания объектов физического и функционального устройств для шины PCI. После идентификации устройств, подключенных к шине PCI, драйвер шины PCI создает объект физического устройства для адаптера шины SCSI. Драйвер SCSIPort создает объект функционального устройства для адаптера шины SCSI. Затем драйвер SCSIPort и драйверы класса диска создают объект физического устройства и объект функционального устройства для одного диска, который подключен к шине SCSI. До этого момента на рис. 1.7 вкратце дублировалось содержимое рис. 1.6. -

Диспетчер разделов представляет собой драйвер фильтрации более высокого уровня (драйверы фильтрации рассматриваются в разделе 1.7.7), который регистрируется в подсистеме Windows NT РпР для Получения уведомлений о создании драйвером класса диска новых объектов устройств. Диспетчер разделов появился впервые в Windows 2000 и используется в Windows ХР и Windows Server 2003. Диспетчер разделов взаимодействует с диспетчерами томов (на рис. 1.7 это диспетчер FtDisk) с помощью частных интерфейсов и передает уведомление о создании устройства диспетчеру разделов. Обнаружив все дисковые разделы, которые формируют том, диспетчер тома создает объект устройства, представляющего данный том. Диспетчер разделов обеспечивает уведомление подсистемы РпР относительно удаления объекта устройства или раздела (например, при удалении раздела). Диспетчер разделов связывается с драйвером FtDisk для предоставления последнему информации о динамически добавляемых и удаляемых разделах.
