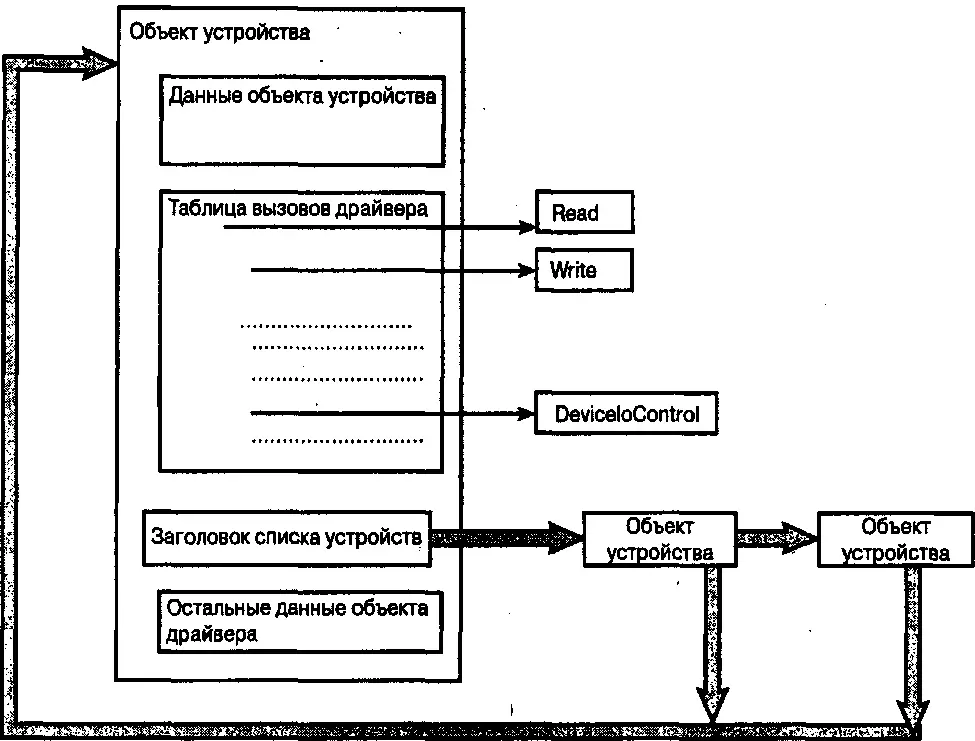

Рис. 1.3. Архитектура объекта устройства Windows NT

3. Объект фильтра устройства (filter device object – DO) представляет собой устройство для драйвера фильтра.

На рис. 1.3 демонстрируются основные структурные элементы объекта драйвера.

К важным элементам объекта драйвера относится таблица вызовов. В ней определены различные стандартные функции, которые реализуются драйвером устройства. В зависимости от конкретной структуры драйвера, некоторые из этих функций должны быть реализованы в обязательном, а некоторые – в произвольном порядке. На рис. 1.3 показаны только функции Read, Writeи DeviceIoControl,однако существует и множество других. Для получения дополнительной информации можно обратиться к инструментарию разработки драйверов Windows.

Устройства, функции которых реализуются с помощью драйвера, описываются посредством объектов устройств (PDO, FDO и DO). Все устройства представлены в связном списке. Заголовок связного списка хранится в объек-

те драйвера, что демонстрируется в нижней левой области рис. 1.3. Обратите внимание, что указатель на объект драйвера в объекте устройства позволяет просмотреть структуру данных, найти объект драйвера и вызвать соответствующую функцию по таблице вызовов.

Для взаимодействия с драйверами режима ядра многоуровневая операционная система Windows NT использует интерфейсы на основе пакетов данных. Пакеты, которые используются для связи с драйверами, называются пакетами запроса ввода-вывода (I/O request packets – IRP). К драйверу может подключаться другой драйвер или подсистема ввода-вывода.

Пакеты IRP выделяются в невыгружаемой памяти – важнейшем системном ресурсе. Пакеты запроса ввода-вывода выделяются и поддерживаются в очереди, связанной с определенным потоком. Операционная система Windows NT поддерживает готовность к работе некоторого количества пакетов IRP, размещенных в выделенном [3] Термин "выделенный список" относится к ситуации, когда некий важный системный элемент (например, пакеты IRP) содержится в отдельном списке и может быть успешно перемещен из одного списка в другой (например, список пакетов IRP, присоединенных к определенному потоку). списке, что позволяет после запроса быстро назначать пакеты драйверу или диспетчеру ввода-вывода.

На рис. 1.4 показано, что пакет запроса ввода-вывода имеет заголовок фиксированного размера и непостоянное количество элементов стека ввода- вывода. Элементы стека ввода-вывода представляют структуры данных для отдельных драйверов, которые будут обрабатывать IRP. Таким образом, каждый драйвер, который обрабатывает пакет запроса ввода-вывода, получает закрытую область данных в стеке пакета. При выделении и отправке пакета драйверу требуется формирование стека достаточного объема для каждого драйвера, который будет обрабатывать пакет. Если драйвер попытается получить доступ к несуществующему элементу стека IRP, это может привести к появлению ошибок в работе системы. Таким образом, пакет запроса ввода- вывода, который может использоваться для одной цепи стека драйвера, не всегда подходит для другой цепи этого стека.

На рис. 1.4 демонстрируется, что заголовок пакета запроса ввода-вывода содержит различные поля данных, перечисленные ниже.

Тип запроса (синхронный или асинхронный).

Тип операции запроса (операция страничного ввода-вывода или операция, выполняемая без промежуточного кэширования).

Указатель на буфер для операции ввода-вывода.

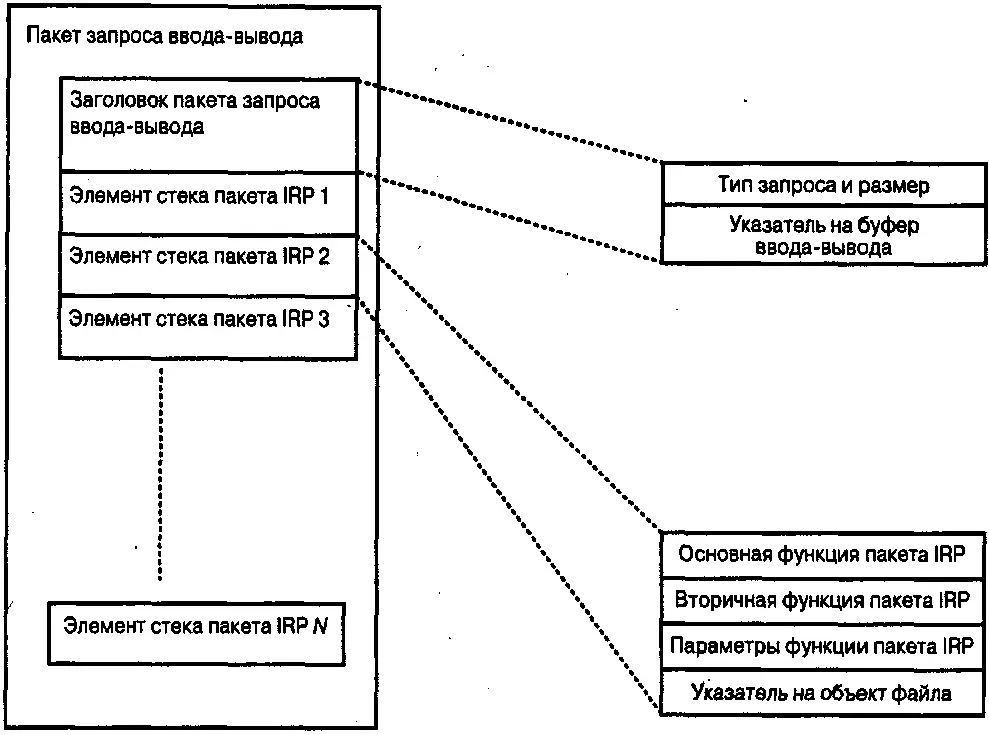

Рис. 1.4.Структура пакета запроса ввода-вывода

Статус блока ввода-вывода, который представляет состояние пакета запроса ввода-вывода. Этот статус меняется при обработке пакета различными драйверами.

Информация, необходимая для обработки отмены IRP в случае отмены операции ввода-вывода, указанной в пакете (например, после достижения тайм-аута или по команде пользователя, который решил, что операция выполняется слишком долго).

Указание области возникновения запроса ввода-вывода (в пользовательском режиме или режиме ядра).

Кроме того, на рис. 1.4 показано, что каждый элемент стека содержит информацию, относящуюся к конкретному драйверу. Ниже приведено несколько примеров информации, которая содержится в элементе стека.

Код основной функции (чтение, запись и операция по управлению устройством).

Код вторичной функции, который уточняет необходимое действие и применяется только вместе с соответствующим кодом основной функции.

Параметры функции, например параметры управления устройством.

Указатель на объект файла.

Структура пакета запроса ввода-вывода содержит элемент, указывающий на текущий элемент» стека пакета. Драйвер отвечает за изменение значения этого элемента перед передачей пакета следующему драйверу в цепочке драйверов. Каждый активный пакет запроса ввода-вывода размещается в очереди, связанной с потоком, который содержит пакеты запроса ввода-вывода, связанные с вводом-выводом, запрошенным этим потоком.

В ответ на полученные пакеты драйвер может создавать вторичные пакеты IRP, которые могут обрабатываться одновременно, имитируя параллельную обработку. Это позволяет ускорить обработку ввода-вывода данных. Конечно, в этом случае существуют определенные ограничения: например, операция записи на ленту не может быть разделена на несколько параллельных операций.

Все драйверы устройств Windows имеют одинаковую структуру. Каждый драйвер имеет объект драйвера, который создается диспетчером ввода-вывода при загрузке драйвера. В разделе 1.4 представлены структуры данных, которые относятся к драйверам устройств, в том числе и объекты драйверов. В этом разделе описываются процедуры, реализуемые драйвером, а также другие характеристики драйвера устройства хранения данных.

Драйвер устройства Windows реализует множество стандартных процедур, причем некоторые из них обязательны для выполнения, а некоторые – нет, что зависит от свойств драйвера. Ниже перечислены основные стандартные процедуры.

• Обязательная процедура инициализации , которая используется драйвером для подготовки рабочего окружения и собственной инициализации, а также для настройки объектов устройств (в том числе их подключения в соответствующие цепочки стека драйверов). Эта процедура вызывается диспетчером ввода-вывода при загрузке драйвера.
