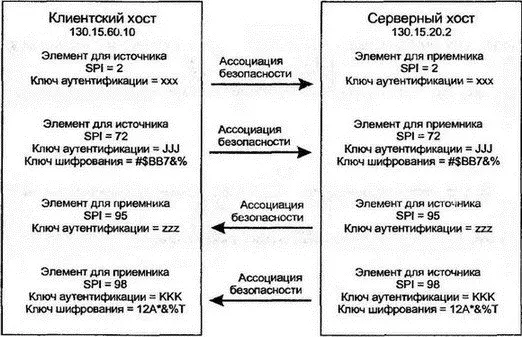

Рис. 24.3.Несколько ассоциаций безопасности для клиента и сервера

Рассмотрим таблицы ассоциаций безопасности с добавленными в них дополнительными элементами для администратора и ключами шифрования. В таблице 24.3 приведена информация о приемнике на сервере, а в таблице 24.4 — об источнике у клиента. Появились отдельные новые SP1 для исходных пользователей 130.15.60.10 и для администратора, находящегося по тому же адресу.

Таблица 24.3 Информация безопасности об источнике в 130.15.20.2

Таблицы 24.3 и 24.4 включают параметры безопасности для однонаправленных ассоциаций безопасности с источником, находящимся в клиенте 130.15.60.10, и точкой назначения на сервере 130.15.20.2. Отдельный набор параметров должен быть определен для обратного направления — от сервера-источника к клиенту-приемнику. Здесь снова разработчики конкретной системы должны решить, использовать ли те же самые ключи в обоих направлениях или присвоить различные ключи для трафиков клиент-сервер и сервер-клиент.

Таблица 24.4 Информация безопасности об источнике в 130.15.60.10

Сценарий 3 показан на рис. 24.4. Цель состоит в том, чтобы сделать невидимым для внешнего мира весь трафик, который компания XYZ посылает через недоверенную сеть. Для этого используется инкапсуляция в режиме туннеля , т.е. датаграммы шифруются и инкапсулируются внутри других датаграмм.

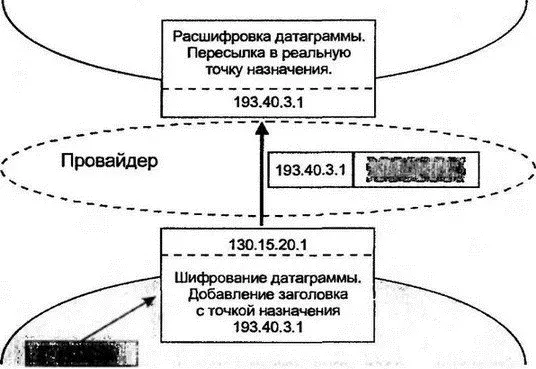

Рис. 24.4.Трафик в туннеле между двумя сетями

Когда датаграмма с точкой назначения в сети 193.40.3 достигает граничного маршрутизатора для сети 130.15, он зашифровывает всю эту датаграмму, включая заголовки. Он подставляет временный (открытым текстом) IP-заголовок и пересылает датаграмму через сеть провайдера на граничный маршрутизатор сети 193.40.3. Можно подставить и другие заголовки (например, отдельный заголовок аутентификации для взаимодействия маршрутизатор-маршрутизатор). В маршрутизаторе-приемнике временный заголовок удаляется, датаграмма дешифрируется и отправляется в истинную точку назначения. В данном случае ассоциации безопасности устанавливаются между двумя граничными маршрутизаторами.

Мы рассмотрели некоторые конкретные примеры, чтобы познакомится с основной структурой безопасности. В целом можно использовать обычный набор механизмов для защиты пересылаемого трафика:

■ Между хостами

■ Между маршрутизаторами

■ Между хостом и маршрутизатором

■ Между маршрутизатором и хостом

Если хост назначения имеет более одного IP-адреса, следует установить отдельные параметры ассоциации безопасности для каждого адреса. Не существует никаких ограничений на реализацию аутентификации, целостности данных и конфиденциальности.

В сценарии 2 безопасность определена для уровней пользователя и роли. При необходимости можно еще глубже структурировать безопасность. Более того, параметры безопасности могут конфигурироваться на основе важности информации (например, "не секретно" или "совершенно секретно"). Обслуживание множества различных параметров следует переложить на хорошее приложение.

Рассмотрим реализацию безопасности более детально.

Безопасность одновременно управляет только одним направлением обмена. Для обеспечения безопасности коммуникации источника и получателя каждый из них должен хранить набор параметров, например:

■ Адрес источника

■ Используемый алгоритм аутентификации и целостности данных

■ Используемый алгоритм конфиденциальности

■ Секретные ключи и другую необходимую для алгоритмов информацию

■ Ограничения по времени на ключи

■ Ограничение по времени на ассоциации безопасности

■ Гриф секретности (например, "не секретно" или "совершенно секретно")

Ассоциация безопасности формально определяется как набор защищенных параметров, которые поддерживают безопасность однонаправленного взаимодействия между источником и приемником. Из приведенных выше сценариев видно, что:

■ Хост источника может применять один набор параметров для пересылки данных в точки назначения.

■ Хост может использовать несколько ассоциаций безопасности для различных хостов точек назначения. Ассоциации выбираются на основе идентификатора пользователя, роли или важности информации.

Каждому набору параметров безопасности в каждой из точек назначения присваивается цифровой идентификатор, называемый индексом параметров безопасности (Securuty Parameter Index — SPI). Некоторым наборам стандартных параметров значение SPI присваивает IANA.

Одинаковые SPI могут использоваться для различных точек назначения. Наборы параметров (Назначение=A, SPI=300) и (Назначение=В, SPI=300), скорее всего, будут различными. Другими словами, набор параметров идентифицируется как SPI, так и точкой назначения.

Для реализации безопасности в IP версий 4 и 6 применяются заголовки Authentication Header и Encapsulating Security Payload Header .

Если для аутентификации используется резюме сообщения, заголовок Authentication Header (заголовок аутентификации) выполняет две задачи:

■ Проверяет отправителя, поскольку настоящий отправитель должен знать секретный ключ для вычисления резюме сообщения.
