■ Проводится обмен кадрами Network Control Protocol для выбора и конфигурирования используемых протоколов сетевого уровня.

■ Данные выбранного протокола пересылаются по связи в кадрах PPP. Каждый кадр имеет поле заголовка, идентифицирующее тип протокола для содержащихся в кадре данных.

■ Для завершения связи применяется обмен кадрами Link Control и Network Control.

Заголовок кадра PPP похож на заголовок HDLC, но содержит одно дополнительное поле для идентификации протокола следующего уровня. На рис. 4.8 показан формат кадра PPP с датаграммой IP. Адресное поле имеет значение X'FF (широковещательная рассылка), а управляющее поле — X'03 (нечисловая информация). Дополнительное поле протокола (protocol field) имеет значение X'00-21, что соответствует пересылке датаграмм IP. Номера для протоколов определены в документе RFC Assigned Numbers (присвоенные номера) от IANA.

Рис. 4.8.Формат кадра PPP, переносящего датаграмму IP

Может показаться не очень разумным включение одних и тех же октетов адреса и управления в каждый кадр. Партнеры на каждом конце связи PPP могут работать в режиме сжатия (compression) для исключения этих полей.

Значения в поле протокола указывают, является ли содержимое кадра сообщением Link Control или Network Control, либо полезной информацией (например, датаграммой IP). При установке связи по PPP поле протокола имеет длину 16 бит, но далее при пересылке полезной информации его длина может быть сокращена до 8 бит. Следовательно, датаграмма может быть пакетирована более эффективно (см. рис. 4.9).

Рис. 4.9.Кадр PPP в сжатом формате

Еще одной возможностью в PPP является сжатие методом Вана Джекобсона, позволяющее исключить лишние байты, пересылаемые в сеансе TCP. Заголовки IP и TCP вместе имеют длину от 40 байт и более. Сжатие методом Вана Джекобсона уменьшает типичную 40-байтовую комбинацию до 3, 4 или 5 байт. Для этого оба партнера должны сохранять первоначальные заголовки. При изменениях во время сеанса TCP будут пересылаться только измененные значения в заголовках. Поскольку большая часть используемой в заголовках информации имеет статическую природу, объем пересылаемых изменений будет незначителен.

Рабочая группа по PPP решила и несколько дополнительных проблем, которые могут возникнуть при использовании связей "точка/точка".

Протокол PPP часто используется для удаленных коммуникаций и связи мобильного пользователя по коммутируемым соединениям. Коммутируемые соединения (dialup connection) иногда применяются для связи локальных сетей подразделений компании с сетью главного офиса.

Перед тем как разрешить внешней системе соединиться с сетью по коммутируемому соединению, следует провести аутентификацию такой системы. В настоящее время PPP поддерживает два способа аутентификации:

■ Простой протокол аутентификации по паролю (Password Authentication Protocol — PAP). В этом случае используются идентификатор пользователя и его пароль, которые вкладываются в кадры, пересылаемые по связи в процессе ее создания.

■ Протокол аутентификации по взаимной проверке (Challenge Handshake Authentication Protocol — CHAP).

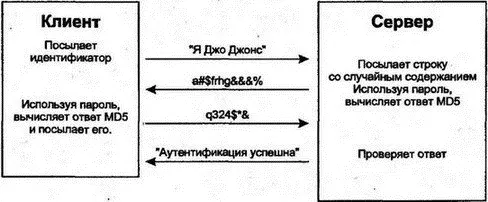

Метод взаимной проверки был рассмотрен в главе 3 и не представляет особых трудностей при изучении. Как показано на рис. 4.10:

1. По связи открытым текстом пересылается имя пользователя.

2. Удаленный партнер отвечает случайным проверочным сообщением.

3. Локальная система вычисляет резюме сообщения (используя содержание сообщения и пароль пользователя как входную информацию) и отсылает обратно ответ.

4. Удаленный партнер на основе пароля выполняет те же самые вычисления и сравнивает полученные результаты.

Рис. 4.10.Взаимная проверка в PPP

Подглядывающий за работой сети злоумышленник будет видеть при каждом установлении соединения различные бессмысленные байты. При использовании 16-байтового пароля практически невозможно определить его, подглядывая за сетевым соединением.

Часто PPP используется между двумя маршрутизаторами. Иногда со временем ухудшается качество соединения. Было бы неплохо заранее определять опасное состояние связи, для чего предусматривается автоматическое выполнение некоторых операций. Например, маршрутизатор может завершить коммутируемое соединение и провести повторный набор телефонного номера для воссоздания этого соединения. Если аналогичная проблема возникает в выделенной линии, то, возможно, придется временно переключить трафик на резервный канал связи.

В PPP реализован очень простой и эффективный способ проверки качества связи. При мониторинге состояния связи подсчитывается количество посланных и полученных кадров и октетов с учетом игнорируемых и ошибочных. Периодически полученный отчет передается на другой конец связи.

Такие сведения позволяют провести анализ произошедших в связи событий. Например, если за определенный интервал времени было послано 100 000 октетов, а партнер успешно получил только 50 000, то ясно, что со связью не все в порядке.

Протокол интерфейса последовательной линии связи (Serial Line Interface Protocol — SLIP), созданный до PPP, обеспечивает уже устаревшие методы пересылки датаграмм IP по последовательной линии связи.

SLIP — наиболее примитивный из всех разработанных протоколов. Датаграмма IP просто пересылается по последовательной линии, байт за байтом. SLIP маркирует конец датаграммы специальным разделительным байтом: 11000000 (X'C0). Что же произойдет, когда такой байт появится в самой датаграмме? Передающая часть SLIP использует Esc-последовательность, которую принимающая часть SLIP преобразует обратно в реальные данные:

С0 в данных → DB DC

DB в данных → DB DD

Обычно SLIP используется для соединения компьютеров PC, Macintosh и Unix с сетями IP по коммутируемым соединениям. Отметим, что SLIP не обеспечивает проверки FCS, передавая выявление ошибок на более высокие уровни. SLIP не обеспечивает пересылки никаких протоколов, кроме IP.

Протокол SLIP со сжатием (Compressed SLIP — CSLIP) является улучшенной версией протокола SLIP, производящей сжатие заголовков TCP/IP методом Вана Джекобсона и обеспечивающей лучшую производительность, чем SLIP.

SLIP можно использовать между хостами, хостом и маршрутизатором или между маршрутизаторами. На рис. 4.11 показан коммуникационный сервер, поддерживающий работу неинтеллектуальных терминалов ASCII и коммутируемые соединения с терминалами по SLIP. Для трафика SLIP данное устройство работает как маршрутизатор IP.
