Подзаголовок SNAP содержит вводную часть (introducer) со следующим далее старым знакомым — кодом типа Ethernet. Вводная часть имеет прекрасное название — уникальный организационный идентификатор (Organizationally Unique Identifier — OUI). Он определяет, кто несет ответственность за присвоение номеров протоколов.

Вводная часть (OUI) для кодов типа Ethernet (см. рис. 4.14) имеет значение X'00-00-00. Отдельный OUI со значением X'00-80-C2 служит для введения номеров различных протоколов мостов.

Рис. 4.14. Кадр 802.3 с заголовком LLC 802.2 и подзаголовком SNAP

Стандарт 802.3 содержит описание носителя Ethernet, протокола доступа к носителю CSMA/CD и формата MAC-кадров. В соответствии со стандартами комитета 802 заголовок 802.2 должен включаться в МАС-кадр 802.3.

На рис. 4.14 показан результат размещения датаграммы IP в кадре 802.3/802.2.

■ Отметим, что в отличие от DIX Ethernet третье поле заголовка кадра 802.3 содержит сведения о длине информации, которая следует далее (за исключением заполнителя) вместо кода типа Ethernet. Длина определяется в 8 октетов полей LLC и SNAP. Далее мы увидим, что в заголовке IP размещается поле длины датаграммы, хотя для IP это значение является избыточным.

■ DSAP и SSAP имеют значения X'AA, указывая на следующий далее подзаголовок SNAP.

■ Поле управления содержит X'03, что означает нечисловую информацию — так же, как и в HDLC.

■ Вводная часть поля SNAP содержит X'00-00-00, указывая на следующий далее тип Ethernet (который имеет значение X'08-00).

Другие протоколы (например, IPX или DECnet) имеют похожие кадры — нужно только подставить правильные значения для типов Ethernet.

Отметим, что 8 дополнительных октетов добавлены без каких-либо изменений в функциях IP. Именно поэтому многие реализации продолжают использовать старую спецификацию формата DIX Ethernet. Сетевые адаптеры Ethernet Network Interface Card (интерфейсные карты сети Ethernet) и их программные драйверы обычно поддерживают оба стандарта, а при конфигурировании пользователь может выбрать нужный вариант.

Часто термин Ethernet применяют как для старой DIX, так и для реализации IEEE 802.3/802.2. Иногда очень важно разделять эти понятия, поскольку системы, сконфигурированные для работы с DIX, не могут взаимодействовать с системами, сконфигурированными для 802.3/802.2.

Ознакомимся со взглядом IEEE на сетевой мир. С появлением локальных сетей 802 IEEE разделил сетевой уровень 2 (уровень связи данных) на два подуровня (см. рис. 4.15).

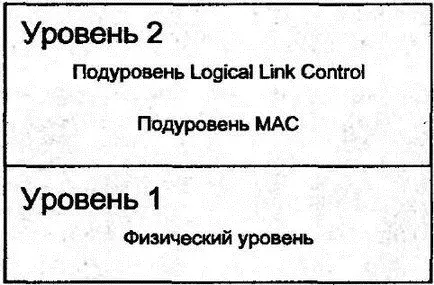

Рис. 4.15.Уровни для локальных сетей 802

Подуровень MAC обеспечивает правила доступа к носителю — слушать и пересылать для 802.3 или ждать маркера для 802.5. Этот же уровень определяет первую часть заголовка кадра, которая содержит физические адреса источника и назначения.

Подуровень Logical Link Control описывает формат заголовка LLC. Он же определяет достаточно сложные правила для коммуникаций в те моменты, когда производится нумерация, подтверждение пересылки, управление потоком и повторная пересылка кадров с использованием уровня связи данных. Связи, обеспечивающие такие возможности, называются связями типа 2 (Type 2). Существует несколько протоколов, включая SDLC, LAPB или LAPD, которые выполняют коммуникации в локальных сетях с помощью связей типа 2.

Разумеется, датаграммы IP требуют только указания на подуровне Logical Link Control сведений о включении в кадр датаграммы IP. Обычно IP работает поверх протокола связи типа 1 .

По требованию IEEE локальные сети Token-Ring, token bus и FDDI должны включать заголовок LLC 802.2 и подзаголовок SNAP для пересылки протокола IP или иных протоколов с кодом типа Ethernet. Для них не существует укороченного формата.

Те же самые поля LLC и SNAP определяют вложенный протокол, как показано на рис. 4.14, а именно:

X'AA-AA-03-00-00-00 ( тип Ethernet )

Локальные сети Token-Ring были представлены компанией IBM, а позднее IEEE стандартизировал их как протокол 802.5. Станции в сети Token-Ring образуют физическое кольцо.

Идея управления доступом к носителю (MAC) на основе маркера, или жетона, достаточно проста. Специальный кадр, называемый маркером (token), передается по кольцу от станции к станции. Когда станция получает такой маркер, она должна отправить данные дальше в течение ограниченного интервала времени. По завершении этого интервала удерживающая маркер станция обязана переслать его следующей станции.

Хотя основная идея не требует пояснений, для протокола пересылки маркера по кольцу нужны более сложные механизмы, чем для сети Ethernet. В частности, протокол для уровня MAC спецификации 802.5 включает процедуры связывания и разъединения кольца Token-Ring, идентификации ближайших соседей, выявления неисправной станции или потерянного маркера, предотвращения циклической пересылки данных и решения проблем с сигналами. Для различных функций 802.5 определяются разные заголовки MAC-уровня. Тип пересылающего данные протокола указывается через заголовки LLC и SNAP, размещенные за информационным полем маршрутизации (Routing Information Field) кадра Token-Ring.

Стандарт 802.4 описывает широкополосную шину локальной сети на основе коаксиального кабеля, в которой используется маркер для управления доступом к носителю. 802.4 является частью набора протоколов автоматизации производства (Manufacturing Automation Protocol), предлагаемых для использования в промышленных условиях. Сигналы в широкополосном коаксиальном кабеле не подвержены влиянию электромагнитных помех, связанных с промышленным производством. Использование протокола с пересылкой маркера позволяет достичь предсказуемого расписания доступа к локальной сети. Однако 802.4 никогда не имел широкого распространения.

Волоконно-оптический интерфейс для распределенных данных (Fiber Distributed Data Interface — FDDI) со скоростью пересылки в 100 Мбит/с часто используется в локальных сетях для создания магистральных соединений, объединяющих низкоскоростные сегменты локальных сетей.

■ FDDI в первую очередь предназначен для использования с волоконно-оптическим кабелем, хотя в отдельных частях сети могут применяться витые пары.

■ Как показано на рис. 4.16, основу FDDI составляет одиночное (или двойное) кольцо, называемое транком (trunk). Станции могут соединяться непосредственно с транком или подключаться к нему через концентраторы. Допустимо подключение к транку древовидной структуры из концентраторов и станций.
