Сидни Фейт - TCP/IP Архитектура, протоколы, реализация (включая IP версии 6 и IP Security)

1. Приложение на сервере указывает TCP на закрытие соединения.

2. TCP сервера посылает заключительный сегмент (Final Segment — FIN), информируя своего партнера о том, что данных для отправки больше нет.

3. TCP клиента посылает ACK в сегменте FIN.

4. TCP клиента сообщает своему приложению, что сервер хочет закрыть соединение.

5. Клиентское приложение сообщает своему TCP о закрытии соединения.

6. TCP клиента посылает сообщение FIN.

7. TCP сервера получает FIN от клиента и отвечает на него сообщением ACK.

8. TCP сервера указывает своему приложению на закрытие соединения.

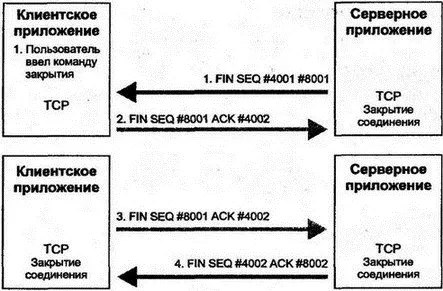

Рис. 10.11.Закрытие соединения

Обе стороны могут одновременно начать закрытие. В этом случае обычное закрытие соединения завершается после отправки каждым из партнеров сообщения ACK.

Каждая из сторон может запросить внезапное завершение (abrupt close) соединения. Это допустимо, когда приложение желает завершить соединение или когда TCP обнаруживает серьезную коммуникационную проблему, которую не может разрешить собственными средствами. Внезапное завершение запрашивается посылкой партнеру одного или нескольких сообщений reset (сброс), что указывается определенным флажком в заголовке TCP.

Получатель TCP загружается поступающим потоком данных и определяет, какой объем информации он сможет принять. Это ограничение воздействует на отправителя TCP. Представленное ниже объяснение данного механизма является концептуальным, и разработчики могут по-разному реализовать его в своих продуктах.

Во время установки соединения каждый из партнеров выделяет пространство для входного буфера соединения и уведомляет об этом противоположную сторону. Обычно объем буфера выражается целым числом максимальных размеров сегмента.

Поток данных поступает во входной буфер и сохраняется в нем до пересылки в приложение (определяемое портом TCP). На рис. 10.12 показан входной буфер, способный принять 4 Кбайт.

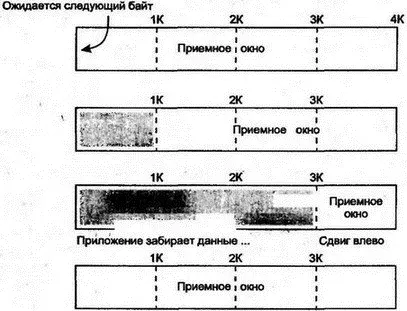

Рис. 10.12.Приемное окно входного буфера

Буферное пространство заполняется по мере поступления данных. Когда приложение-получатель забирает данные из буфера, освободившееся место становится доступным для новых поступающих данных.

Приемное окно (receive window) — любое пространство во входном буфере, еще не занятое данными. Данные остаются во входном буфере, пока не будут задействованы целевым приложением. Почему приложение не забирает данные сразу?

Ответить на этот вопрос поможет простой сценарий. Предположим, что клиент переслал файл на сервер FTP, работающий на очень загруженном многопользовательском компьютере. Программа FTP далее должна прочитать данные из буфера и записать их на диск. Когда сервер выполняет операции ввода/вывода на диск, программа ожидает завершения этих операций. В это время может запуститься другая программа (например, по расписанию) и, пока программа FTP запустится снова, в буфер уже поступят следующие данные.

Приемное окно расширяется от последнего подтвержденного байта до конца буфера. На рис. 10.12 сначала доступен весь буфер и, следовательно, доступно приемное окно в 4 Кбайт. Когда поступит первый Кбайт, приемное окно сократится до 3 Кбайт (для простоты мы будем считать, что каждый сегмент имеет размер в 1 Кбайт, хотя на практике это значение меняется в зависимости от потребностей приложения). Поступление следующих двух сегментов по 1 Кбайту приведет к сокращению приемного окна до 1 Кбайта.

Далее приложение примет 3 Кбайт данных из буфера, освобождая место для приема следующей информации. Мысленно это можно представить как сдвиг окна влево. А в буфере доступными станут уже 4 Кбайт.

Каждый посланный приемником ACK содержит сведения о текущем состоянии приемного окна, в зависимости от которого регулируется поток данных от источника.

По большей части размер входного буфера устанавливается во время запуска соединения, хотя стандарт TCP и не оговаривает реализации управления этим буфером. Входной буфер может увеличиваться или уменьшаться, осуществляя обратную связь с отправителем.

Что произойдет, если поступивший сегмент можно разместить в приемном окне, но он поступил не по порядку? Обычно считается, что все реализации хранят поступившие данные в приемном окне и посылают подтверждение (ACK) только для целого непрерывного блока из нескольких сегментов. Это правильный способ, поскольку иначе при отбрасывании данных, пришедших не по порядку, существенно снизится производительность.

Система, передающая данные, должна отслеживать две характеристики: сколько данных уже было отправлено и подтверждено, а также текущий размер приемного окна получателя. Активное пространство отправки (send space) расширяется от первого неподтвержденного октета к левому краю текущего приемного окна. Часть окна , используемая для отправки , указывает, сколько еще дополнительных данных можно послать партнеру.

Начальный порядковый номер и начальный размер приемного окна задаются во время установки соединения. Рис. 10.13 иллюстрирует некоторые особенности механизма пересылки данных.

1. Отправитель начинает работу с окном отправки в 4 Кбайт.

2. Отправитель пересылает 1 Кбайт. Копия этих данных сохраняется до получения подтверждения (ACK), поскольку может потребоваться их повторная передача.

3. Прибывает сообщение ACK для первого Кбайта, и отправляются следующие 2 Кбайт данных. Результат показан в третьей сверху части рис. 10.13. Хранение 2 Кбайт продолжается.

4. Наконец поступает ACK для всех переданных данных (т.е. все они получены приемником). ACK восстанавливает размер окна отправки в 4 Кбайт.

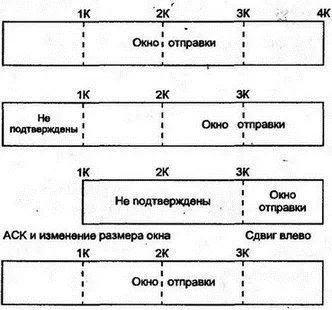

Рис. 10.13.Окно отправки

Следует указать на несколько интересных особенностей:

■ Отправитель не дожидается ACK для каждого из посылаемых сегментов данных. Единственным ограничением на пересылку является размер приемного окна (например, отправитель должен пересылать только 4 К однобайтовых сегментов).

■ Предположим, что отправитель посылает данные в нескольких очень коротких сегментах (например, по 80 байт). В этом случае данные могут быть переформатированы для более эффективной передачи (например, в единый сегмент).
