• Расширение адресного пространства. Если в вашем распоряжении имеется лишь ограниченное число IP-адресов, вы можете "спрятать" несколько компьютеров за одним IP-адресом. Такая возможность обычно используется в небольших сетях, подключенных к Internet по коммутируемой линии либо через соединение с широкой полосой пропускания. Если провайдер выделил для сети лишь один адрес, с помощью NAT-преобразования можно обеспечить работу всех компьютеров сети.

Расширение адресного пространства является наиболее частым применением NAT. Данная разновидность NAT-преобразования называется IP-маскировкой . В этом разделе будет рассматриваться именно этот способ использования NAT.

Средства NAT применяются совместно со средствами маршрутизации. В роли маршрутизатора, поддерживающего NAT, может выступать компьютер под управлением Linux. Настройка ядра системы производится с помощью программы iptables. Обычно компьютер, предназначенный для выполнения NAT-преобразования, содержит два сетевых интерфейса: посредством одного из них компьютер подключается к Internet, а с помощью другого соединяется с внутренней сетью.

Внешние узлы не должны идентифицировать компьютер, выполняющий NAT-преобразование, как маршрутизатор. В этом состоит одно из отличий NAT-маршрутизатора от обычного маршрутизатора.

Для того чтобы лучше понять работу NAT, рассмотрим процесс преобразования адреса с помощью NAT-маршрутизатора. Взаимодействие с сервером, расположенным в Internet, начинается по инициативе клиента (например, Web-броузера), который находится в сети, защищенной с помощью NAT-маршрутизатора. Предположим, что этот клиент пытается обратиться к Web-броузеру по адресу 172.18.127.45. Он генерирует HTTP-запрос; в пакетах, содержащих этот запрос, указывается локальный IP-адрес клиента (предположим, 192.168.9.32). Клиент передает запрос компьютеру, выполняющему роль локального шлюза; этот компьютер осуществляет NAT-преобразование. Получив пакет с запросом к Web- серверу, NAT-маршрутизатор анализирует его содержимое, заменяет IP-адрес источника на свой IP-адрес (допустим, что его адрес 10.34.176.7) и передает пакет по назначению. Web-сервер считает, что пакет поступил с компьютера, выполняющего функции NAT-маршрутизатора, поэтому направляет ему ответ. Получив ответ сервера, NAT-маршрутизатор распознает его как ответ на запрос, переданный с компьютера 192.168.9.32, выполняет обратное преобразование, заменяя адрес назначения в пакете, а затем передает пакет, содержащий ответ, клиенту. Рис. 25.3 иллюстрирует этот процесс. При этом ни клиент, ни сервер не знают о том, что адрес был преобразован средствами NAT, поэтому при использовании NAT-маршрутизатора не требуется изменять конфигурацию компьютеров в сети.

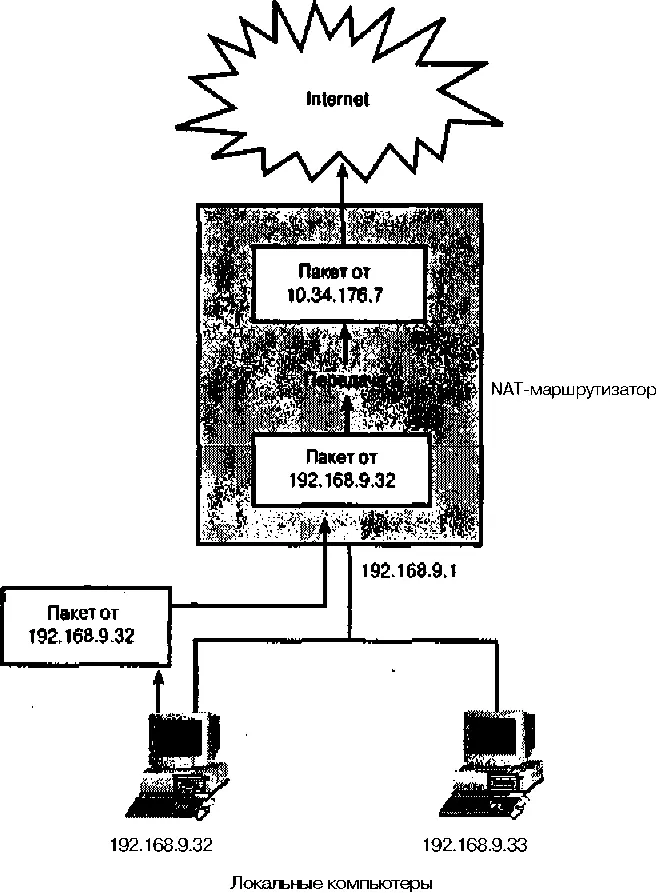

Рис. 25.3. NAT-маршрутизатор изменяет IP-адреса в пакетах

NAT-преобразование, а в особенности IP-маскировка, автоматически обеспечивает защиту компьютеров в локальной сети. Поскольку внешним компьютерам доступен только один IP-адрес, они не могут установить непосредственное соединение с внутренним компьютером. В локальную сеть извне передаются только ответы на запросы, отправленные ими. По этой причине продукты NAT часто называют брандмауэрами, хотя между этими инструментами имеются существенные различия.

Помимо преимуществ, NAT имеет существенные недостатки.

• Автоматически создаваемая защита затрудняет размещение сервера во внутренней сети, расположенной за NAT-маршрутизатором, и обеспечение внешнего доступа к этому серверу. Чтобы доступ к серверу извне стал возможен, надо использовать перенаправление портов.

• Не все протоколы нормально взаимодействуют с NAT. Иногда IP-адреса используются для обработки содержимого пакетов, в других случаях на обоих концах соединения могут работать серверы. Средства, реализующие NAT в системе Linux, обеспечивают поддержку некоторых протоколов, но если вы используете видеоконференции или средства шифрования, то при обмене с Internet через NAT-маршрутизатор могут возникнуть проблемы.

• Несмотря на то что NAT защищает компьютеры локальной сети, не следует думать, что их безопасность гарантирована. Угрозу для ваших компьютеров могут представлять также вирусы и программы типа "троянский конь", попадающие в систему по другим каналам.

Средства поддержки NAT в системе Linux содержатся в таблице nat, которая уже упоминалась выше. Подобно таблице filter, natсодержит три цепочки: PREROUTING, POSTROUTINGи OUTPUT. Несмотря на совпадение имен, цепочка OUTPUTв таблице natотличается от одноименной цепочки в таблице filter. Для активизации средств NATнадо вызвать две следующие команды:

# iptables -t nat -A POSTROUTING -о внешний_интерфейс -j \

MASQUERADE

# echo "1" > /proc/sys/net/ipv4/ip_forward

Для загрузки NAT-модуля ядра перед вызовом iptablesможет потребоваться выполнение команды modprobe iptable_nat.

В качестве внешнего интерфейса в первой из двух приведенных команд указывается интерфейс, посредством которого осуществляется соединение с Internet, например ррр0или eth1. Эта команда указывает Linux на то, что для всего сетевого трафика, проходящего через маршрутизатор, надо выполнить IP-маскировку. Вторая команда разрешает ядру Linux осуществить маршрутизацию (эта команда используется также в маршрутизаторах, не поддерживающих NAT).

При настройке NAT-маршрутизатора обычно включают средства фильтрации пакетов. Несмотря на то что NAT-маршрутизатор надежно защищает компьютеры локальной сети от атаки извне, вам надо защитить сам маршрутизатор, а также ограничить возможности компьютеров локальной сети по установлению соединений с Internet. Даже если компьютер, защищенный NAT-маршрутизатором, используете только вы, не исключено появление на нем вирусов и программ типа "троянский конь", которые могут инициировать нежелательные обращения к внешним узлам. Возможно, вы захотите включить проверку пакетов с учетом состояния, чтобы пресечь попытки перехвата соединений, предпринимаемые из вашей локальной сети. NAT-команды задаются посредством того же сценария, который используется для установки правил брандмауэра.

По возможности не следует запускать на компьютере, выполняющем функции NAT- маршрутизатора, никакие серверы. Если злоумышленник получит контроль над этим сервером, он сможет проникнуть в вашу сеть. Если у вас не хватает средств на приобретение отдельного компьютера, вы можете установить NAT-маршрутизатор на машине устаревшей модели. Для этой цели подойдет даже компьютер 80486.
