VPN чаще всего применяется для организации взаимодействия между несколькими удаленными офисами. Предположим, что офисы вашей компании расположены в Бостоне и Сан-Франциско. Объединить их сети можно посредством VPN, при этом сотрудники смогут обращаться к серверам в разных сетях, не подвергая опасности передаваемые данные. Принцип организации VPN условно показан на рис. 26.1. В роли VPN-маршрутизаторов, показанных на данном рисунке, могут выступать обычные маршрутизаторы, NAT-преобразователи или компьютеры, на которых реализованы брандмауэры. В дополнение к обычным функциям маршрутизации VPN-маршрутизаторы также создают защищенные соединения, по которым передаются данные.

Несмотря на то что на рис. 26.1 показано соединение лишь между двумя сетями, технология VPN позволяет объединить в виртуальную сеть любое количество локальных сетей.

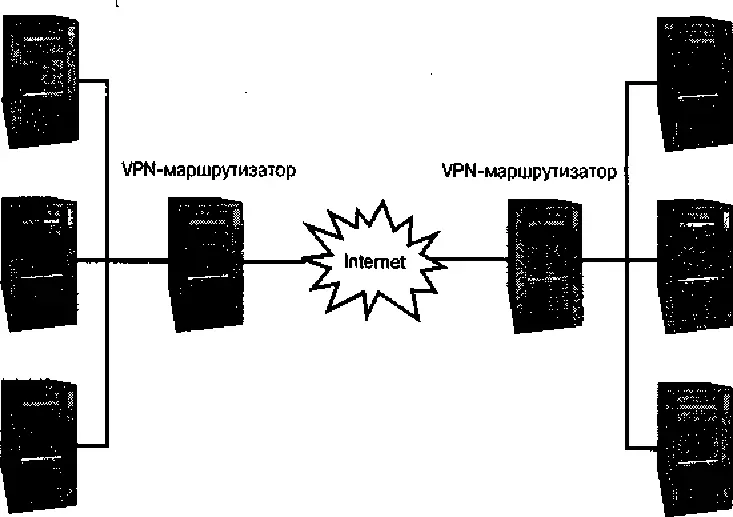

Рис. 26.1.VPN реализуются с помощью маршрутизаторов, которые имеют возможность кодировать данные, направленные на некоторые компьютеры или в некоторые сети

Еще одно назначение VPN состоит в предоставлении отдельным пользователям доступа к сетям. Пользователь может подключить свой домашний или портативный компьютер к сети посредством линии с широкой полосой пропускания или с помощью коммутируемого соединения. В этом случае VPN-маршрутизатор работает непосредственно с удаленным компьютером пользователя. Удаленный компьютер также является VPN-маршрутизатором, но он обрабатывает только собственный трафик. Подобная конфигурация показана на рис. 26.2.

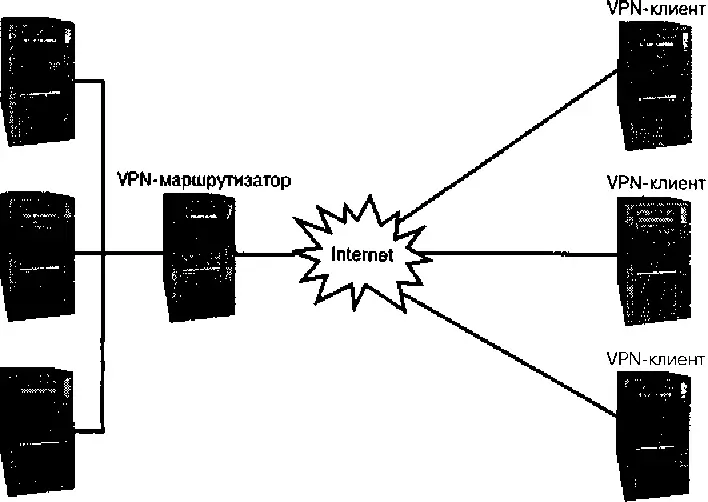

Рис. 26.2. VPN позволяет подключить к сети отдельные удаленные компьютеры

Принимая решение о создании VPN, необходимо учитывать пропускную способность линий. Для подключения нескольких удаленных сетей к центральной сети необходимо располагать линиями, обеспечивающими большую скорость передачи, способными удовлетворить запросы пользователей. Многие протоколы, которые разрабатывались для применения в локальных сетях, генерируют большие объемы данных. Они нормально работают в среде Ethernet, обеспечивающей скорость обмена 100 Мбод, но если информацию придется передавать по линии T1 с пропускной способностью 1,5 Мбод, производительность станет недопустимо низкой. Если же сети удаленных офисов подключены через ADSL-соединения, вам необходимо учитывать, что такие соединения асимметричны по своей природе. Если пропускная способность в одном направлении может достигать 600-1500 Кбод, то в другом направлении скорость передачи данных не будет превышать 100-300 Кбод. Еще хуже обстоит дело с индивидуальными пользователями, компьютеры которых часто подключаются к Internet по коммутируемой линии, пропускная способность которой не превышает 56 Кбод.

Даже при использовании линий с достаточной пропускной способностью технология VPN имеет свои недостатки. Если VPN реализована некорректно, она может создавать реальную угрозу безопасности виртуальной сети. Предположим, что удаленный пользователь взаимодействует с локальной сетью компании посредством VPN и локальная сеть надежно защищена брандмауэром. Если взломщик сумеет получить контроль над компьютером пользователя, он сможет воспользоваться им для дальнейшего проникновения в сеть компании.

Еще одна проблема, возникающая при использовании VPN, состоит в том, что программные средства очень сложно настроить. Поэтому, если ваши потребности в передаче зашифрованной информации ограничены, вам, возможно, имеет смысл использовать вместо VPN какой-нибудь из протоколов, обеспечивающих кодирование данных, например SSH.

В настоящее время отсутствуют стандартные инструментальные средства, позволяющие создать VPN. Стандарты, регламентирующие работу VPN, находятся в стадии разработки. Ниже приведены три наиболее часто употребляемых инструмента, предназначенные для создания VPN.

• PPTP(Point-to-Point Tunneling Protocol — протокол межузлового туннелирования) был создан консорциумом PPTP Forum, в который входят несколько компаний, занимающихся разработкой сетевых средств. Протокол PPTP часто используется для организации взаимодействия сотрудников, работающих дома, с сетями предприятий. Средства поддержки PPTP входят в состав последних версий Windows. Существует также PPTP-сервер для Linux; он называется PoPToP ( http://poptop.lineo.com).

• FreeS/WAN. Проект FreeS/WAN ( http://www.freeswan.org) посвящен созданию VPN-инструмента для Linux. Этот инструмент распространяется в исходных кодах. Он очень популярен для организации VPN, в которые входят компьютеры под управлением Linux.

• SSH. Возможность протокола SSH поддерживать туннелирование соединений посредством других протоколов также может использоваться для создания VPN.

В данной главе будут рассматриваться первые два из описанных выше подходов к созданию VPN. PPTP — очень популярный инструмент. Его очень удобно использовать в тех случаях, когда Windows-клиент должен непосредственно подключаться к VPN-маршрутизатору. Данное средство также реализовано для других операционных систем; существуют даже специальные устройства, называемые коммутаторами удаленного доступа (remote access switch). Инструмент FreeS/WAN не пользуется большой популярностью в операционных средах, отличных от Linux. Однако он часто применяется для организации VPN в тех случаях, когда роль VPN-маршрутизаторов выполняют компьютеры под управлением Linux.

Поскольку PPTP не разрабатывался специально для Linux, чтобы инсталлировать соответствующие средства на компьютере под управлением Linux, необходимо приложить определенные усилия. Сервер PoPToP взаимодействует с PPP-демоном pppd. Для обеспечения безопасности система должна уметь шифровать данные, но соответствующие средства в программе pppdотсутствуют. Поэтому демон pppdнеобходимо заменить его расширенной версией. PPTP-клиенты созданы как для Linux, так и для Windows; очевидно, что они настраиваются по-разному.

Инструмент PoPToP поставляется в составе некоторых версий Linux, например Debian и Mandrake. Соответствующий пакет чаще всего имеет имя pptpdили pptpd-server. Пакет, поставляемый с системой Linux, обычно проще настраивать, чем универсальный пакет, распространяемый по Internet. Если в вашем дистрибутивном пакете Linux нет инструмента PoPToP, вы можете скопировать его с Web-узла PoPToP, расположенного по адресу http://poptop.lineo.com.

По умолчанию средства PoPToP в системе Linux не обеспечивают должного уровня защиты при организации VPN. Причина в том, что PPTP применяет специальные средства кодирования PPP, которые не поддерживаются стандартной программой pppd. В частности, работа PPTP базируется на использовании протокола MPPE (Microsoft Point-to-Point Encryption — межузловое кодирование Microsoft). Для поддержки кодирования вам надо инсталлировать MPPE-дополнения для стандартной программы pppd и для ядра Linux. Этот процесс будет описан далее в данной главе.
