В рамках модели OSI протокол IP занимает 3-й уровень и, таким образом, взаимодействует с протоколами управления передачей снизу и транспортными протоколами сверху. В рамках этой модели IP выполняет три основные функции: адресацию, фрагментацию и маршрутизацию данных.

Данные, формат которых понятен протоколу IP, носят название датаграммы (datagram), вид которой приведен на рис. 6.5. Датаграмма состоит из заголовка, содержащего необходимую управляющую информацию для модуля IP, и данных, которые передаются от протоколов верхних уровней и формат которых неизвестен IP. Вообще говоря, термин "датаграмма" обычно используется для описания пакета данных, передаваемого по сети без установления предварительной связи (connectionless).

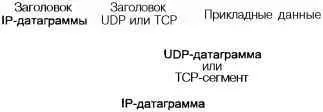

Рис. 6.5. IP-датаграмма

Протокол IP обрабатывает каждую датаграмму как самостоятельный объект, не зависящий от других передаваемых датаграмм. Для датаграмм неприменимы виртуальные каналы или другие логические тракты передачи.

Модули IP производят передачу датаграммы по направлению к получателю на основании адреса, расположенного в заголовке IP-датаграммы. Выбор пути передачи датаграммы называется маршрутизацией .

В процессе обработки датаграммы протокол IP иногда вынужден выполнять ее фрагментацию . Фрагментация бывает необходима, поскольку путь датаграммы от источника к получателю может пролегать через локальные и территориально-распределенные физические сети различной топологии и архитектуры, использующие различные размеры кадра. Например, кадр FDDI позволяет передавать датаграммы размером до 4470 октетов, в то время как сети Ethernet накладывают ограничение в 1500 октетов.

Заголовок IP-датаграммы, позволяющий модулю протокола выполнить необходимую обработку данных, приведен на рис. 6.6.

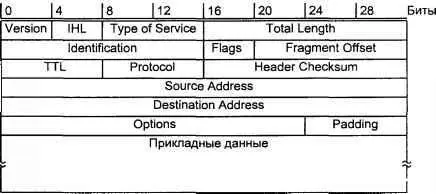

Рис. 6.6. Заголовок IP-датаграммы

Заголовок занимает как минимум 20 октетов управляющих данных. Поле Versionопределяет версию протокола и ее значение равно 4 (для IPv4). Поле IHL(Internet Header Length) указывает длину заголовка в 32-битных словах. При минимальной длине заголовка в 20 октетов значение IHLбудет равно 5. Это поле также используется для определения смещения, начиная с которого размещаются управляющие данные протоколов верхнего уровня (например, заголовок TCP). Поле Type of Serviceопределяет требуемые характеристики обработки датаграммы и может принимать следующие значения:

Поле Type of Serviceопределяет обработку датаграммы при передаче через различные сети от источника к получателю. В большинстве случаев может оказаться невозможным удовлетворение сразу всех требований по обработке, предусмотренных полем Type of Service. Например, удовлетворение требования низкого значения задержки, может сделать невозможным повышение надежности передачи. Фактическое отображение параметров Type of Serviceна процедуры обработки конкретной сети зависит от архитектуры этой сети. Примеры возможных отображений можно найти в RFC 795 "Service mappings".

Поле Total Lengthсодержит общий размер датаграммы в октетах. Размер поля (16 бит) ограничивает максимальный размер IP-датаграммы 65535 октетами.

Следующее 32-битное слово используется при фрагментации и последующем реассемблировании датаграммы. Фрагментация необходима, например, когда датаграмма отправляется из сети, позволяющей передачу пакетов, размер которых превышает максимальный размер пакета какой-либо из сетей по пути следования датаграммы к получателю. В этом случае IP-модуль, вынужденный передать "большую" датаграмму в сеть с малым размером кадра, должен разбить ее на несколько датаграмм меньшего размера. Вообще говоря, модуль протокола должен обеспечивать возможность фрагментации исходной датаграммы на произвольное число частей (фрагментов), которые впоследствии могут быть реассемблированы получателем. Получатель фрагментов отличает фрагменты одной датаграммы от другой по полю Identification. Это поле устанавливается при формировании исходной датаграммы и должно быть уникальным для каждой пары источник-получатель на протяжении жизни датаграммы в сети. Поле Fragment Offsetуказывает получателю на положение данного фрагмента в исходной датаграмме.

Поле Flagsсодержит следующие флаги:

Для фрагментации датаграммы большого размера модуль протокола формирует две или более новых датаграмм и копирует содержимое заголовка исходной датаграммы в заголовки вновь созданных. Флаг MF устанавливается равным 1 для всех датаграмм, кроме последней, для которой значение этого флага копируется из исходной датаграммы. Данные разбиваются на необходимое число частей с сохранением 64-битной границы. Соответствующим образом устанавливаются значения полей Total Lengthи Fragment Offset.

Получатель фрагментов, например хост, производит реассемблирование, объединяя датаграммы с равными значениями четырех полей: Identification, адрес источника ( Source Address), адрес получателя ( Destination Address) и Protocol. При этом положение фрагмента в объединенной датаграмме определяется полем Fragment Offset.
