Книга посвящена семейству операционных систем UNIX и содержит информацию о принципах организации, идеологии и архитектуре, объединяющих различные версии этой операционной системы.
В книге рассматриваются: архитектура ядра UNIX (подсистемы ввода/вывода, управления памятью и процессами, а также файловая подсистема), программный интерфейс UNIX (системные вызовы и основные библиотечные функции), пользовательская среда (командный интерпретатор shell, основные команды и утилиты) и сетевая поддержка в UNIX (протоколов семейства TCP/IP, архитектура сетевой подсистемы, программные интерфейсы сокетов и TLI).
Для широкого круга пользователей
Операционная система UNIX - читать онлайн бесплатно полную версию (весь текст целиком)
Интервал:
Закладка:
Следующее поле заголовка называется TTL
(Time-to-Live) и определяет "время жизни" датаграммы в сети. Если значение этого поля становится равным 0, датаграмма уничтожается. Каждый модуль протокола, обрабатывающий датаграмму, уменьшает значение этого поля на число секунд, затраченных на обработку. Однако поскольку обработка датаграммы в большинстве случаев занимает гораздо меньшее время, a TTL
все равно уменьшается на 1, то фактически это поле определяет максимальное количество хопов (число промежуточных передач через шлюзы), которое датаграмма может совершить. Смысл этой функции — исключить возможность засорения сети "заблудившимися"
Поле Protocol
определяет номер протокола верхнего уровня, которому предназначена датаграмма. Значения этого поля для различных протоколов приведены в RFC 1700 "Assigned numbers", некоторые из них показаны в табл. 6.2.
Таблица 6.2. Некоторые номера протоколов
Номер | Протокол |
---|---|
1 | Internet Control Message Protocol, ICMP |
2 | Internet Group Management Protocol, IGMP |
4 | Инкапсуляция IP в IP |
6 | Transmission Control Protocol, TCP |
17 | User Datagram Protocol, UDP |
46 | Resource Reservation Protocol, RSVP |
75 | Packet Video Protocol, PVP |
Завершает третье 32-битное слово заголовка его 16-битная контрольная сумма/поле Header Checksum
.
Поля Source Address
и Destination Address
содержат соответственно адреса источника датаграммы и ее получателя. Это адреса сетевого уровня, или IP-адреса, размер которых составляет 32 бита каждый.
Поле Options
содержит различные опции протокола, а поле Padding
служит для выравнивания заголовка до границы 32-битного слова.
Адресация
Каждый IP-адрес можно представить состоящим из двух частей: адреса (или идентификатора) сети и адреса хоста в этой сети. Существует пять возможных форматов IP-адреса, отличающихся по числу бит, которые отводятся на адрес сети и адрес хоста. Эти форматы определяют классы адресов , получивших названия от А до D. Определить используемый формат адреса позволяют первые три бита, как это показано на рис. 6.7.

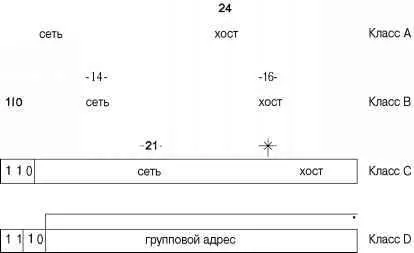

Рис. 6.7. Форматы IP-адресов
Взаимосвязанные сети (internet), должны обеспечивать общее адресное пространство. IP-адрес каждого хоста этих сетей должен быть уникальным. На практике это достигается с использованием иерархии, заложенной в базовый формат адреса. Некий центральный орган отвечает за назначение номеров сетей, следя за их уникальностью, в то время как администраторы отдельных сетей могут назначать номера хостов, также следя за уникальностью этих номеров в рамках собственной сети. В итоге — каждый хост получит уникальный адрес. В случае глобальной сети Internet уникальность адресов также должна выполняться глобально. За назначение адресов сетей отвечает центральная организация IANA, имеющая региональные и национальные представительства. При предоставлении зарегистрированного адреса сети вам гарантируется его уникальность.
Адреса класса А позволяют использовать 7 бит для адресации сети, ограничивая таким образом количество сетей этого класса числом 126 [69] Вообще-то 7 бит позволяют адресовать 128 сетей, но адреса сетей 0 и 127 являются зарезервированными. Это же правило для адреса сети, состоящего из всех нулей или всех единиц (в двоичном виде), справедливо и для остальных классов.
. Этот формат адреса напоминает формат, используемый в предтече современной глобальной сети Internet — сети ARPANET. В те времена мало кто мог предвидеть столь бурное развитие этих технологий и число 126 не казалось малым.
Число уникальных сетей класса В значительно больше — 16 382, поскольку адрес сети состоит из 14 бит. Однако сегодня и этого недостаточно — поэтому адреса сетей этого класса больше не предоставляются. [70] Конечно, в изолированной сети (или сетях), не имеющей выхода в глобальную сеть Internet, вы вольны использовать адреса любого класса.
В настоящее время выделяются сети класса С. Сетей такого класса в Internet может быть не более 2 097 150. Но и это число сегодня нельзя назвать большим. При этом в каждой сети класса С может находиться не более 254 хостов.
Популярность локальных сетей в середине 80-х годов и стремительный рост числа пользователей Internet в последнее десятилетие привели к значительному "истощению" адресного пространства. Дело в том, что если ваша организация использует только четыре адреса сети класса С, то остальные 250 адресов "потеряны" для сообщества Internet и использоваться не могут. Для более эффективного распределения адресного пространства была предложена дополнительная иерархия IP-адреса. Теперь адрес хоста может в свою очередь быть разделен на две части — адрес подсети (subnetwork) и адрес хоста в подсети.
Заметим, что подсети по-прежнему являются отдельными сетями для протокола IP, требующими наличия маршрутизатора для передачи датаграмм из одной подсети в другую.
Для определения фактической границы между адресом подсети и хоста используется маска сети , представляющая собой 32-битное число, маскирующее единицами (в двоичном виде) номера сети и подсети и содержащее нули в позициях номера хоста. Модуль протокола IP производит логическую операцию "И" между маской и конкретным адресом, и таким образом определяет, предназначена ли эта датаграмма данному хосту (для модуля протокола хоста), или датаграмма адресована непосредственно подключенной подсети, или ее необходимо передать другому шлюзу для последующей доставки. Использование маски сети показано на рис. 6.8.

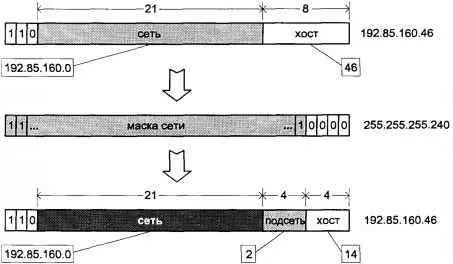

Рис. 6.8. Подсети
Если хост или шлюз "не знает", какую маску использовать, он формирует сообщение ADDRESS MASK REQUEST (запрос маски адреса) протокола ICMP и направляет его в сеть, ожидая сообщения ICMP ADDRESS MASK REPLY от соседнего шлюза.
Ряд IP-адресов имеют специальное значение и не могут присваиваться сетевым элементам (хостам, шлюзам и т.д.). Эти значения приведены в табл. 6.3.
Таблица 6.3. Специальные IP-адреса
Адрес | Пример | Интерпретация |
---|---|---|
Адрес: 192.85.160.46 Маска: 255.255.255.240 | Адрес сети: 192.85.160.0 Адрес подсети: 2 Адрес хоста: 14 | |
Сеть:0, Хост:0 | 0.0.0.0 | Данный хост в данной сети |
Сеть:0, Хост:H | 0.0.0.5 | Определенный хост в данной сети (только для адреса источника) |
Сеть:1111...1 Подсеть:1111...1 Хост:1111...1 | 255.255.255.255 | Групповой адрес всех хостов данной подсети |
Сеть:N Подсеть:1111...1 Хост:1111...1 | 192.85.160.255 | Групповой адрес всех хостов всех подсетей сети N |
Сеть:N Подсеть:S Хост:1111...1 | 192.85.160.47 | Групповой адрес всех хостов подсети S сети N |
Сеть: 127 Хост: 1 | 127.0.0.1 | Адрес внутреннего логического хоста |
Протоколы транспортного уровня
