#ifndef _LOG_H_RPCGEN

#define _LOGH_H_RPCGEN

#include

/* Номер программы */

#define LOG_PROG ((unsigned long)(0x31234567))

#define LOG_VER ((unsigned long)(1)) /* Номер версии */

#define RLOG ((unsigned long)(1)) /* Номер процедуры */

extern int *rlog_1();

/* Внутренняя процедура - нам ее использовать не придется */

extern int log_prog_1_freeresult();

#endif /* !_LOG_H_RPCGEN */

Рассмотрим этот файл внимательно. Компилятор транслирует имя RLOG, определенное в файле описания интерфейса, в rlog_1, заменяя прописные символы на строчные и добавляя номер версии программы с подчеркиванием. Тип возвращаемого значения изменился с intна int*. Таково правило — RPC позволяет передавать и получать только адреса объявленных при описании интерфейса параметров. Это же правило касается и передаваемой в качестве аргумента строки. Хотя из файла print.hэто не следует, на самом деле в качестве аргумента функции rlog_1()также передается адрес строки.

Помимо файла заголовков компилятор rpcgen(1) создает модули заглушки клиента и заглушки сервера. По существу, в тексте этих файлов заключен весь код удаленного вызова.

Заглушка сервера является головной программой, обрабатывающей все сетевое взаимодействие с клиентом (точнее, с его заглушкой). Для выполнения операции заглушка сервера производит локальный вызов функции, текст которой необходимо написать:

#include

#include

#include

#include "log.h"

int* rlog_1(char** arg) {

/* Возвращаемое значение должно определяться как static */

static int result;

int fd; /* Файловый дескриптор журнала */

int len;

result = 1;

/* Откроем файл журнала (создадим, если он не существует),

в случае неудачи вернем код ошибки result == 1. */

if ((fd = open("./server.log",

O_CREAT | O_RDWR | O_APPEND)) < 0)

return(&result);

len = strlen(*arg);

if (write(fd, arg, strlen(arg) != len)

result = 1;

else

result = 0;

close(fd);

return(&result); /* Возвращаем результат — адрес result */

}

Заглушка клиента принимает аргумент, передаваемый удаленной процедуре, делает необходимые преобразования, формирует запрос на сервер portmap(1M) , обменивается данными с сервером удаленной процедуры и, наконец, передает возвращаемое значение клиенту. Для клиента вызов удаленной процедуры сводится к вызову заглушки и ничем не отличается от обычного локального вызова.

#include

#include "log.h"

main(int argc, char* argv[]) {

CLIENT *cl;

char *server, *mystring, *clnttime;

time_t bintime;

int* result;

if (argc != 2) {

fprintf(stderr, "Формат вызова: %s Адрес_хоста\n", argv[0]);

exit(1);

}

server = argv[1];

/* Получим дескриптор клиента. В случае неудачи — сообщим

о невозможности установления связи с сервером */

if ((cl =

clnt_create(server, LOG_PROG, LOG_VER, "udp")) == NULL) {

clnt_pcreateerror(server);

exit(2);

}

/* Выделим буфер для строки */

mystring = (char*)malloc(100);

/* Определим время события */

bintime = time((time_t*)NULL);

clnttime = ctime(&bintime);

sprintf(mystring, "%s - Клиент запущен", clntime);

/* Передадим сообщение для журнала — время начала

работы клиента. В случае неудачи — сообщим об ошибке */

if ((result = rlog_1(&mystring, cl)) == NULL) {

fprintf(stderr, "error2\n");

clnt_perror(cl, server);

exit(3);

}

/* В случае неудачи на удаленном компьютере сообщим об ошибке */

if (*result != 0)

fprintf(stderr, "Ошибка записи в журнал\n");

/* Освободим дескриптор */

clnt_destroy(cl);

exit(0);

}

Заглушка клиента log_clnt.скомпилируется с модулем client.сдля получения исполняемой программы клиента.

cc -o rlog client.c log_clnt.c -lns1

Заглушка сервера log_svc.си процедура log.cкомпилируются для получения исполняемой программы сервера.

cc -o logger log_svc.c log.c -lns1

Теперь на некотором хосте server.nowhere.ru необходимо запустить серверный процесс:

$ logger

После чего при запуске клиента rlog на другой машине сервер добавит соответствующую запись в файл журнала.

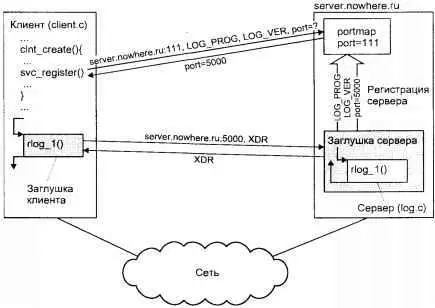

Схема работы RPC в этом случае приведена на рис. 6.20. Модули взаимодействуют следующим образом:

1. Когда запускается серверный процесс, он создает сокет UDP и связывает любой локальный порт с этим сокетом. Далее сервер вызывает библиотечную функцию svc_register(3N) для регистрации номеров программы и ее версии. Для этого функция обращается к процессу portmap(1M) и передает требуемые значения. Сервер portmap(1M) обычно запускается при инициализации системы и связывается с некоторым общеизвестным портом. Теперь portmap(3N) знает номер порта для нашей программы и версии. Сервер же ожидает получения запроса. Заметим, что все описанные действия производятся заглушкой сервера, созданной компилятором rpcgen(1M) .

2. Когда запускается программа rlog , первое, что она делает, — вызывает библиотечную функцию clnt_create(3N) , указывая ей адрес удаленной системы, номера программы и версии, а также транспортный протокол. Функция направляет запрос к серверу portmap(1M) удаленной системы server.nowhere.ru и получает номер удаленного порта для сервера журнала.

3. Клиент вызывает процедуру rlog_1(), определенную в заглушке клиента, и передает управление заглушке. Та, в свою очередь, формирует запрос (преобразуя аргументы в формат XDR) в виде пакета UDP и направляет его на удаленный порт, полученный от сервера portmap(1M) . Затем она некоторое время ожидает отклика и в случае неполучения повторно отправляет запрос. При благоприятных обстоятельствах запрос принимается сервером logger (модулем заглушки сервера). Заглушка определяет, какая именно функция была вызвана (по номеру процедуры), и вызывает функцию rlog_1()модуля log.c. После возврата управления обратно в заглушку преобразует возвращенное функцией rlog_1()значение в формат XDR, и формирует отклик также в виде пакета UDP. После получения отклика заглушка клиента извлекает возвращенное значение, преобразует его и возвращает в головную программу клиента.

Рис. 6.20. Работа системы RPC

Перейдем теперь к обсуждению внутренней архитектуры сетевого в UNIX. Разговор начнем с ветви UNIX, в которой реализация TCP/IP появилась впервые — BSD UNIX.

Сетевая подсистема UNIX может быть представлена состоящей из трех уровней, каждый из которых отвечает за выполнение определенных функций:

Два верхних уровня представляют собой модули коммуникационных протоколов, а нижний уровень по существу является драйвером устройства. Легко заметить, что представленные уровни соответствуют транспортному, сетевому уровням и уровню канала данных модели OSI.
