Поле pr_flagsопределяет некоторые характеристики протокола и режим его функционирования, которые в основном относятся к уровню сокетов. Например, протоколы, предусматривающие предварительное установление связи, указывают это с помощью флага PR_CONNREQUIRED, не позволяя тем самым функциям сокета передавать данные модулю до создания виртуального канала. Если установлен флаг PR_WANTRCVD, соответствующие функции сокета будут уведомлять модуль протокола, когда прикладной процесс получает данные из буфера приема. Это может служить сигналом протоколу для отправления подтверждения о получении, а также для обновления значения окна в соответствии с освободившимся местом.

Заметим, что каждый модуль протокола имеет собственные очереди сообщений, используемые для приема и передачи данных.

Каждый сетевой интерфейс системы представлен структурой данных, показанной на рис. 6.23. Сетевой интерфейс обычно связан с соответствующим сетевым адаптером, хотя это не является обязательным условием. Например, внутренний сетевой интерфейс loopback представляет собой псевдоустройство, используемое для унифицированного взаимодействия сетевых процессов в рамках одного хоста, отладки и т.п.

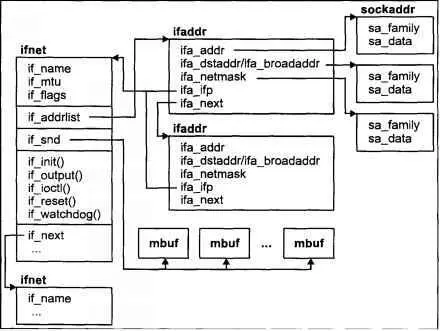

Рис. 6.23. Сетевой интерфейс

Решение об использовании того или иного сетевого интерфейса для передачи сообщения базируется на таблице маршрутизации и производится модулем сетевого уровня. Интерфейс может обслуживать протоколы различных коммуникационных доменов. Соответственно, один и тот же интерфейс может иметь несколько адресов, определенных для каждого семейства протоколов. Структуры, определяющие локальный и широковещательный (broadcast) адреса интерфейса, а также сетевую маску, хранятся в виде связанного списка.

Каждый сетевой интерфейс имеет очередь, в которую помещаются сообщения для последующей передачи, выполняемой функцией if_output(). Интерфейс также может определить процедуры инициализации if_init(), сброса if_reset()и обработки таймера if_watchdog(). Последняя может использоваться для управления потенциально ненадежными устройствами или для периодического сбора статистики устройства.

Состояние интерфейса характеризуется флагами, хранящимися в поле if_flags. Возможные флаги приведены в табл. 6.8.

Таблица 6.8. Состояния интерфейса

Флаг IFF_UPсвидетельствует о готовности интерфейса передавать сообщения. Если сетевой интерфейс подключен к физической сети, поддерживающей широковещательную адресацию (broadcast), например, Ethernet, для интерфейса будет установлен флаг IFF_BROADCASTи определен широковещательный адрес (поле ifa_broadaddrструктуры адресов ifaddrдля соответствующего коммуникационного домена). Если же интерфейс используется для канала точка-точка, будет установлен флаг IFF_POINTOPOINTи определен адрес хоста (интерфейса), расположенного на противоположном конце (поле ifa_dstaddr). Заметим, что эти два флага являются взаимоисключающими, a ifa_broadaddrи ifa_dstaddrявляются различными именами одного и того же поля. Интерфейс устанавливает флаг IFF_RUNNINGпосле размещения необходимых структур данных и отправления начального запроса на чтение устройству (например, сетевому адаптеру), с которым он ассоциирован.

Состояние интерфейса и ряд других параметров можно просмотреть с помощью команды ifconfig(1M) :

$ ifconfig le0

le0: flags=863 mtu 1500

inet 194.85.160.50 netmask: ffffff00 broadcast 194.85.160.255

Легко заметить, что команда выводит значение следующих полей структуры ifnetдля интерфейса le0( if_name): if_flags, if_mtu(Maximum Transmission Unit, MTU) определяющее максимальный размер пакета, который может быть передан по физической сети, а также значения полей структуры ifaddr: адрес интерфейса inet( ifa_addr), маску netmask( ifa_netmask) и широковещательный адрес broadcast( ifa_broadaddr).

Интерфейс хранит статистическую информацию, которая может быть использована при мониторинге сети. В частности, эта информация включает число полученных пакетов уровня канала ( if_ipackets), количество ошибок при приеме ( if_ierrors), число отправленных пакетов уровня канала ( if_opackets), количество ошибок при передаче ( if_oerrors) и число коллизий ( if_collisions). Команда netstat(1M) позволяет получить эту информацию для сконфигурированных интерфейсов в системе:

$ netstat -in

Name Mtu Net/Dest Address Ipkts Ierrs Opkts Oerrs Collis

lo0 823 127.0.0.0 127.0.0.1 168761 0 168761 0 0

le0 1500 194.85.160.0 194.85.160.50 1624636 1042 110166 1933 382604

Сетевая подсистема предназначена для работы в коммуникационной среде, представляющей собой набор сетевых сегментов, связанных между собой. Связь между отдельными сегментами достигается путем подключения их к хостам, имеющим несколько различных сетевых интерфейсов, как показано на рис. 6.24. Такие хосты при необходимости выполняют передачу данных от одного сегмента к другому (forwarding). [83] Заметим, что каждый интерфейс такого хоста-шлюза имеет собственный адрес, соответствующий той сети, к которой он непосредственно подключен. Например, для сетей с разделяемой средой передачи сетевая часть этого адреса равна адресу сети. Для сетей пакетной коммутации, о которых идет речь, выполнение этой задачи непосредственно связано с выбором маршрута прохождения пакетов данных (routing). Для этого система хранит таблицы маршрутизации , которые используются протоколами сетевого уровня (например, IP) для выбора требуемого интерфейса для передачи пакета адресату.

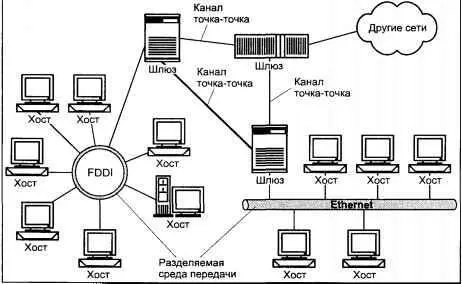

Рис. 6.24. Коммуникационная среда UNIX (internetwork)
