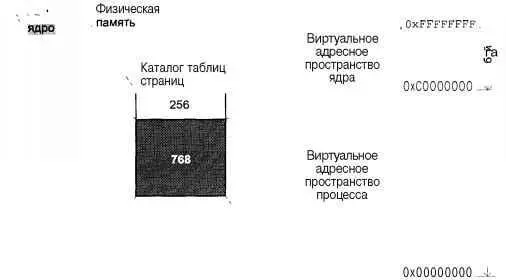

Рис. 3.8. Адресное пространство в режимах ядра и задачи

Специальный регистр (CR3 для Intel) указывает на расположение каталога таблиц страниц в памяти. В SCO UNIX используется только один каталог, независимо от выполняющегося процесса, таким образом значение регистра CR3 не меняется на протяжении жизни системы. Поскольку ядро (код и данные) является частью выполняющегося процесса, таблицы страниц, отображающие старший 1 Гбайт виртуальной памяти, принадлежащей ядру системы, не изменяются при переключении между процессами. Для отображения ядра используются старшие 256 элементов каталога.

При переключении между процессами, однако, изменяется адресное пространство режима задачи, что вызывает необходимость изменения оставшихся 768 элементов каталога. В совокупности они отображают 3 Гбайт виртуального адресного пространства процесса в режиме задачи. Таким образом, при смене процесса адресное пространство нового процесса становится видимым (отображаемым), в то время как адресное пространство предыдущего процесса является недоступным [32] При этом физические страницы, принадлежащие предыдущему процессу, могут по- прежнему оставаться в памяти, однако доступ к ним невозможен ввиду отсутствия установленного отображения. Любой допустимый виртуальный адрес будет отображаться либо в страницы ядра, либо в страницы нового процесса. .

Формат виртуальной памяти процесса в режиме задачи зависит, в первую очередь, от типа исполняемого файла, образом которого является процесс. На рис. 3.9 изображено расположение различных сегментов процесса в виртуальной памяти для двух уже рассмотренных нами форматов исполняемых файлов — COFF и ELF. Заметим, что независимо от формата исполняемого файла виртуальные адреса процесса не могут выходить за пределы 3 Гбайт.

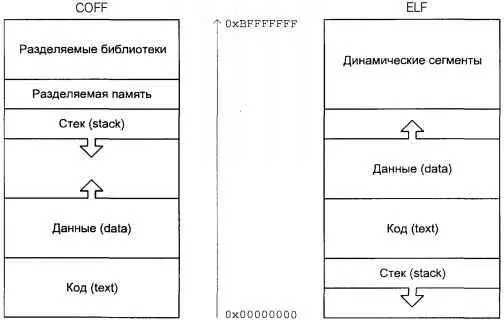

Рис. 3.9. Виртуальная память процесса в режиме задачи

Для защиты виртуальной памяти процесса от модификации другими процессами прикладные задачи не могут менять заданное отображение. Поскольку ядро системы выполняется на привилегированном уровне, оно может управлять отображением как собственного адресного пространства, так и адресного пространства процесса.

Можно сказать, что каждый процесс в операционной системе UNIX выполняется на собственной виртуальной вычислительной машине, где все ресурсы принадлежат исключительно данному процессу. Подсистема управления памятью обеспечивает такую иллюзию в отношении физической памяти.

Как уже говорилось, аппаратная поддержка страничного механизма имеет существенное значение для реализации виртуальной памяти. Однако при этом также требуется участие операционной системы. Можно перечислить ряд операций, за выполнение которых отвечает сама операционная система:

□ Размещение в памяти каталога страниц и таблиц страниц; инициализация регистра — указателя на каталог таблиц страниц (для Intel — CR3) (в системах, использующих несколько каталогов страниц, каждый процесс хранит в u-area значение этого регистра; в этом случае инициализацию указателя необходимо проводить при каждом переключении контекста); инициализация каталога страниц.

□ Установка отображения путем записи соответствующих значений в таблицы страниц.

□ Обработка страничных ошибок.

□ Управление сверхоперативным кэшем.

□ Обеспечение обмена страницами между оперативной и вторичной памятью.

В реализации перечисленных функций существенную роль играют структуры данных, обеспечивающие удобное представление адресного пространства процесса для операционной системы. Фактический формат этих структур существенным образом зависит от аппаратной архитектуры и версии UNIX, поэтому в следующих разделах для иллюстрации тех или иных положений также использована операционная система SCO UNIX.

В SCO UNIX адресное пространство процесса разделено на несколько участков, называемых областями (region). Область представляет собой непрерывный участок виртуального адресного пространства процесса, который рассматривается ядром системы как отдельный объект, разделяемый или защищенный от постороннего доступа. Область может использоваться для хранения данных различных типов, включая код, данные, разделяемую память, сегменты библиотек и отображаемые в память файлы. Каждая активная область представлена соответствующей структурой данных ядра и служит основой для управления памятью процесса.

Каждая область представлена собственным сегментом памяти. В совокупности со страничным механизмом организации виртуальной памяти такой подход предоставляет ядру системы большие возможности по эффективному управлению виртуальной памятью процесса.

Области могут совместно использоваться несколькими процессами, при этом ядру нет необходимости создавать дополнительные копии, нужно лишь задать требуемое отображение (виртуальные адреса области у различных процессов могут не совпадать). В качестве примеров разделяемых областей можно привести разделяемую память, разделяемые библиотеки или отображаемые в память файлы. Часто код программы совместно используется несколькими родственными процессами. Информация о каждой активной области хранится ядром в структуре данных region.

Поскольку одна и та же область может использоваться несколькими процессами, для каждого процесса ядро создает связанный список структур pregion(per process region), которые в свою очередь адресуют области, используемые процессом. Указатель на список структур pregionдля каждого процесса находится в записи таблицы процессов — структуре proc.

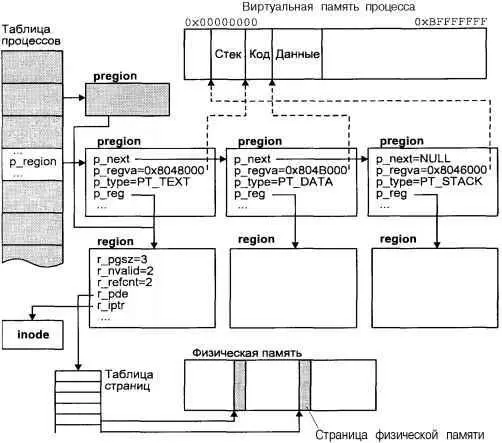

Основные поля структур regionи pregionприведены на рис. 3.10.

Рис. 3.10. Управление адресным пространством процесса в SCO UNIX

Помимо указателей p_next, организующих структуры pregionв виде связанного списка, и p_reg, обеспечивающих адресацию соответствующей структуры region, в каждой структуре pregionопределен набор флагов определяющий права доступа к области, режим блокирования в памяти и т.д. Поле p_typeуказывает на тип области. Оно может содержать одно из следующих значений:

Наконец, поле p_regvaзадает виртуальный адрес области в адресном пространстве процесса.
