Если для vnode каталога установлен указатель vn_vfsmountedhere, то данный каталог является точкой монтирования. Если имя файла требует дальнейшего спуска по дереву файловой системы (т.е. пересечения точки монтирования), то операция vn_lookup()следует указателю vn_vfsmountedhereдля перехода в подключенную файловую систему и вызывает для нее операцию vfs_rootдля получения ее корневого vnode. Трансляция имени затем продолжается с этого места.

Пересечение границы файловых систем возможно и при восхождении по дереву, например, если имя файла задано указанием родительского каталога — ../../myfile.txt. Если при движении в этом направлении по пути встречается корневой vnode подключенной файловой системы (установлен флаг VROOTв поле v_flag), то операция vn_lookup()следует указателю vfs_vnodecovered, расположенному в записи vfs этой файловой системы. При этом происходит пересечение границы файловых систем, и дальнейшая трансляция продолжается с точки монтирования.

Если искомый файл является символической связью, и системный вызов, от имени которого происходит трансляция имени, "следует" символической связи, операция vn_lookup()вызывает vn_readlink()для получения имени целевого файла. Если оно является абсолютным (т.е. начинается с "/"), то трансляция начинается с vnode корневого каталога, адресованного полем u_rdirобласти u-area.

Процесс трансляции имени продолжается, пока не просмотрены все компоненты имени или не обнаружена ошибка (например, отсутствие прав доступа). В случае удачного завершения возвращается vnode искомого файла.

Как было показано в главе 2, процесс совершает операции с файлами, адресуя их при помощи файловых дескрипторов — целых чисел, имеющих локальное для процесса значение. Это значит, что файловый дескриптор одного процесса может адресовать совершенно другой файл, нежели файловый дескриптор с таким же номером, используемый другим процессом. Процесс получает файловый дескриптор с помощью ряда системных вызовов, например, open(2) или creat(2) ), выполняющих операцию трансляции имени, в результате которой выделяемый файловый дескриптор адресует определенный (или vnode) и, соответственно, файл файловой системы.

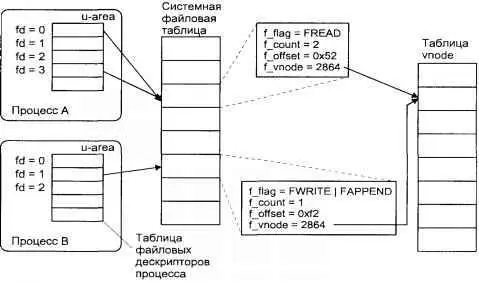

На рис. 4.12 показаны основные структуры ядра, необходимые для доступа процесса к файлу.

Рис. 4.12. Внутренние структуры доступа к файлу

Файловый дескриптор, используемый для доступа процесса к файлу, является индексом таблицы файловых дескрипторов (file descriptor table). Каждый процесс имеет собственную таблицу файловых дескрипторов, которая расположена в его u-area. На рис. 4.12 показаны два процесса, каждый из которых использует собственную таблицу файловых дескрипторов.

Каждая активная запись этой таблицы, представляющая открытый файл, адресует запись системной файловой таблицы (system file table), в которой хранятся такие параметры, как режим доступа к файлу (запись, чтение, добавление и т.д.), текущее смещение в файле (файловый указатель), а также указатель па vnode этого файла. Системная файловая таблица одна и совместно используется всеми процессами.

Как следует из рис. 4.12, несколько записей системной файловой таблицы могут адресовать один и тот же файл, который представлен единственной записью в таблице vnode.

Файловый дескриптор представляет собой неотрицательное целое число, возвращаемое системными вызовами, такими как creat(2) , open(2) или pipe(2) . После получения файлового дескриптора процесс может использовать его для дальнейшей работы с файлом, например с помощью системных вызовов read(2) , write(2) , close(2) или fcntl(2) .

Ядро обеспечивает работу процесса с файлами, используя различные структуры данных, часть из которых расположена в u-area процесса. Напомним, что эта область описывается структурой user. В табл. 4.7 приведены поля структуры user, которые используются ядром для обеспечения доступа процесса к файлу.

Таблица 4.7. Поля структуры user, связанные с файловым дескриптором

Файловый дескриптор связан с этими двумя полями и, таким образом, обеспечивает доступ к соответствующему элементу файловой таблицы (структуре данных file).

В настоящее время в качестве единственного флага файлового дескриптора определен флаг FD_CLOEXEC. Если этот флаг установлен, то производится закрытие файлового дескриптора (аналогично явному вызову close(2) ) при выполнении процессом системного вызова exec(2) ). При этом для запущенной программы не происходит наследования файлового дескриптора и доступа к файлу.

Более старые версии UNIX используют статическую таблицу дескрипторов, которая целиком хранится в u-area. Номер дескриптора является индексом этой таблицы. Таким образом, размер таблицы, которая обычно содержит 64 элемента, накладывает ограничение на число одновременно открытых процессом файлов. В современных версиях таблица размещается динамически и может увеличиваться при необходимости. Следует, однако, иметь в виду, что и в этом случае максимальное число одновременно открытых файлов регламентируется пределом RLIMIT_NOFILE, который рассматривался в разделе "Ограничения" главы 2. В некоторых версиях, например, Solaris 2.5, данные файловых дескрипторов хранятся не в виде таблицы, а в виде блоков структур uf_entry, поля которой аналогичны приведенным в табл. 4.7.

Содержимое таблицы дескрипторов процесса можно посмотреть с помощью утилиты crash(1M) . Команда user покажет содержимое u-area процесса. Например, для текущего командного интерпретатора мы получим следующую информацию:

# crash

> proc #8591

PROC TABLE SIZE = 1498

SLOT ST PID PPID PGID SID UID PRI NAME FLAGS

121 s 8591 8589 8591 8591 286 48 bash load jctl

> user 121

PER PROCESS USER AREA FOR PROCESS 121

PROCESS MISC:

command: bash, psargs: -bash

start: PO Mon 24 18:11:31 1997

mem: 1ebc, type: exec

vnode of current directory: f5b95e40

OPEN FILES, POFILE FLAGS, AND THREAD REFCNT:

[0] : F 0xf62b6030, 0, 0 [1] : F 0xf62b6030, 0, 0

[2] : F 0xf62b6030, 0, 0

cmask: 0022

RESOURCE LIMITS:

cpu time: unlimited/unlimited

file size: unlimited/unlimited

swap size: 2147479552/2147479552

stack size: 8388608/2147479552

coredump size: unlimited/unlimited

file descriptors: 64/1024

address space: unlimited/unlimited

SIGNAL DISPOSITION:

...

Поля файлового дескриптора u_ofileи u_ pofileсодержат начальную информацию, необходимую для доступа процесса к данным файла. Дополнительная информация находится в системной файловой таблице и таблице индексных дескрипторов. Для обеспечения доступа процесса к данным файла ядро должно полностью создать цепочку от файлового дескриптора до vnode и, соответственно, до блоков хранения данных, как показано на рис. 4.12.
