Андрей Робачевский - Операционная система UNIX

На рис. 4.14 представлена схема выполнения операций ввода/вывода с использованием буферного кэша. Важной особенностью этой подсистемы является то, что она обеспечивает независимое выполнение операций чтения или записи данных процессом как результат соответствующих системных вызовов, а также фактический обмен данными с периферийным устройством.

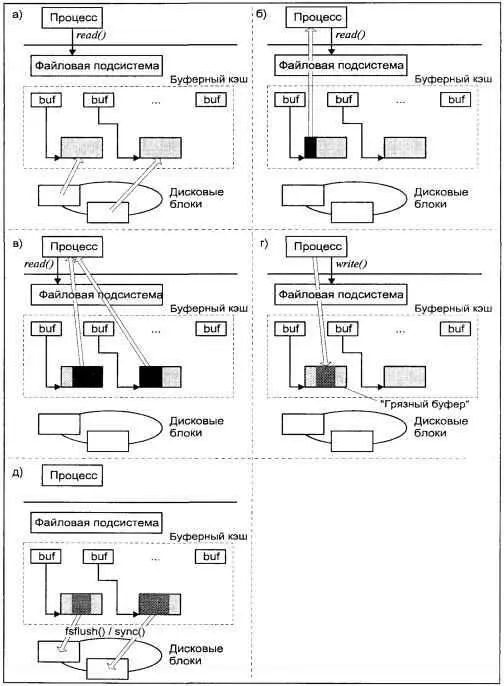

Рис. 4.14. Схема работы буферного кэша

Когда процессу требуется прочитать или записать данные он использует системные вызовы read(2) или write(2) , направляя тем самым запрос файловой подсистеме. В свою очередь файловая подсистема транслирует этот запрос в запрос на чтение или запись соответствующих дисковых блоков файла и направляет его в буферный кэш. Прежде всего кэш просматривается на предмет наличия требуемого блока в памяти. Если соответствующий буфер найден, его содержимое копируется в адресное пространство процесса в случае чтения и наоборот при записи, и операция завершается. Если блок в кэше не найден, ядро размещает буфер, связывает его с дисковым блоком с помощью заголовка bufи направляет запрос на чтение драйверу устройства. Обычно используется схема чтения вперед (read-ahead), когда считываются не только запрашиваемые блоки, но и блоки, которые с высокой вероятностью могут потребоваться в ближайшее время (рис. 4.14, а). Таким образом, последующие вызовы read(2) скорее всего не потребуют дискового ввода/вывода, а будут включать лишь копирование данных из буферов в память процесса, — операция, которая, как отмечалось, обладает на несколько порядков большей производительностью (рис. 4.14, б–в). При запросе на модификацию блока изменения также затрагивают только буфер кэша. При этом ядро помечает буфер как "грязный" в заголовке buf (рис. 4.14, г). Перед освобождением такого буфера для повторного использования, его содержимое должно быть предварительно сохранено на диске (рис. 4.14, д).

Перед фактическим использованием буфера, например при чтении или записи буфера процессом, или при операции дискового ввода/вывода, доступ к нему для других процессов должен быть заблокирован. При обращении к уже заблокированному буферу процесс переходит в состояние сна, пока данный ресурс не станет доступным.

Не заблокированные буферы помечаются как свободные и помещаются в специальный список. Буферы в этом списке располагаются в порядке наименее частого использования (Least Recently Used, LRU). Таким образом, когда ядру необходим буфер, оно выбирает тот, к которому не было обращений в течение наиболее продолжительного промежутка времени. После того как работа с буфером завершена, он помещается в конец списка и является наименее вероятным кандидатом на освобождение и повторное использование. Поэтому, если процесс вскоре опять обратится к тому же блоку данных, операция ввода/вывода по-прежнему будет происходить с буфером кэша. С течением времени буфер перемещается в направлении начала очереди, но при каждом последующем обращении к нему, будет помещен в ее конец.

Основной проблемой, связанной с буферным кэшем, является "старение" информации, хранящейся в дисковых блоках, образы которых находятся в буферном кэше. Как следует из схемы работы кэша, большинство изменений затрагивают только данные в соответствующих буферах, в то время, как дисковые блоки хранят уже устаревшую информацию. Разумеется в нормально работающей системе проблемы как таковой не возникает, поскольку в операциях ввода/вывода всегда используются свежие данные буферного кэша. Однако при аварийном останове системы, это может привести к потере изменений данных файлов, сделанных процессами непосредственно перед остановом.

Для уменьшения вероятности таких потерь в UNIX имеется несколько возможностей:

□ Во-первых, может использоваться системный вызов sync(2) , который обновляет все дисковые блоки, соответствующие "грязным" буферам. Необходимо отметить, что sync(2) не ожидает завершения операции ввода/вывода, таким образом после возврата из функции не гарантируется, что все "грязные" буферы сохранены на диске. [50] В распоряжении администратора имеется командный интерфейс к системному вызову — утилита sync(1M) . Поскольку выполнение команды еще не свидетельствует о фактическом завершении ввода/вывода, администраторы практикуют вызов sync(1M) несколько раз. Повторные вызовы повышают вероятность того, что ввод/вывод будет завершен прежде, чем будет введена другая команда или остановлена система, поскольку набор команды занимает определенное время. Тот же эффект может быть достигнут просто ожиданием нескольких секунд после ввода sync(1М) , но набор команды позволяет "скрасить ожидание".

□ Во-вторых, процесс может открыть файл в синхронном режиме (указав флаг O_SYNCв системном вызове open(2) ). При этом все изменения в файле будут немедленно сохраняться на диске.

□ Наконец, через регулярные промежутки времени в системе пробуждается специальный системный процесс — диспетчер буферного кэша (в различных версиях UNIX его названия отличаются, чаще всего используется fsflush или bdflush). Этот процесс освобождает "грязные" буферы, сохраняя их содержимое в соответствующих дисковых блоках [51] Работа диспетчера буферного кэша зависит от версии UNIX и конкретных настроек ядра системы. Например, в SCO UNIX для этого используются несколько параметров. Параметр BDFLUSHR задает интервал между последовательными пробуждениями bdflush, его значение по умолчанию составляет 30 секунд. Параметр NAUTOUP задает промежуток времени, который буфер должен оставаться "грязным", прежде чем bdflush сохранит его на диске. (рис. 4.14, д).

Центральной концепцией в архитектуре виртуальной памяти SVR4 является отображение файлов. При этом подходе все адресное пространство может быть представлено набором отображений различных файлов в память. Действительно, в страницы памяти, содержащие кодовые сегменты, отображаются соответствующие секции исполняемых файлов. Процесс может задать отображение с помощью системного вызова mmap(2) , при этом страницам памяти будут соответствовать определенные участки отображаемого файла. Даже области памяти, содержимое которых изменяется и не связано ни с каким файлом файловой системы, т.н. анонимные страницы , можно отобразить на определенные участки специального файла устройства, отвечающего за область свопинга (именно там сохраняются анонимные объекты памяти). При этом фактический обмен данными между памятью и устройствами их хранения, инициируется возникновением страничной ошибки. Такая архитектура позволяет унифицировать операции ввода/вывода практически для всех случаев.
