Андрей Робачевский - Операционная система UNIX

В конечном итоге работа всех этих интерфейсов, как высокого уровня, (файловая система), так и более низкого (взаимодействие с физическим устройством), обеспечивается подсистемой ввода/вывода ядра операционной системы.

В данной главе мы ознакомимся с архитектурой этой подсистемы, основным компонентом которой являются драйверы — модули ядра, обеспечивающие непосредственную работу с периферийными устройствами. Поскольку характеристики периферийных устройств значительно различаются, то UNIX использует два основных типа драйверов — символьные и блочные . Как следует из названия, драйверы первого типа обеспечивают обмен сравнительно небольшими объемами данных с устройством, что имеет место при работе, например, с терминалами или принтерами. Драйверы второго типа производят передачу данных блоками, что характерно для дисковых носителей данных. Эти типы драйверов входят в традиционную подсистему ввода/вывода и присутствуют во всех версиях UNIX.

Во второй части главы мы подробно остановимся на архитектуре драйверов подсистемы STREAMS, которая является неотъемлемой частью ядра в версиях UNIX System V. Эти драйверы представляют собой отдельный тип, обладающий такими ценными возможностями, как буферизация и управление потоком данных. К подсистеме STREAMS мы также вернемся в следующей главе при обсуждении архитектуры сетевого доступа в UNIX System V.

Драйверы устройств обеспечивают интерфейс между ядром UNIX и аппаратной частью компьютера. Благодаря этому от остальной части ядра скрыты архитектурные особенности компьютера, что значительно упрощает перенос системы и поддержку работы различных периферийных устройств.

В UNIX существует большое количество драйверов. Часть из них обеспечивает доступ к физическим устройствам, например, жесткому диску, принтеру или терминалу, другие предоставляют аппаратно-независимые услуги. Примером последних могут служить драйверы /dev/kmemдля работы с виртуальной памятью ядра /dev/null, представляющий "нулевое" устройство.

В процессе запуска системы ядро вызывает соответствующие процедуры инициализации установленных драйверов. Во многих версиях UNIX эти процедуры выводят на консоль сообщение о том, что драйвер найден, и инициализация прошла успешно, а также параметры драйвера и устройства.

Драйверы различаются по возможностям, которые они предоставляют, а также по тому, каким образом обеспечивается к ним доступ и управление. Можно рассматривать три основные типа драйверов:

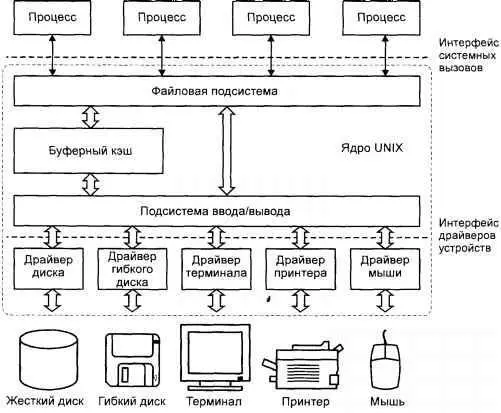

На рис. 5.1 приведена упрощенная схема взаимодействия драйверов устройств с другими подсистемами операционной системы UNIX.

Рис. 5.1. Драйверы устройств UNIX

Не все драйверы служат для работы с физическими устройствами, такими как сетевой адаптер, последовательный порт или монитор. Часть драйверов служат для предоставления различных услуг ядра прикладным процессам и не имеют непосредственного отношения к аппаратной части компьютера. Такие драйверы называются программными или драйверами псевдоустройств . Можно привести несколько примеров псевдоустройств и соответствующих им программных драйверов:

Драйвер устройства адресуется старшим номером (major number) устройства. Напомним, что среди атрибутов специальных файлов устройств, которые обеспечивают пользовательский интерфейс доступа к периферии компьютера, это число присутствует наряду с другим, также имеющим отношение к драйверу, — младшим номером (minor number). Младший номер интерпретируется самим драйвером (например, для клонов, оно задает старшее число устройства, которое требуется "размножить"). Другим примером использования младших номеров может служить драйвер диска. В то время как доступ к любому из разделов диска осуществляется одним и тем же драйвером и, соответственно, через один и тот же старший номер, младший номер указывает, к какому именно разделу требуется обеспечить доступ.
