Роберт Мартин - Чистая архитектура. Искусство разработки программного обеспечения

#ifndef _ACME_STD_TYPES

#define _ACME_STD_TYPES

#if defined(_ACME_X42)

typedef unsigned int Uint_32;

typedef unsigned short Uint_16;

typedef unsigned char Uint_8;

typedef int Int_32;

typedef short Int_16;

typedef char Int_8;

#elif defined(_ACME_A42)

typedef unsigned long Uint_32;

typedef unsigned int Uint_16;

typedef unsigned char Uint_8;

typedef long Int_32;

typedef int Int_16;

typedef char Int_8;

#else

#error is not supported for this environment

#endif

#endif

Заголовочный файл acmetypes.h не следует использовать непосредственно, иначе ваш код окажется тесно связанным с процессорами ACME. Вы думаете, что если используете процессор ACME, то какой вред он может причинить? Все просто, вы не сможете скомпилировать свой код, не подключив этот заголовочный файл. А если подключить его и определить символ _ACME_X42 или _ACME_A42, целые числа будут иметь неправильный размер при тестировании за пределами целевой платформы. Какое-то время это может не вызывать никаких проблем, но однажды у вас может появиться желание перенести свое приложение на другой процессор, и тогда вы обнаружите, что задача сильно усложнилась из-за отказа от переносимости и ограничения на подключение файлов, знающих о процессорах ACME.

Вместо использования acmetypes.h следует попробовать пойти более стандартным путем и использовать stdint.h. Но как быть, если в состав целевого компилятора не входит файл stdint.h? Вы можете сами написать этот заголовочный файл. Файл stdint.h может использовать acmetypes.h, когда выполняется компиляция для целевой платформы:

#ifndef _STDINT_H_

#define _STDINT_H_

#include

typedef Uint_32 uint32_t;

typedef Uint_16 uint16_t;

typedef Uint_8 uint8_t;

typedef Int_32 int32_t;

typedef Int_16 int16_t;

typedef Int_8 int8_t;

#endif

Использование stdint.h во встраиваемом программном обеспечении и микропрограммах поможет вам сохранить код чистым и переносимым. Всякое программное обеспечение должно быть независимым от типа процессора, но этот совет годится не для всякой микропрограммы . В следующем фрагменте кода используются особые расширения языка C, позволяющие коду обращаться к периферийным устройствам в микроконтроллере. Продукт может быть оснащен этим микроконтроллером, поэтому вы можете использовать интегрированные в него периферийные устройства. Следующая функция выводит в последовательный порт строку с текстом "hi". (Этот пример основан на реальном коде.)

void say_hi()

{

IE = 0b11000000;

SBUF0 = (0x68);

while(TI_0 == 0);

TI_0 = 0;

SBUF0 = (0x69);

while(TI_0 == 0);

TI_0 = 0;

SBUF0 = (0x0a);

while(TI_0 == 0);

TI_0 = 0;

SBUF0 = (0x0d);

while(TI_0 == 0);

TI_0 = 0;

IE = 0b11010000;

}

Эта маленькая функция страдает множеством проблем. Первое, что бросается в глаза, — присутствие последовательности символов 0b11000000. Такая форма записи двоичных чисел очень удобна, но поддерживается ли она стандартным языком C? К сожалению, нет. Еще несколько проблем проистекают непосредственно из использования нестандартных расширений:

• IE: устанавливает биты разрешения прерываний.

• SBUF0: буфер вывода последовательного порта.

• TI_0: прерывание опустошения буфера передачи последовательного порта. Если операция чтения возвращает 1, это указывает, что буфер пуст.

Переменные с именами, состоящими из букв верхнего регистра, в действительности представляют механизмы доступа к встроенной периферии микроконтроллера. Если программе понадобится управлять прерываниями и выводить символы, вам придется использовать эту периферию. Да, это удобно, но это уже не язык C.

Чистая архитектура будет напрямую использовать эти средства доступа к периферии лишь в нескольких местах и только в пределах микропрограммы. Любой код, знающий о существовании регистров, автоматически превращается в микропрограмму и, соответственно, оказывается тесно связанным с конкретным оборудованием. Тесная связь кода с оборудованием мешает получить действующий код до получения стабильно работающего оборудования. Она также будет мешать переносить встраиваемое приложение на новый процессор.

Если вы используете микроконтроллер, подобный этому, ваша программа могла бы спрятать эти низкоуровневые функции за слоем абстракций процессора (Processor Abstraction Layer; PAL). Часть микропрограммы, находящаяся над слоем PAL, могла бы проверять платформу, на которой выполняется, и таким способом ослабить жесткость кода.

Слой аппаратных абстракций (HAL) является насущной необходимостью, но достаточно ли его? Во встраиваемых системах, где отсутствует другое программное окружение, слоя HAL более чем достаточно, чтобы оградить код от избыточной зависимости от операционной среды. Но что, если встраиваемая система использует некоторую операционную систему реального времени (RealTime Operating System; RTOS) или встраиваемую версию Linux или Windows?

Чтобы дать коду шанс служить долго, операционную систему следует рассматривать как деталь и защищаться от зависимостей, связывающих с ней.

Программное обеспечение обращается к операционному окружению посредством операционной системы (ОС). ОС — это слой, отделяющий программное обеспечение от микропрограмм (рис. 29.5). Прямое использование механизмов ОС может стать источником проблем. Например, представьте,

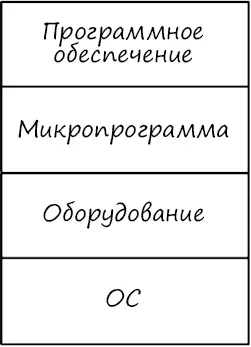

Рис. 29.5.Дополнительный слой операционной системы

что производителя вашей RTOS купила другая компания и из-за этого выросла стоимость системы или упало ее качество. Или ваши потребности изменились, а используемая вами RTOS не обладает необходимыми возможностями. Вам придется изменить много кода. И это будут не просто синтаксические изменения, обусловленные сменой API, скорее всего, вам придется приспосабливать семантику кода к различным механизмам и примитивам новой ОС.

Чистая встраиваемая архитектура изолирует программное обеспечение от операционной системы, реализуя слой абстракции операционной системы (Operating System Abstraction Layer; OSAL), как показано на рис. 29.6. В некоторых случаях этот слой может иметь очень простую реализацию, выражающуюся в простой подмене имен функций. Но иногда может потребоваться полное обертывание некоторых функций.

Если вам доводилось переносить программное обеспечение с одной RTOS на другую, вы знаете, насколько трудно это дается. Если ваше программное обеспечение зависит только от слоя OSAL, но не зависит от ОС, вам потребуется только написать новый слой OSAL, совместимый с прежним. Что бы вы предпочли: изменить кучу сложного кода или написать новый код, определяющий интерфейс и поведение? Это даже не спорный вопрос. Я выбираю последнее.
