Роберт Мартин - Чистая архитектура. Искусство разработки программного обеспечения

С одной стороны, эту абстракцию можно было не создавать. Я мог бы убрать абстрактный вариант использования из схемы без ущерба для каких-либо особенностей продукта. С другой стороны, эти два варианта использования настолько похожи, что я счел разумным признать сходство и найти способ унифицировать его с самого начала.

Теперь, когда известны действующие лица и варианты использования, можно создать предварительную компонентную архитектуру (рис. 33.2).

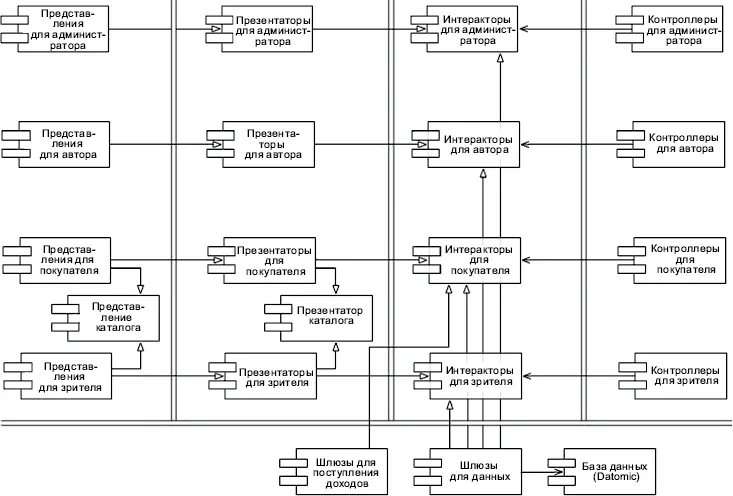

Рис. 33.2.Предварительная компонентная архитектура

Двойными линиями, как обычно, изображены архитектурные границы. Как видите, это типичное деление на представления, презентаторы, интеракторы и контроллеры. Также отметьте, что каждую из этих категорий я разбил на подкатегории по соответствующим им действующим лицам.

Каждый компонент на рис. 33.2 потенциально представляет файл .jar или .dll и каждый будет содержать соответствующие представления, презентаторы, интеракторы и контроллеры.

Обратите внимание на особые компоненты Представление каталога и Презентатор каталога . Именно так предполагается реализовать абстрактный вариант использования Просмотр каталога . Я предполагаю, что такие представления и презентаторы будут иметь вид абстрактных классов, которые будут наследовать конкретные классы представлений и презентаторов в производных компонентах.

Стал бы я действительно разбивать систему на все эти компоненты и организовывать их в файлы .jar или .dll? И да и нет. Конечно, я мог бы помудрить над компиляцией и настроить окружение так, чтобы действительно можно было создавать компоненты, развертываемые независимо. Также я мог бы оставить за собой право объединить компоненты, чтобы при необходимости получить меньшее количество единиц развертывания. Например, компоненты, изображенные на рис. 33.2, легко можно объединить в пять файлов .jar — по одному для представлений, презентаторов, интеракторов, контроллеров и утилит соответственно. В этом случае я мог развертывать компоненты, которые, скорее всего, будут меняться независимо друг от друга.

Еще один возможный вариант группировки: объединить представления и презентаторы в один файл .jar, а интеракторы, контроллеры и утилиты поместить в свои, отдельные файлы. Другой, еще более простой вариант группировки: создать два файла .jar — один с представлениями и презентаторами и другой со всем остальным.

Оставив эти возможности открытыми, позже мы сможем изменить способ развертывания системы, исходя из особенностей ее развития.

Поток управления на рис. 33.2 движется справа налево. Входные данные поступают в контроллеры и затем обрабатываются интеракторами. Презентаторы форматируют результаты обработки и передают их представлениям для отображения.

Обратите внимание, что не все стрелки направлены справа налево. Фактически большинство из них направлено слева направо. Это объясняется тем, что архитектура следует правилу зависимости . Все зависимости пересекают архитектурные границы в одном направлении и всегда направлены в сторону компонентов, содержащих политики более высокого уровня.

Также отметьте, что отношения использования (открытые стрелки) совпадают с направлением потока управления, а отношения наследования (закрытые стрелки) направлены против потока управления. Это отражает использование принципа открытости/закрытости, который требует, чтобы зависимости были направлены в правильном направлении и изменения в низкоуровневых деталях не затрагивали высокоуровневые политики.

Диаграмма архитектуры на рис. 33.2 включает разделение по двум измерениям. Первое — разделение на основе действующих лиц согласно принципу единственной ответственности; второе соответствует правилу зависимости. Цель обоих — разделить компоненты, изменяющиеся по разным причинам и с разной скоростью. Причины в данном случае соответствуют действующим лицам, а скорости — разным уровням политик.

После структуризации кода таким способом появляется возможность смешивать и распределять его по единицам развертывания как угодно. Вы сможете группировать компоненты в любые единицы развертывания, имеющие смысл, и менять правила группировки с изменением условий.

Все советы, которые вы прочитали к настоящему моменту, безусловно, помогут вам проектировать замечательные приложения, состоящие из классов и компонентов с четко определенными границами, понятными обязанностями и управляемыми зависимостями. Но как всегда, дьявол кроется в деталях реализации, и действительно, очень легко споткнуться о последнее препятствие, если не уделить ему должного внимания.

Представим, что мы строим книжный онлайн-магазин и один из вариантов использования, который нам предлагается внедрить, — возможность просмотра клиентами состояния своих заказов. Пример, следующий ниже, описывается с позиции языка Java, однако принципы в равной степени применимы к другим языкам программирования. Отложим пока чистую архитектуру в сторону и рассмотрим несколько подходов к проектированию и организации кода.

Первый и самый простой, пожалуй, подход — организация традиционной многоуровневой архитектуры, в которой код разделяется по функциональному признаку. Этот подход часто называют «упаковкой по уровням». На рис. 34.1 показано, как могла бы выглядеть соответствующая UML-диаграмма классов.

Рис. 34.1.Упаковка по уровням

В такой типичной многоуровневой архитектуре один уровень выделяется для веб-кода, один уровень — для «бизнес-логики» и один уровень — для работы с хранилищем данных. Иными словами, горизонтальные уровни используются как способ группировки по подобию. В «строгой многоуровневой архитектуре» уровни должны зависеть только от следующего смежного уровня. В Java уровни обычно реализуются в виде пакетов. Как показано на рис. 34.1, все зависимости между уровнями (пакетами) направлены вниз. В этом примере у нас имеются следующие Java-типы:

• OrdersController: веб-контроллер, иногда что-то вроде MVC-контроллера из Spring, обрабатывающего запросы из Веб.
