2) гсг операнд, счетчик_сдвигов (Rotate through Carry Right) – циклический сдвиг вправо через перенос.

Содержимое операнда сдвигается вправо на количество бит, определяемое операндом счетчик_сдвигов. Сдвигаемые биты поочередно становятся значением флага переноса СF.

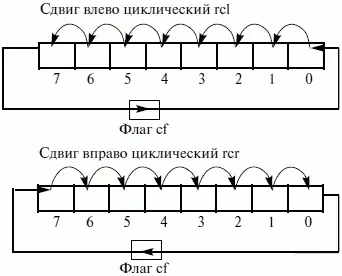

Рис. 33. Команды циклического сдвига через флаг переноса CF

Из рисунка 33 видно, что при сдвиге через флаг переноса появляется промежуточный элемент, с помощью которого, в частности, можно производить подмену циклически сдвигаемых битов, в частности, рассогласование битовых последовательностей.

Под рассогласованием битовой последовательности здесь и далее подразумевается действие, которое позволяет некоторым образом локализовать и извлечь нужные участки этой последовательности и записать их в другое место.

Система команд последних моделей микропроцессоров Intel, начиная с i80386, содержит дополнительные команды сдвига, расширяющие возможности, рассмотренные нами ранее. Это – команды сдвигов двойной точности: 1) shld операнд_1, операнд_2, счетчик_сдвигов – сдвиг влево двойной точности. Команда shld производит замену путем сдвига битов операнда операнд_1 влево, заполняя его биты справа значениями битов, вытесняемых из операнд_2 согласно схеме на рис. 34. Количество сдвигаемых бит определяется значением счетчик_сдвигов, которое может лежать в диапазоне 0… 31. Это значение может задаваться непосредственным операндом или содержаться в регистре cl. Значение операнд_2 не изменяется.

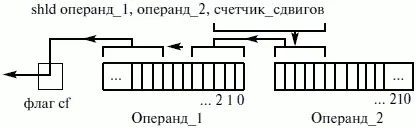

Рис. 34. Схема работы команды shld

2) shrd операнд_1, операнд_2, счетчик_сдвигов – сдвиг вправо двойной точности. Команда производит замену путем сдвига битов операнда операнд_1 вправо, заполняя его биты слева значениями битов, вытесняемых из операнд_2 согласно схеме на рисунке 35. Количество сдвигаемых бит определяется значением счетчик_сдвигов, которое может лежать в диапазоне 0… 31. Это значение может задаваться непосредственным операндом или содержаться в регистре cl. Значение операнд_2 не изменяется.

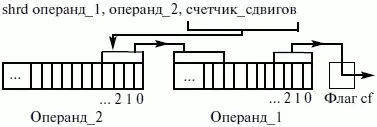

Рис. 35. Схема работы команды shrd

Как мы отметили, команды shld и shrd осуществляют сдвиги до 32 разрядов, но за счет особенностей задания операндов и алгоритма работы эти команды можно использовать для работы с полями длиной до 64 бит.

Мы познакомились с некоторыми командами, из которых формируются линейные участки программы. Каждая из них в общем случае выполняет некоторые действия по преобразованию или пересылке данных, после чего микропроцессор передает управление следующей команде. Но очень мало программ работает таким последовательным образом. Обычно в программе есть точки, в которых нужно принять решение о том, какая команда будет выполняться следующей. Это решение может быть:

1) безусловным – в данной точке необходимо передать управление не той команде, которая идет следующей, а другой, которая находится на некотором удалении от текущей команды;

2) условным – решение о том, какая команда будет выполняться следующей, принимается на основе анализа некоторых условий или данных.

Программа представляет собой последовательность команд и данных, занимающих определенное пространство оперативной памяти. Это пространство памяти может быть либо непрерывным, либо состоять из нескольких фрагментов.

То, какая команда программы должна выполняться следующей, микропроцессор узнает по содержимому пары регистров cs:(e)ip:

1) cs – сегментный регистр кода, в котором находится физический (базовый) адрес текущего сегмента кода;

2) eip/ip – регистр указателя команды, в котором находится значение, представляющее собой смещение в памяти следующей команды, подлежащей выполнению, относительно начала текущего сегмента кода.

Какой конкретно регистр будет использоваться, зависит от установленного режима адресации use16 или use32. Если указано use 16, то используется ip, если use32, то используется eip.

Таким образом, команды передачи управления изменяют содержимое регистров cs и eip/ip, в результате чего микропроцессор выбирает для выполнения не следующую по порядку команду программы, а команду в некотором другом участке программы. Конвейер внутри микропроцессора при этом сбрасывается.

По принципу действия команды микропроцессора, обеспечивающие организацию переходов в программе, можно разделить на 3 группы:

1. Команды безусловной передачи управления:

1) команда безусловного перехода;

2) команда вызова процедуры и возврата из процедуры;

3) команда вызова программных прерываний и возврата из программных прерываний.

2. Команды условной передачи управления:

1) команды перехода по результату команды сравнения стр;

2) команды перехода по состоянию определенного флага;

3) команды перехода по содержимому регистра есх/сх.

3. Команды управления циклом:

1) команда организации цикла со счетчиком есх/сх;

2) команда организации цикла со счетчиком есх/сх с возможностью досрочного выхода из цикла по дополнительному условию.

Предыдущее обсуждение выявило некоторые детали механизма перехода. Команды перехода модифицируют регистр указателя команды eip/ip и, возможно, сегментный регистр кода cs. Что именно должно подвергнуться модификации, зависит:

1) от типа операнда в команде безусловного перехода (ближний или дальний);

2) от указания перед адресом перехода (в команде перехода) модификатора; при этом сам адрес перехода может находиться либо непосредственно в команде (прямой переход), либо в регистре или ячейке памяти (косвенный переход).

Модификатор может принимать следующие значения:

1) near ptr – прямой переход на метку внутри текущего сегмента кода. Модифицируется только регистр eip/ip (в зависимости от заданного типа сегмента кода use16 или use32) на основе указанного в команде адреса (метки) или выражения, использующего символ извлечения значения – $;

2) far ptr – прямой переход на метку в другом сегменте кода. Адрес перехода задается в виде непосредственного операнда или адреса (метки) и состоит из 16-битного селектора и 16/32-битного смещения, которые загружаются, соответственно, в регистры cs и ip/eip;
