QPainter painter(this);

painter.setRenderHint(QPainter::Antialiasing, true);

painter.setPen(QPen(Qt::black, 12, Qt::DashDotLine, Qt::RoundCap));

painter.setBrush(QBrush(Qt::green, Qt::SolidPattern));

painter.drawEllipse(80, 80, 400, 240);

Вызов setRenderHint() включает режим сглаживания линий, указывая QPainter на необходимость использования по краям цветов различной интенсивности, чтобы уменьшить визуальное искажение, которое обычно заметно, когда края фигуры представляются пикселями. В результате края воспринимаются более ровными на тех платформах и устройствах, которые поддерживают эту функцию.

Ниже приводится программный код для вычерчивания сектора эллипса, показанного на рис. 8.5 (б):

QPainter painter(this);

painter.setRenderHint(QPainter::Antialiasing, true);

painter.setPen(QPen(Qt::black, 15, Qt::SolidLine, Qt::RoundCap, Qt::MiterJoin));

painter.setBrush(QBrush(Qt::blue, Qt::DiagCrossPattern));

painter.drawPie(80, 80, 400, 240, 60 * 16, 270 * 16);

Два последних аргумента функции drawPie() задаются в шестнадцатых долях градуса.

Ниже приводится программный код для вычерчивания кривой Безье третьего порядка, показанной на рис. 8.5 (в):

QPainter painter(this);

painter.setRenderHint(QPainter::Antialiasing, true);

QPainterPath path;

path.moveTo(80, 320);

path.cubicTo(200, 80, 320, 80, 480, 320);

painter.setPen(QPen(Qt::black, 8));

painter.drawPath(path);

Класс QPainterPath может определять произвольные фигуры векторной графики, соединяя друг с другом основные графические элементы: прямые линии, эллипсы, многоугольники, дуги, кривые Безье второго и третьего порядка и другие цепочки графических элементов рисовальщика (painter paths). Такие цепочки являются законченными элементарными рисунками в том смысле, что любая фигура или любая комбинация фигур может быть представлена в виде некоторой цепочки графических элементов.

Цепочка графических элементов определяет контур, а область внутри контура можно заполнить какой-нибудь кистью. В примере, представленном на рис. 8.5 (в), мы не задавали кисть, поэтому нарисован только контур.

В трех представленных выше примерах используются встроенные шаблоны кисти ( Qt::SolidPattern, Qt::DiagCrossPattern и Qt::NoBrush). В современных приложениях градиентные заполнители являются популярной альтернативой однородным заполнителям. Цветовые градиенты основаны на интерполяции цветов, обеспечивающей сглаженные переходы между двумя или более цветами. Они часто применяются для получения эффекта трехмерности изображения, например стиль Plastique использует цветовые градиенты при воспроизведении кнопок QPushButton.

Qt поддерживает три типа цветовых градиентов: линейный, конический и радиальный. В примере таймера духовки, который приводится в следующем разделе, в одном виджете используется комбинация всех трех типов градиентов для того, чтобы изображение выглядело реалистически.

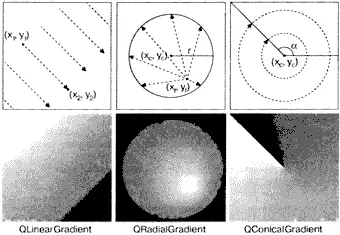

Рис. 8.6. Кисти QPainter с цветовыми градиентами.

• Линейные градиентыопределяются двумя контрольными точками и рядом «цветовых отметок» на линии, соединяющей эти точки. Например, линейный градиент на рис. 8.6 создан при помощи следующего программного кода:

QLinearGradient gradient(50, 100, 300, 350);

gradient.setColorAt(0.0, Qt::white);

gradient.setColorAt(0.2, Qt::green);

gradient.setColorAt(1.0, Qt::black);

Мы задали три цвета в трех разных позициях между двумя контрольными точками. Позиции представляются в виде чисел с плавающей точкой в диапазоне между 0 и 1, где 0 соответствует первой контрольной точке, а 1 — последней контрольной точке. Цвет между этими позициями интерполируется.

• Радиальные градиентыопределяются центральной точкой (х с, у с), радиусом r и точкой фокуса (x f, y f), которая дополняет цветовые метки. Центральная точка и радиус определяют окружность. Изменение цвета распространяется во все стороны из точки фокуса, которая может совпадать с центральной точкой или может быть любой другой точкой внутри окружности.

• Конические градиентыопределяются центральной точкой (х с, у с) и углом α. Изменение цвета распространяется вокруг центральной точки подобно перемещению секундной стрелки часов.

До сих пор мы говорили о настройках пера, кисти и шрифта рисовальщика. QPainter имеет другие параметры настройки, влияющие на способ рисования фигур и текста:

• Кисть фона (background brush)используется для заполнения фона геометрических фигур (то есть под шаблоном кисти), текста или пиксельной карты, когда в качестве режима отображения фона задан Qt::OpaqueMode (непрозрачный режим) (по умолчанию используется режим Qt::TransparentMode — прозрачный).

• Исходная точка кисти (brush origin)задает точку начала отображения шаблона кисти, в качестве которой обычно используется точка верхнего левого угла виджета.

• Границы области рисования (clip region)определяют область рисования устройства. Операции рисования, которые выходят за пределы этой области, игнорируются.

• Область отображения, окно и универсальная матрица преобразования (viewport, window и world matfix)определяют способ перевода логических координат QPainter в физические координаты устройства рисования. По умолчанию системы логических и физических координат совпадают. Системы координат рассматриваются в следующем разделе.

• Режим композиции (composition mode)определяет способ взаимодействия новых выводимых пикселей с пикселями, уже присутствующими на устройстве рисования. По умолчанию используется режим «source over», при котором новые пиксели рисуются поверх существующих. Этот режим поддерживается только определенными устройствами, и он рассматривается позже в данной главе.

В любой момент времени мы можем сохранить в стеке текущее состояние рисовальщика, вызывая функцию save(), и восстановить его позже, вызывая функцию restore(). Это может быть полезно, если требуется временно изменить некоторые параметры настройки рисовальщика и затем их восстановить в прежние значения, как мы это увидим в следующем разделе.

В используемой по умолчанию координатной системе рисовальщика QPainter точка (0, 0) находится в левом верхнем углу устройства рисования; значение координат x увеличивается при перемещении вправо, а значение координат у увеличивается при перемещении вниз. Каждый пиксель занимает область 1 × 1 в координатной системе, применяемой по умолчанию.

Необходимо помнить об одной важной особенности: центр пикселя имеет «полупиксельные» координаты. Например, пиксель в верхнем левом углу занимает область между точками (0, 0) и (1, 1), а его центр находится в точке (0.5, 0.5). Если мы просим QPainter нарисовать пиксель, например, в точке (100, 100), его координаты будут смещены на величину +0.5 по обоим направлениям, и в результате нарисованный пиксель будет иметь центр в точке (100.5, 100.5).
