53 }

54 }

Мы вызываем функцию rotate() для поворота системы координат рисовальщика. В старой системе координат нулевая отметка находилась сверху; теперь нулевая отметка перемещается для установки соответствующего времени, которое остается до срабатывания таймера. После каждого поворота мы снова рисуем ручку таймера, поскольку его ориентация зависит от угла поворота.

В цикле for мы рисуем минутные отметки по внешней окружности и отображаем количество минут через каждые 5 минутных меток. Текст размещается в невидимом прямоугольнике под минутной отметкой. В конце каждой итерации цикла мы поворачиваем рисовальщик по часовой стрелке на 7°, что соответствует одной минуте. При рисовании минутной отметки следующий раз она будет отображаться в другом месте окружности, хотя мы передаем одни и те же координаты функциям drawLine() и drawText().

В этом программном коде в цикле for имеется незаметная погрешность, которая быстро стала бы очевидной, если бы мы выполнили больше итераций. При каждом вызове rotate() мы фактически умножаем текущую универсальную матрицу преобразования на матрицу поворота, получая новую универсальную матрицу преобразования. Ошибка округления чисел с плавающей точкой еще больше увеличивает неточность универсальной матрицы преобразования. Ниже показан один из возможных способов решения этой проблемы путем перезаписи программного кода с использованием save() и restore() для сохранения и восстановления первоначальной матрицы преобразования на каждом шаге итерации:

41 for (int i = 0; i <= MaxMinutes; ++i) {

42 painter->save();

43 painter->rotate(-i * DegreesPerMinute);

44 if (i % 5 == 0) {

45 painter->setPen(thickPen);

46 painter->drawLine(0, -41, 0, -44);

47 painter->drawText(-15, -41, 30, 25,

48 Qt::AlignHCenter | Qt::AlignTop,

49 QString::number(i));

50 } else {

51 painter->setPen(thinPen);

52 painter->drawLine(0, -42, 0, -44);

53 }

54 painter->restore();

55 }

При другом способе реализации таймера духовки нам нужно было бы самим рассчитывать координаты (x, y), используя функции sin() и cos() для определения их позиции на окружности. Но тогда нам все же пришлось бы выполнять перенос и поворот системы координат для отображения текста под некоторым углом.

При рисовании мы можем столкнуться с необходимостью принятия компромиссных решений относительно скорости и точности. Например, в системах X11 и Mac OS X рисование по виджету QWidget или по пиксельной карте QPixmap основано на применении родного для платформы графического процессора (paint engine). В системе X11 это обеспечивает минимальную связь с Х—сервером; посылаются только команды рисования, а не данные реального изображения. Основным недостатком этого подхода является то, что возможности Qt ограничиваются родными для данной платформы средствами поддержки:

• в системе Х11 такие возможности, как сглаживание линий и поддержка дробных координат, доступны только в том случае, если Х—сервер использует расширение X Render;

• в системе Mac OS X родной графический процессор, обеспечивающий сглаживание линий, использует алгоритмы рисования многоугольников, которые отличаются от алгоритмов в X11 и Windows, что приводит к получению немного других результатов.

Когда точность важнее эффективности, мы можем рисовать по QImage и копировать результат на экран. В этом случае Qt всегда использует собственный внутренний графический процессор и результат на всех платформах получается идентичным. Единственное ограничение заключается в том, что QImage, по которому мы рисуем, должен создаваться с аргументом QImage::Format_RGB32 или QImage::Format_ARGB32_Premultiplied.

Второй формат почти идентичен обычному формату ARGB32 (0xaarrggbb); отличие в том, что красный, зеленый и синий компоненты «предварительно умножаются» на альфа—компонент. Это значит, что значения RGB, которые обычно находятся в диапазоне от 0x00 до 0xFF, теперь принимают значения от 0x00 до значения альфа-компонента. Например, синий цвет с прозрачностью 50% представляется значением 0x7F0000FF в формате ARGB32, но он имеет значение 0x7F00007F в формате ARGB32 с предварительным умножением компонент, и, аналогично, темно-зеленый цвет с прозрачностью 75% имеет значение 0x3F008000 в формате ARGB32 и значение 0x3F002000 в фopмaтe ARGB32 с предварительным умножением компонент.

Предположим, что мы хотим использовать сглаживание линий при рисовании виджета и нам нужно получить хорошие результаты даже в системах X11, которые не используют расширение X Render. Обработчик событий paintEvent(), предполагающий применение X Render для сглаживания линий, мог бы выглядеть следующим образом:

01 void MyWidget::paintEvent(QPaintEvent *event)

02 {

03 QPainter painter(this);

04 painter.setRenderHint(QPainter::Antialiasing, true);

05 draw(&painter);

06 }

Ниже показано, как можно переписать виджетную функцию paintEvent() для применения независимого от платформы графического процессора Qt:

01 void MyWidget::paintEvent(QPaintEvent *event)

02 {

03 QImage image(size(), QImage::Format_ARGB32_Premultiplied);

04 QPainter imagePainter(&image);

05 imagePainter.initFrom(this);

06 imagePainter.setRenderHint(QPainter::Antialiasing, true);

07 imagePainter.eraseRect(rect());

08 draw(&imagePainter);

09 imagePainter.end();

10 QPainter widgetPainter(this);

11 widgetPainter.drawImage(0,0, image);

12 }

Мы создаем объект QImage с тем же размером, который имеет виджет, в формате ARGB32 с умножением компонент, и объект QPainter для рисования по изображению. Вызов initFrom() инициализирует в рисовальщике перо, фон и шрифт значениями, используемыми виджетом. Мы рисуем, используя QPainter как обычно, а в конце еще раз используем объект QPainter для копирования изображения на виджет.

Этот подход дает одинаково высококачественный результат на всех платформах, за исключением воспроизведения шрифта, что зависит от установленных в системе шрифтов.

Особенно эффективным средством графического процессора Qt является его поддержка режимов композиции. Эти режимы определяют способ слияния исходного и нового пикселя при рисовании. Это относится ко всем операциям рисования, в том числе относящимся к перу, кисти, градиенту и изображению.

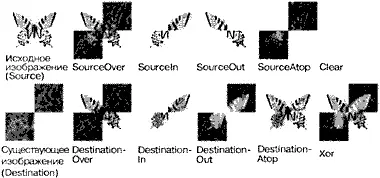

Режимом композиции по умолчанию является QImage::CompositionMode_SourceOver, означающий, что исходный пиксель (тот, который рисуется в данный момент) налагается поверх существующего на изображении пикселя, причем альфа—компонент исходного пикселя определяет степень его прозрачности. На рис. 8.11 показан результат рисования полупрозрачной бабочки поверх тестового шаблона при использовании разных режимов.

Рис. 8.11. Режимы композиции QPainter.
