Наш нестандартный DirectDraw AppWizard создает приложения DirectDraw. Для установки DirectDraw AppWizard можно воспользоваться инсталляционной программой с CD-ROM или просто скопировать с диска файл AppWizard (с расширением AWX) в каталог с шаблонами Visual C++.

В Visual C++ Developer Studio вызовите DirectDraw AppWizard. Для этого воспользуйтесь командой File | New, затем выберите Project Workspace — откроется диалоговое окно, в левой части которого перечислены все возможные AppWizard. На рис. 3.1 изображено это окно с выбранным DirectDraw AppWizard.

Рис. 3.1. Диалоговое окно New Project Workspace

На рисунке указано имя проекта Bounce. По умолчанию оно определяет имя каталога с проектом, а также используется для присвоения имен ряду элементов проекта, включая некоторые классы C++.

После того как вы выберете DirectDraw AppWizard, введете имя проекта и нажмете кнопку Create, на экране появится первое диалоговое окно AppWizard (см. рис. 3.2).

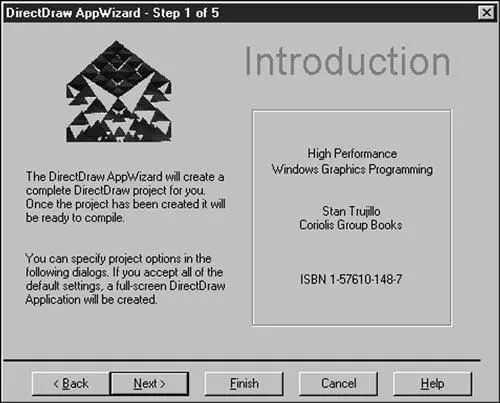

Рис. 3.2. Диалоговое окно с заставкой DirectDraw AppWizard

Это окно в основном декоративное, но по ряду элементов оно похоже на остальные окна AppWizard. Например, в каждом окне имеются четыре кнопки, изображенные на рис. 3.2. Кнопки Back и Next позволяют перейти к следующему или вернуться к предыдущему окну. При нажатии кнопки Finish появляется диалоговое окно подтверждения, в котором можно просмотреть принятые вами решения. Кнопка Cancel возвращает вас в среду Visual C++. Нажмите кнопку Next, чтобы перейти к следующему окну.

Во втором окне DirectDraw AppWizard предлагается выбрать тип создаваемого приложения: полноэкранное или оконное. По умолчанию установлен переключатель Full-screen (для полноэкранного приложения). Наше изучение начнется именно с полноэкранных приложений, поэтому оставьте тип, выбранный по умолчанию. Второе окно AppWizard изображено на рис. 3.3.

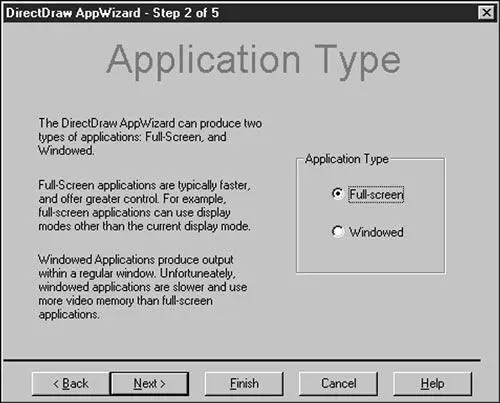

Рис. 3.3. Диалоговое окно Application Type

Снова нажмите кнопку Next, и перед вами появится третье окно AppWizard. В нем указываются исходные параметры приложения. Содержимое этого окна зависит от типа приложения, выбранного на предыдущем шаге. Поскольку ранее было выбрано полноэкранное приложение, в окне Initial Settings можно задать разрешение и глубину пикселей для начального видеорежима. Диалоговое окно Initial Settings изображено на рис. 3.4.

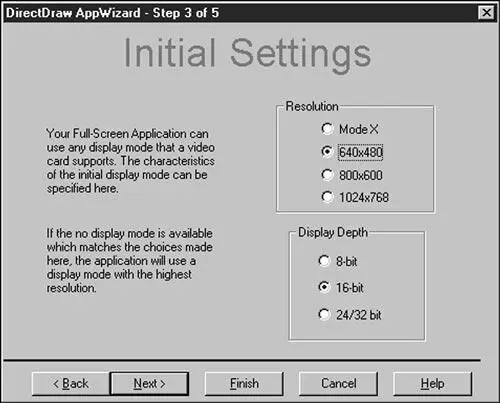

Рис. 3.4. Диалоговое окно Initial Settings

По умолчанию выбирается режим 640×80×6. Оставьте значения, принятые по умолчанию, и нажмите кнопку Next.

В четвертом окне предлагается выбрать содержимое приложения — None или Bitmap. При установке переключателя None генерируемое приложение не делает абсолютно ничего, а при установке Bitmap оно выполняет анимацию растрового изображения. Диалоговое окно Contents изображено на рис. 3.5. По умолчанию устанавливается переключатель Bitmap; именно этот вариант будет использован в приложении Bounce.

Рис. 3.5. Диалоговое окно Contents

В пятом и шестом окнах диалога можно переопределить имена классов C++, по умолчанию выбираемые для приложения. Имена классов отображаются в двух текстовых полях; оставьте их без изменений. Диалоговое окно Class Names изображено на рис. 3.6.

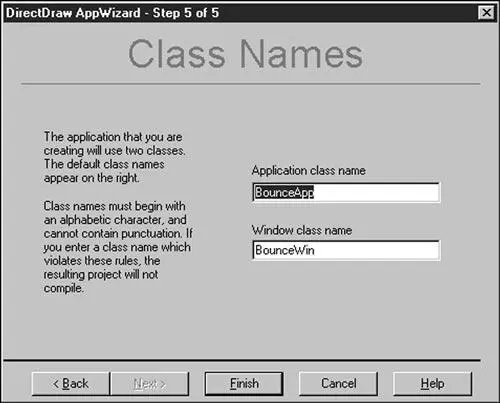

Рис. 3.6. Диалоговое окно Class Names

Нажмите кнопку Finish. Откроется окно подтверждения, в котором можно просмотреть значения всех выбранных параметров.

После того как вы подтвердите свое решение, AppWizard создаст новый проект и загрузит его в Developer Studio. Проект готов к компиляции. Если запустить приложение, вы увидите, как по черному экрану бегает растровый объект.

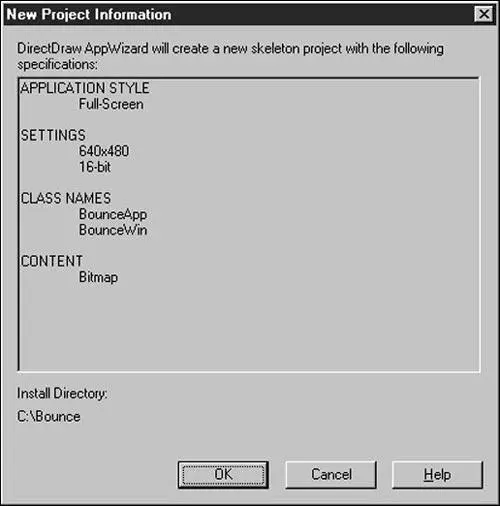

Рис. 3.7. Диалоговое окно подтверждения

Перед тем как рассматривать структуру проекта Bounce, мы немного поговорим об иерархии классов, использованных для его построения. Так вам будет проще понять код этого приложения, а так как остальные программы на CD-ROM устроены аналогично — то и код всех остальных программ из этой книги.

В реализации программы Bounce используется библиотека MFC, но без традиционной для нее архитектуры «документ/вид». Вместо этого используются классы MFC CWndи CWinApp. Это позволяет устранить накладные расходы, связанные с архитектурой «документ/вид», и упростить приложение.

Поддержка DirectDraw сосредоточена в классах DirectDrawWinи DirectDrawApp, производных от CWndи CWinAppсоответственно. В свою очередь от DirectDrawWinи DirectDrawAppпорождаются еще два класса. Эти классы (в приложении Bounce они называются BounceWinи BounceApp) обеспечивают функциональность, специфическую для конкретного приложения. На рис. 3.8 изображена иерархия этих шести классов вместе с базовыми классами MFC, используемыми в реализации CWndи CWinApp.

Рис. 3.8. Иерархия классов в программе Bounce

Классы на рисунке соединены стрелками в соответствии с их наследственными связями. Класс CObject, лежащий в основании иерархического дерева, является базовым для всех остальных классов приложения. От него стрелки идут к классам более высокого уровня BounceWinи BounceApp.

Пять классов в нижней части дерева принадлежат MFC. Я кратко опишу эти классы и объясню, для чего они используются в приложении, но не стану приводить код реализации, потому что MFC не относится к теме книги.

Класс CObjectявляется базовым для всех нетривиальных классов MFC. Он обеспечивает самые общие функции классов — операторы присваивания, поддержку сериализации и нестандартные версии операторов newи delete(для отладочных целей). Кроме того, класс CObjectсодержит виртуальный деструктор. Это гарантирует, что все классы, производные от CObject, будут правильно вести себя во время уничтожения независимо от типа используемого при этом указателя.

Поддержка схем сообщений (message maps) в MFC реализована в классе CCmdTarget, производном от CObject. Схемами сообщений называются макросы, которые ClassWizard включает в классы, чтобы реализовать обработку сообщений. Поскольку классы нашего приложения являются производными от CCmdTarget, для создания схем сообщений можно использовать ClassWizard.
