Работа с трафаретным буфером и буфером накопления описана в разделе Спецэффекты.

Функции библиотеки GLUT реализуют так называемый событийно-управляемый механизм. Это означает, что есть некоторый внутренний цикл, который запускается после соответствующей инициализации и обрабатывает, один за другим, все события, объявленные во время инициализации. К событиям относятся: щелчок мыши, закрытие окна, изменение свойств окна, передвижение курсора, нажатие клавиши, и "пустое" (idle) событие, когда ничего не происходит. Для проведения периодической проверки совершения того или иного события надо зарегистрировать функцию, которая будет его обрабатывать. Для этого используются функции вида:

void glutDisplayFunc(void (*func)(void))

void glutReshapeFunc(void (*func)(int width, int height))

void glutMouseFunc(void (*func)(int button, int state, int x, int y))

void glutIdleFunc(void (*func)(void))

То есть параметром для них является имя соответствующей функции заданного типа. С помощью glutDisplayFunc() задается функция рисования для окна приложения, которая вызывается при необходимости создания или восстановления изображения. Для явного указания, что окно надо обновить, иногда удобно использовать функцию

void glutPostRedisplay(void)

Через glutReshapeFunc() устанавливается функция обработки изменения размеров окна пользователем, которой передаются новые размеры.

glutMouseFunc() определяет обработчика команд от мыши, а glutIdleFunc() задает функцию, которая будет вызываться каждый раз, когда нет событий от пользователя.

Контроль всех событий происходит внутри бесконечного цикла в функции

void glutMainLoop(void)

которая обычно вызывается в конце любой программы, использующей GLUT. Структура приложения, использующего анимацию, будет следующей:

#include

void MyIdle(void) {

/*Код, который меняет переменные, определяющие следующий кадр */

…

}

void MyDisplay(void) {

/* Код OpenGL, который отображает кадр */

…

/* После рисования переставляем буфера */

glutSwapBuffers();

}

void main(int argcp, char **argv) {

/* Инициализация GLUT */

glutInit(&argcp, argv);

glutInitWindowSize(640, 480);

glutInitWindowPosition(0, 0);

/* Открытие окна */

glutCreateWindow("My OpenGL Application");

/* Выбор режима: двойной буфер и RGBA цвета */

glutInitDisplayMode(GLUT_RGBA | GLUT_DOUBLE | GLUT_DEPTH);

/* Регистрация вызываемых функций */

glutDisplayFunc(MyDisplay);

glutIdleFunc(MyIdle);

/* Запуск механизма обработки событий */

glutMainLoop();

}

В случае если приложение должно строить статичное изображение, можно заменить GLUT_DOUBLE на GLUT_SINGLE, так как одного буфера в этом случае будет достаточно, и убрать вызов функции glutIdleFunc().

Положение вершины определяются заданием их координат в двух-, трех-, или четырехмерном пространстве (однородные координаты). Это реализуется с помощью нескольких версий команды glVertex:

void glVertex[2 3 4][s i f d](type coords)

void glVertex[2 3 4][s i f d]v(type *coords)

Каждая команда задает 4 координаты вершины: x, y, z и w. Команда glVertex2 получает значения x и y. Координата z в таком случае устанавливается по умолчанию равной 0, а координата w равной 1. Vertex3 получает координаты x, y, z и заносит в координату w значение 1. Vertex4 позволяет задать все 4 координаты.

Для ассоциации с вершинами цветов, нормалей, и текстурных координат используются текущие значения соответствующих данных. Эти значения могут быть изменены в любой момент путем использования соответствующих команд.

Для задания текущего цвета вершины используются команды

void glColor[3 4][b s i f](gltype components)

void glColor[3 4][b s i f]v(gltype components)

Первые три параметра задают R, G, B компоненты цвета, а последний параметр определяет alpha-компоненту, которая задает уровень прозрачности объекта. Если в названии команды указан тип 'f' (float), то значения всех параметров должны принадлежать отрезку [0,1], при этом по умолчанию значение alpha-компоненты устанавливается равным 1.0, что соответствует полной непрозрачности. Если указан тип 'ub' (unsigned byte), то значения должны лежать в отрезке [0,255].

Разным вершинам можно назначать различные цвета, и тогда будет проводиться линейная интерполяция цветов по поверхности примитива.

Для управления режимом интерполяции цветов используется команда

void glShadeModel(GLenum mode)

вызов которой с параметром GL_SMOOTH включает интерполяцию (установка по умолчанию), а с GL_FLAT — отключает.

Аналогичным образом можно определить нормаль в вершине, используя команды

void glNormal3[b s i f d](type coords)

void glNormal3[b s i f d]v(type coords)

Задаваемый вектор может не иметь единичной длины, но он будет нормироваться автоматически в режиме нормализации, который включается вызовом команды glEnable(GL_NORMALIZE). Команды

void glEnable(glenum mode)

void glDisable(glenum mode)

производят включение и отключение того или иного режима работы конвейера OpenGL. Эти команды применяются достаточно часто, и их влияние будет рассматриваться в конкретных случаях.

ПРИМЕЧАНИЕ

Включение режима GL_NORMALIZE негативно влияет на скорость работы механизма визуализации OpenGL. В силу этого более предпочтительным является задание заранее приведенных к единичной длине нормалей. Нормализация нормалей необходима для правильного расчета освещения. Режим автоматической нормализации должен быть включен, если приложением используется преобразования растяжения/сжатия, поскольку в этом случае длина нормалей изменяется при умножении на видовую матрицу.

Мы рассмотрели задание атрибутов одной вершины. Однако чтобы задать какую-нибудь фигуру, одних координат вершин недостаточно, и эти вершины надо объединить в одно целое, определив необходимые свойства. Для этого в OpenGL используется понятие примитивов, к которым относятся точки, линии, связанные или замкнутые линии, треугольники и так далее. Задание примитива происходит внутри командных скобок:

void glBegin(GLenum mode);

void glEnd(void);

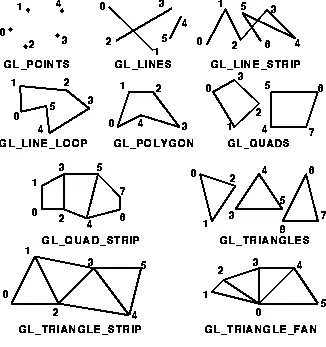

Параметр mode определяет тип примитива, который задается внутри и может принимать следующие значения:

Рис. 1
