Многие микропроцессорные устройства требуют вывода информации в символах десятичной или шестнадцатеричной системы счисления. Наиболее подходящим индикатором для этого является светодиодный семисегментный индикатор. Внешний вид семисегментного индикатора показан на рис. 5.7,в. Каждый сегмент индикатора — это светодиод, вмонтированный в пластмассовый корпус с поверхностью рассеивания света в виде того или иного сегмента. Сегменты именуются стандартным способом, латинскими буквами от a до g. Комбинация светящихся сегментов образует цифру, или букву. Например, чтобы высветить цифру 1, необходимо зажечь сегменты b и c, цифру 2 — сегменты a, b, d, e, g, букву F — сегменты a, e, f, g. Подключение семисегментного индикатора к выходам порта МК показано на рис. 5.7,в. В схеме для усиления по току использованы не отдельные логические элементы, а специальная буферная ИС 74ALS244. Ток в цепи светодиодов каждого сегмента ограничивают резисторы сопротивлением 100 Ом. В этом примере использован семисегментный индикатор с общим анодом. В соответствии с названием, аноды всех сегментов индикатора объединены внутри корпуса и выведены на одну ножку. Выпускаются также индикаторы с общим катодом.

В этом параграфе мы рассмотрим схему отображения для восьми линий порта с тремя состояниями. Сначала напомним читателю, как работают выходные логические буферы с тремя состояниями.

Выходной логический буфер с тремя состояниями может формировать на выходе напряжение высокого уровня, которое соответствует логической 1, напряжение низкого уровня, которое соответствует логическому 0, и может находиться в так называемом третьем состоянии или иначе «Z» состоянии, которое характеризуется очень высоким выходным сопротивлением (рис. 5.8.). Это сопротивление столь велико, что можно считать, что внутренние цепи логического элемента отсоединены от соответствующего вывода корпуса этого элемента. Это свойство буферов с тремя состояниями позволяет подсоединять к одному электрическому проводнику печатной платы сразу несколько выводов ИС.

Рис. 5.8.Логические элементы с тремя состояниями на выходе

Такое решение используется при подключении к магистралям микропроцессорной системы различных ИС внешней памяти. В каждый момент времени МК ведет обмен только с одной ИС памяти. Он активизирует работу этой ИС установкой в 0 сигнала выбора кристалла . Все остальные ИС памяти в этот момент времени находятся в неактивном состоянии, буферы их линий данных пребывают в «Z» состоянии с высоким выходным сопротивлением. Таким образом, эти ИС в данный момент времени как бы отсоединены от линий магистрали данных и не мешают обмену данными МК с единственной активизированной ИС памяти. В другой момент времени положение дел изменится. В активное состояние будет переведена другая схема памяти, в то время как выходные буферы первой ИС будут переведены в «Z» состояние, и эта ИС как бы выключится из работы. Но при этом не следует забывать, что все неактивизированные ИС памяти находятся под питанием и надежно хранят ранее записанную в них информацию.

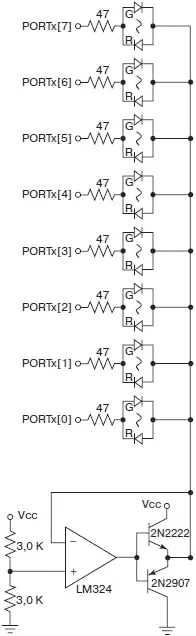

Рис. 5.9.Функциональная схема 8 индикаторов для выходов с тремя состояниями

Вернемся к рассмотрению схемы индикации. Она представлена на рис. 5.9. Индикатор каждого разряда состоит из двух светодиодов: зеленого и красного. Если на выходе порта PORTx[i] формируется высокий логический уровень сигнала, то благодаря усилителю с большим коэффициентом усиления, который выполнен на операционном усилителе LM324, открывается транзистор 2N2907. Для зеленого светодиода создается прямое смещение напряжения и путь для протекания тока. В результате, зеленый светодиод светится и информирует пользователя о наличии высокого логического уровня на соответствующем выходе. Если на выходе порта PORTx[i] формируется низкий логический уровень сигнала, то открывается транзистор 2N2222, и светится красный светодиод. Если же выход порта PORTx[i] установлен в третье состояние, то пути для протекания токов светодиодов нет, они оба погашены.

Для написания программного кода предположим, что входы порта PORTA подключены к блоку DIP переключателей, а выходы порта PORTB — к 8-разрядному светодиодному индикатору по схеме рис. 5.9. Необходимо считать байт данных с порта PORTA и вывести этот байт данных на порт PORTB.

.

.

unsigned char INМASK = 0х00;

unsigned char OUTМASK = 0xff;

unsigned char PORTA_value;

DDRA = INМASK; /*порт PORTA на ввод*/

DDRB = OUTМASK; /*порт PORTB на вывод*/

PORTA_value = PORTA; /*cчитать портPORTA*/

PORTB = PORTA_value; /*записать в порт PORTB*/

.

.

Ранее, в параграфе 5.2, Вы познакомились с различными типами механических переключателей. Переключатели обладают двумя устойчивыми состояниями, в которых замыкаются или размыкаются электрические контакты. Включенный по схеме рис. 5.4,а переключатель обеспечивает высокий логический уровень сигнала на входе МК, если пара его контактов разомкнута. В нажатом состоянии контакты замыкаются, и на входе МК формируется напряжение низкого логического уровня.

Идеальный переключатель изменяет состояние контактов с разомкнутого на замкнутое и наоборот моментально, так, что на входе МК переключение между двумя уровнями логических сигналов происходит за время, которое стремится к нулю.

Однако реальные переключатели ведут себя иначе. Так при нажатии клавиши рис. 5.4,а контакты многократно замыкаются и размыкаются, пока не окажутся в установившемся замкнутом состоянии. Это явление называется механическим дребезгом переключателя. Микроконтроллеры работают на частотах в несколько МГц, что остаточно для того, чтобы зафиксировать многократное изменение состояния переключателя во время дребезга. Однако реакция программы управления на каждое переключение во время дребезга было бы ошибкой. Поэтому следует применять специальные методы подавления эффекта механического дребезга. Различают аппаратные и программные способы подавления дребезга контактов. Мы рассмотрим несколько вариантов для каждого из этих способов.
